天津市人民医院扩建三期住院楼工程以"平疫协同、疗愈共生、科技赋能"为核心理念，面对存量院区嵌入、疫情功能突变、成本严控三重约束，通过存量院区嵌入织补、弹性空间储备、双廊格局优化、模块化立面设计、疗愈环境营造及智能技术集成，实现了应急储备空间、人文疗愈环境与数字化运维的深度融合，为城市老旧医院存量院区更新提供可借鉴的设计范式。

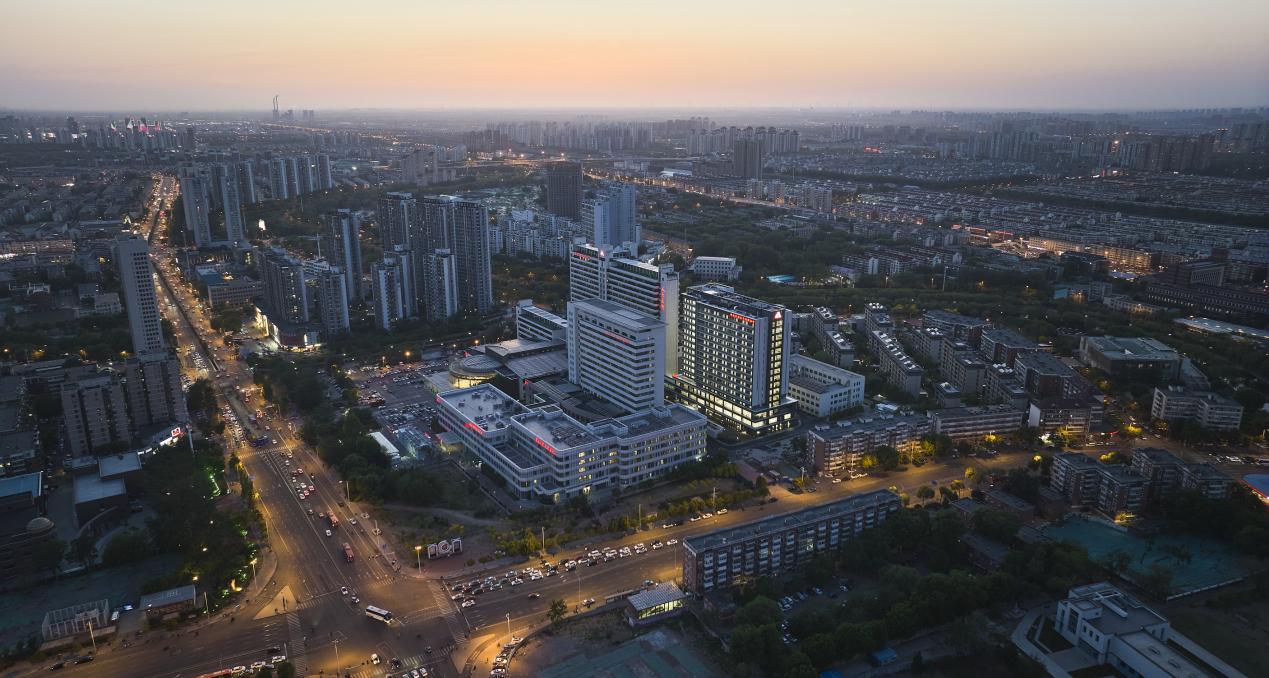

院区东南侧夜景鸟瞰

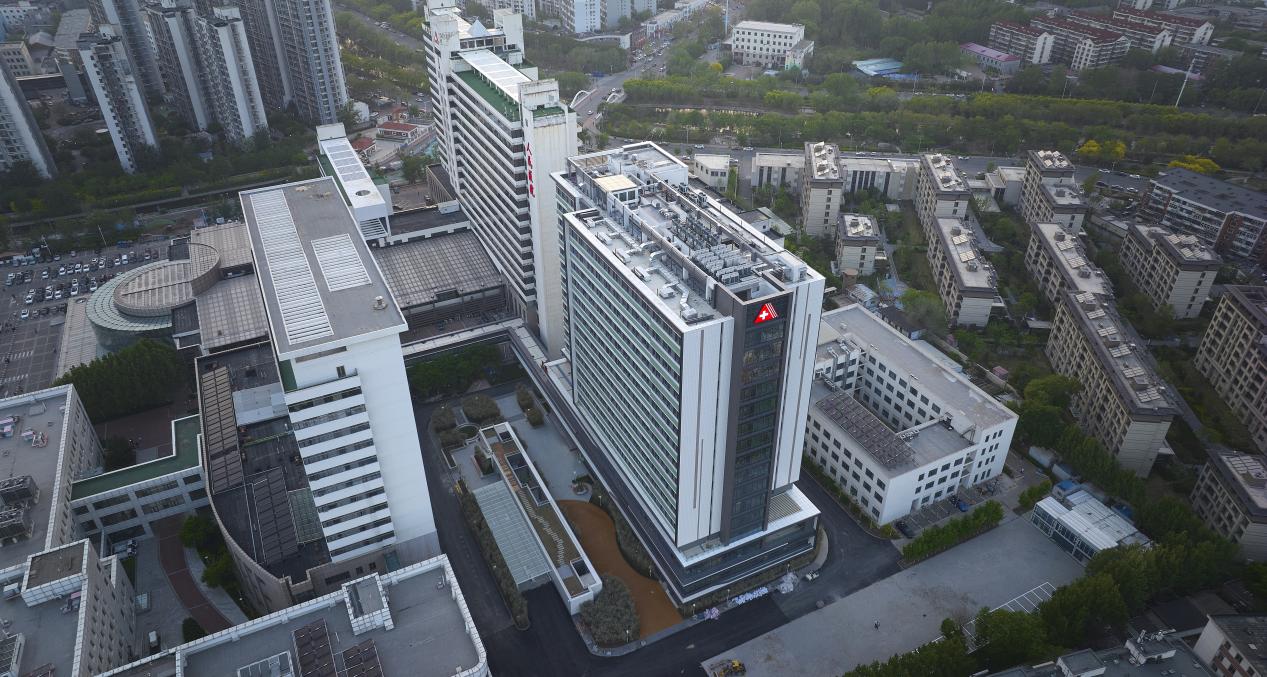

项目东南侧鸟瞰实景效果
项目信息
项目名称：天津市人民医院扩建三期住院楼工程
建设地点：天津市红桥区芥园道与红旗路交口，人民医院场地东北侧
用地面积：16538.74㎡
建筑面积：54256㎡，其中地上34862㎡，地下19394㎡
建筑层数：地下3层，地上16层
床位数：600张
设计总包单位：天津市城市规划设计研究总院有限公司
主持建筑师：王连顺、崔磊
建筑专业：殷利、田明
结构专业：李旭良、李丽媛、王洋
设备专业：毛晓亮、刘磊、刘德忠
BIM专业：莫旭昭、谢广锋、刘月
后勤运维平台：潘林、徐礴骁、张江铭
合作方（方案设计）：天津华汇工程建筑设计有限公司
设计团队：滕云龙、孔珺宏、赵曼
合作方（勘察设计）：天津市地质工程勘测设计院有限公司
合作方（后勤运维平台）：天津市人民医院
施工单位：中建三局集团有限公司
设计时间：2020.02
建成时间：2024.05
摄影：魏刚、郭鹏
天津市人民医院是集医疗、科研、教学以及康复为一体的现代化大型三级甲等综合医院，是天津市五大医学中心之一。院区分三期建设，总建筑面积约23.95万平方米，2400床。一期门诊住院综合楼于2004年建成，二期肿瘤楼于2010年建成，三期培训楼、急救综合楼分别于2013年、2016年建成。本项目是院区扩建三期最后一栋建筑，选址在院区东北侧，坐落于培训楼与二期肿瘤楼之间，南北进深不足百米，东西两侧被既有建筑围合，建设空间极度受限。
作为国家 “十四五” 规划重大工程及国家紧急医学救援基地，项目肩负日常医疗服务与突发公共卫生事件应急救治储备双重职能。地下主要设置人防、车库、物业用房及设备用房，首层设置出入院办理以及MR、CT、DR、B超等医技科室，2到3层为ICU病房，配备62张床位，满足重症患者的救治需求，4到16层为标准病房。

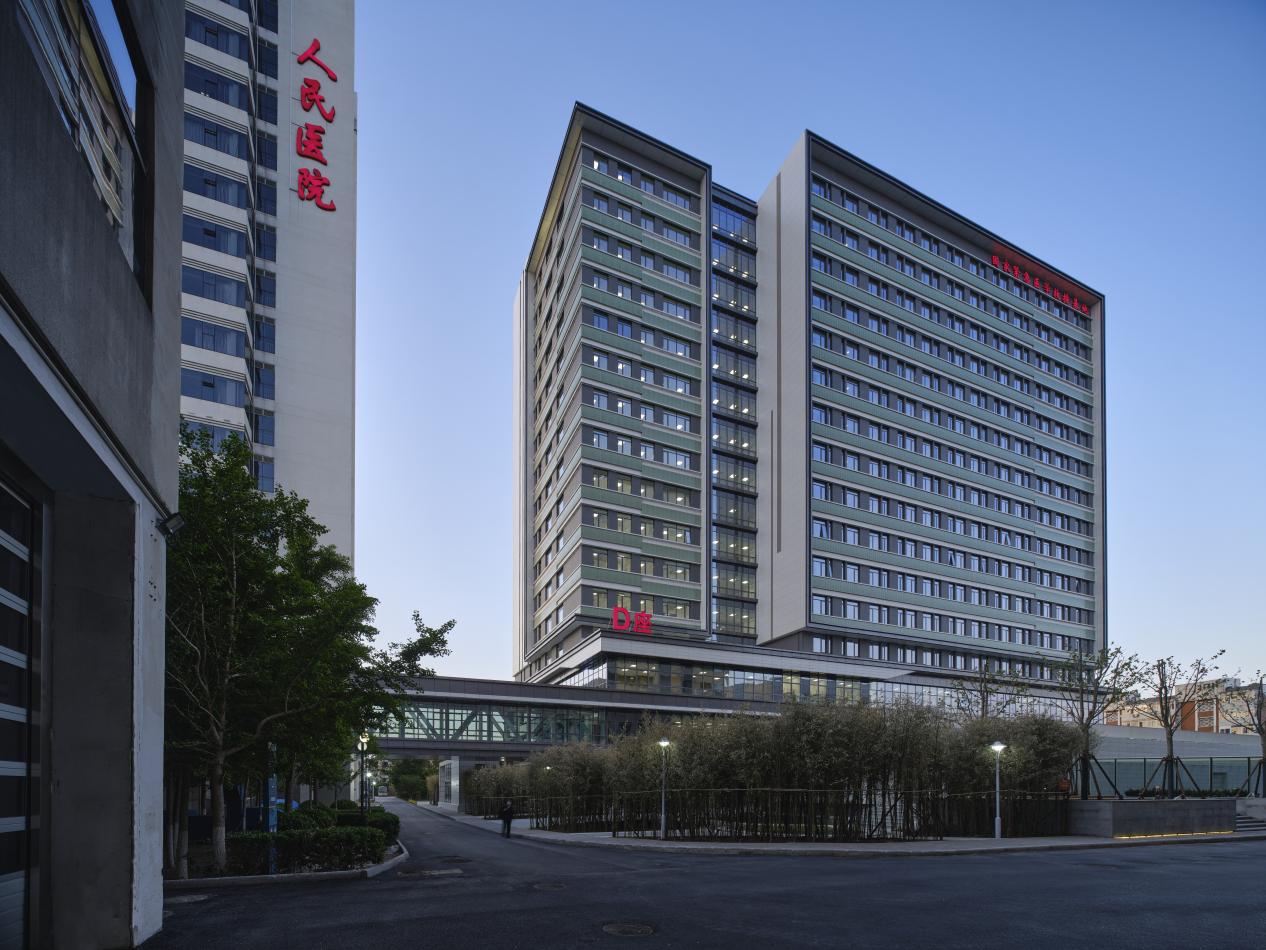

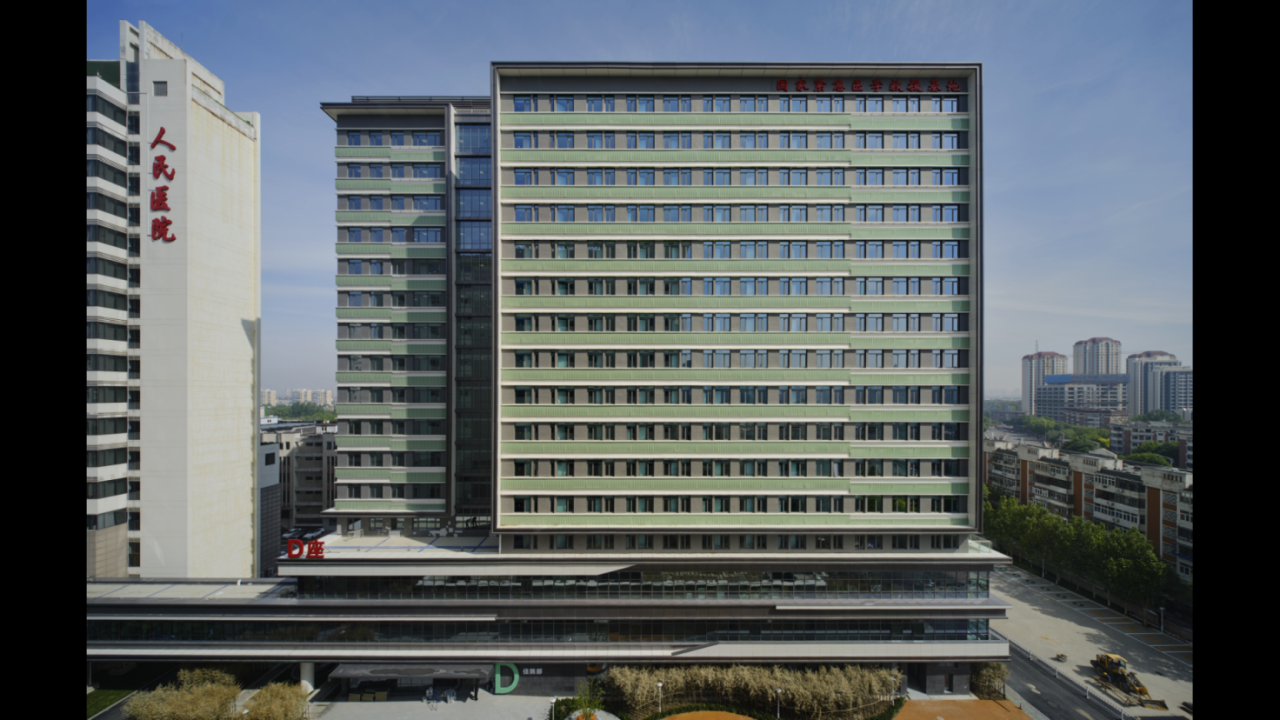

项目南侧实景效果
01嵌入与织补：存量院区的空间重构
面对不规则用地与既有建筑的双重制约，设计采取“整合”与“提升”并行的嵌入式更新策略，将新楼作为既有院区功能的延伸与补充，实现新旧建筑空间共生、功能互补。
住院楼的入口广场、落客区、步行系统、地下空间均与院区整体规划进行了统筹设计，以实现建筑与城市肌理的无缝衔接，同时系统优化管线综合、交通组织、景观体系、标识导视及泛光照明等核心内容，推动院区整体环境品质提升。

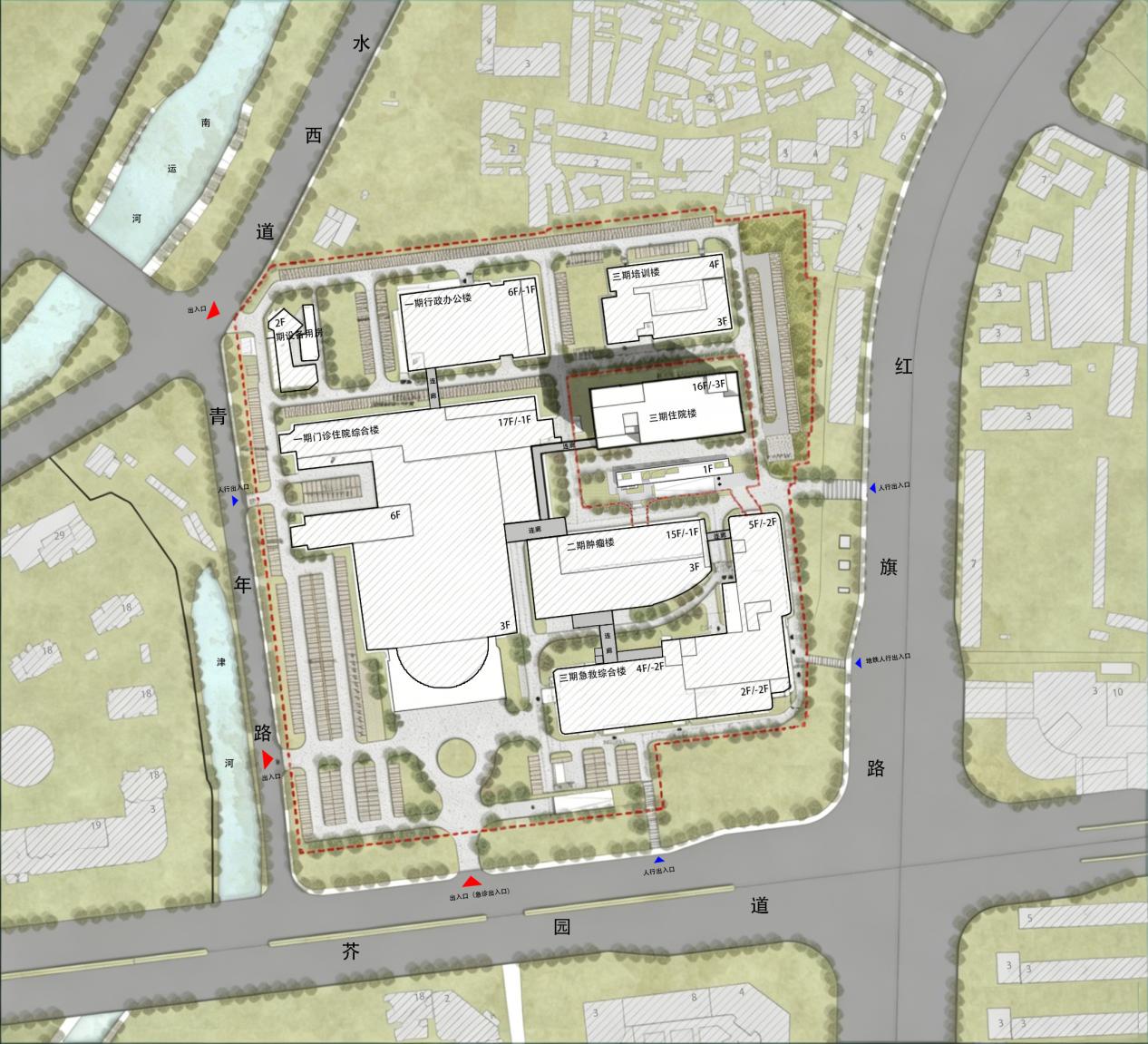

院区总平面图

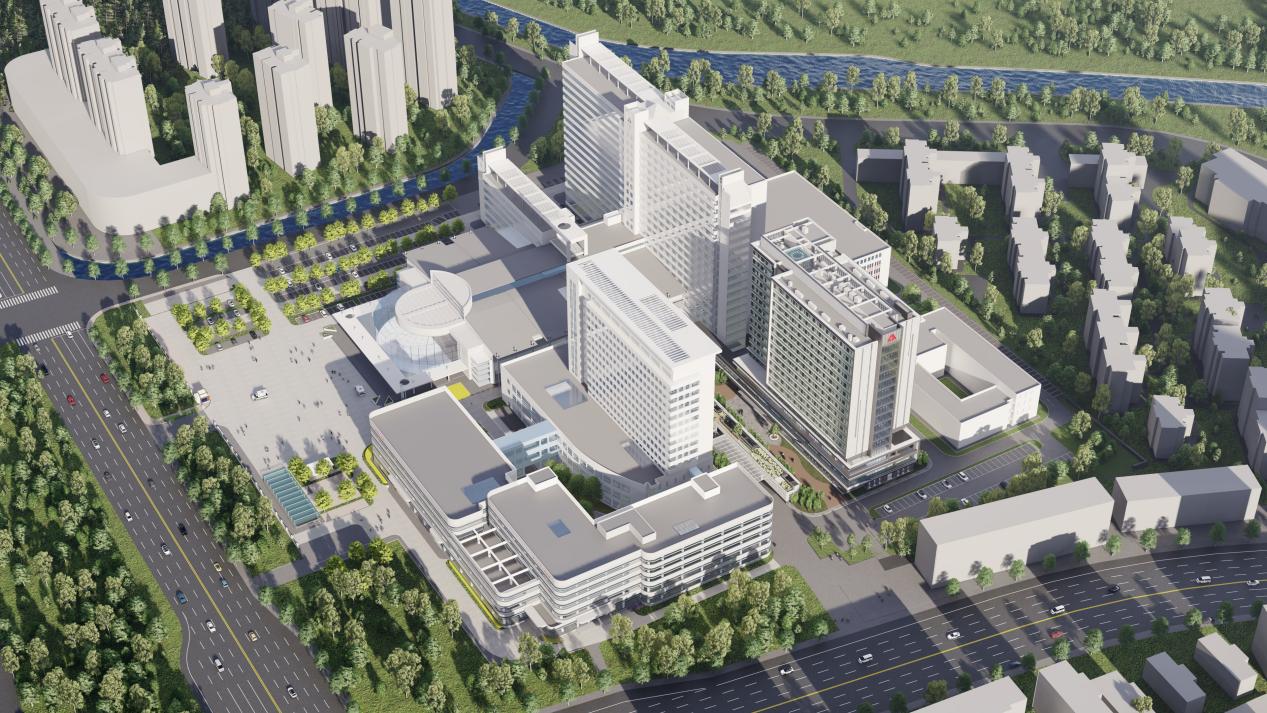

院区东南角鸟瞰效果图
建筑体量在既有院区的缝隙中精准落位
新建住院楼通过二层连廊与地下通道接驳既有医疗建筑，将门诊楼、肿瘤楼、急救综合楼等松散布局的功能体串联为高效联动的整体，构建起覆盖全院的“双首层”复合式交通体系。同时创新运用数字化仿真优化管线切改设计，保障院区设施平稳运行。

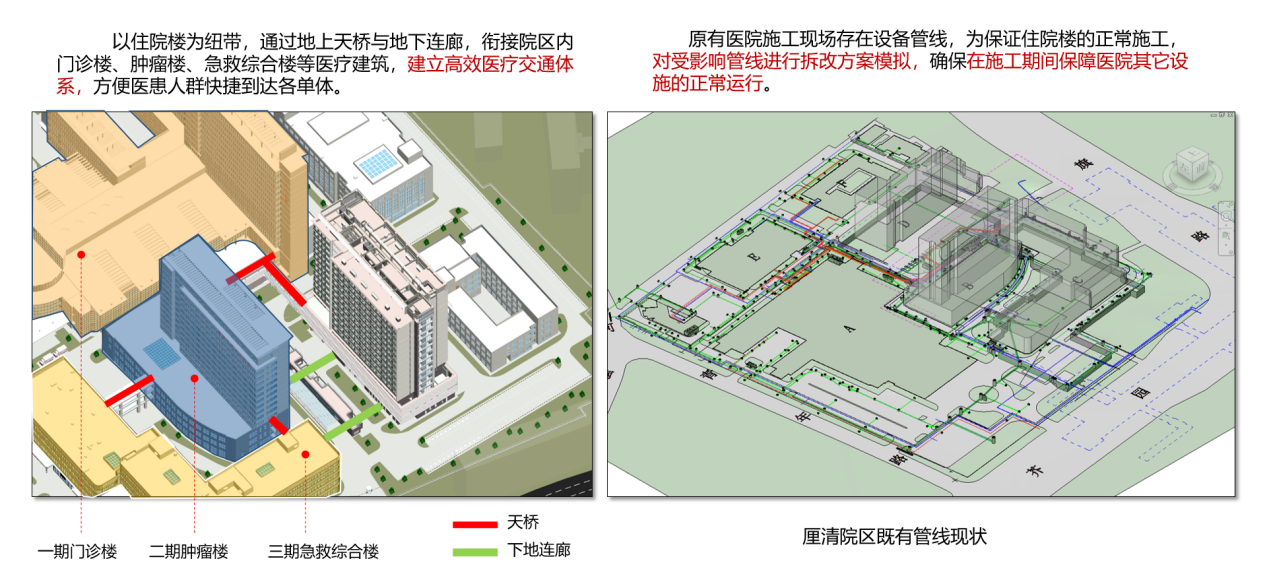

“双首层”复合式交通体系与厘清全院区现状管线

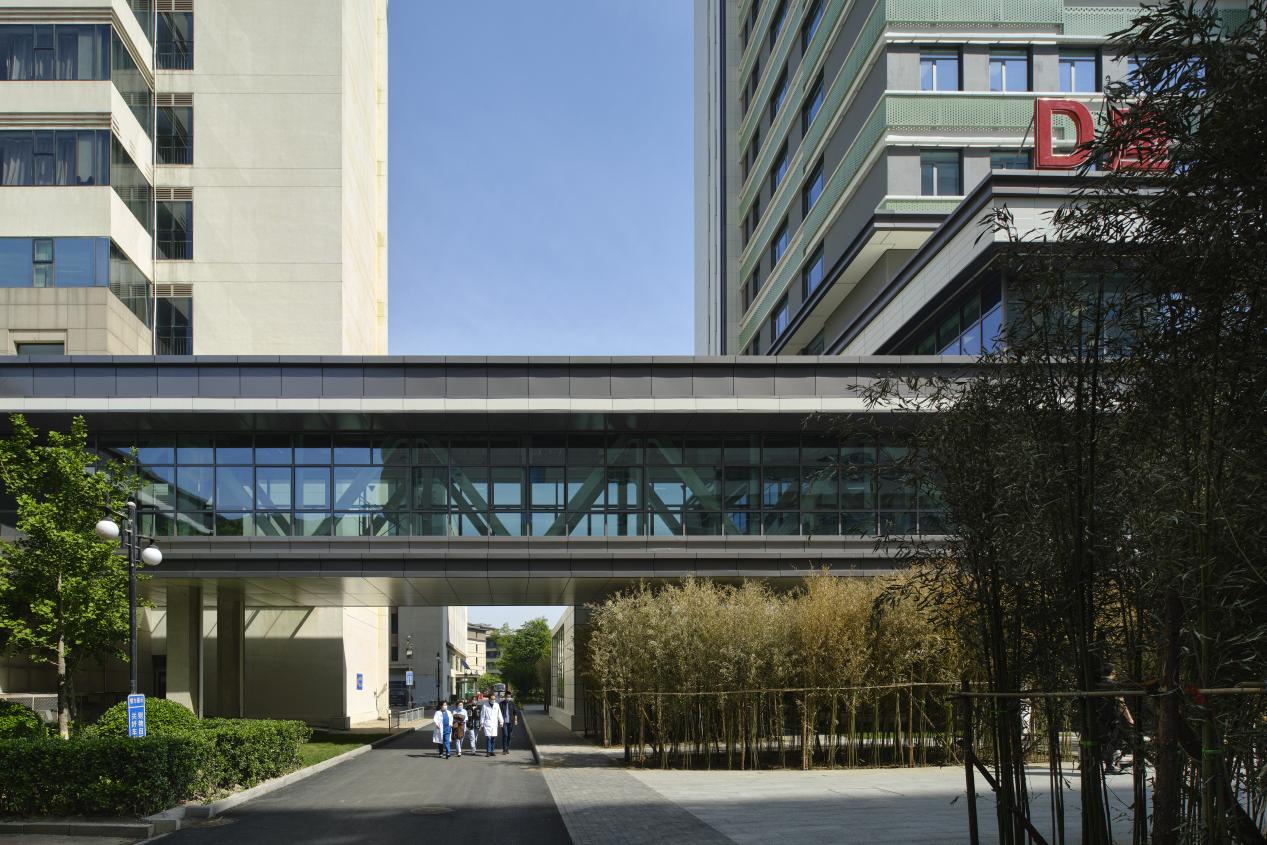

通往一期门诊住院楼、二期肿瘤楼的空中连廊
02平疫协同：弹性的空间储备
最具技术挑战的是"平疫转换"体系的构建。新冠疫情及国家紧急医学救援基地的定位，对设计弹性提出了双重考验。
立足"平时专用、疫时应急"的核心思路，在平时流线基础上，提前界定污染区、半污染区与洁净区。地上各层均设计了平时与疫时两套流线，负一层至负三层实现了平战转换，设置了齐全的人防掩蔽设施、人防中心医院和紧急救援物资转运中心。垂直交通系统、物资运输通道、人员更衣流线都经过精密计算与多场景模拟，疫情来临时只需调整流线组织即可快速形成"三区两通道"，无需任何土建改造，实现"平时高效运转、疫时快速响应"的弹性目标。

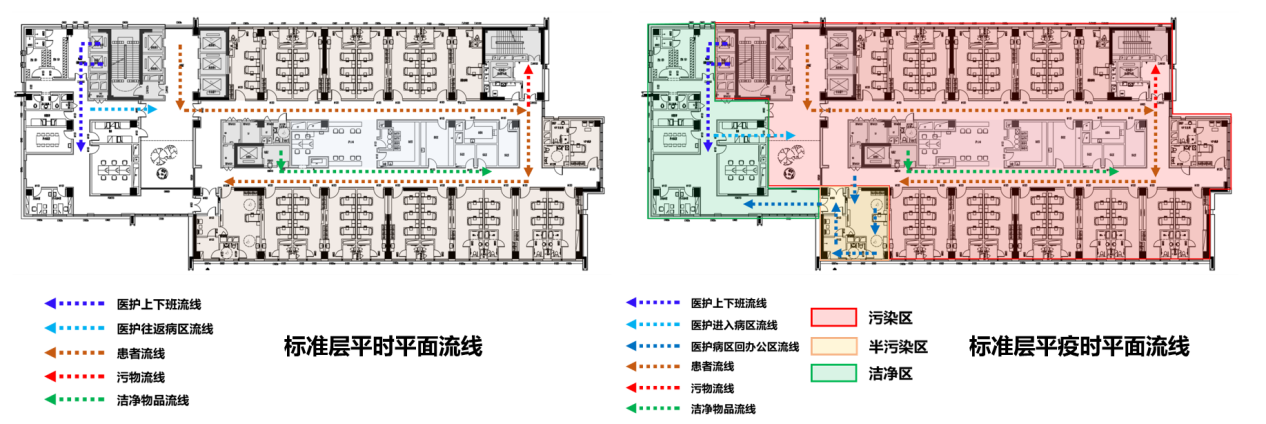

平疫流线转换示意图
03双廊布局：效率与人文的平衡
病区标准层采用"双廊布局、医患分置"的设置。西侧为医护办公区，南北通透，设置供医护人员独立使用的竖向交通核。东侧为护理单元，护士站居中布置，服务半径控制在30米以内，患者与医护流线在水平及垂直方向均实现分离。病房卫生间靠外墙布置，既保障自然通风采光、避免异味，又保留医护观察视野，有效缩短医护服务距离。

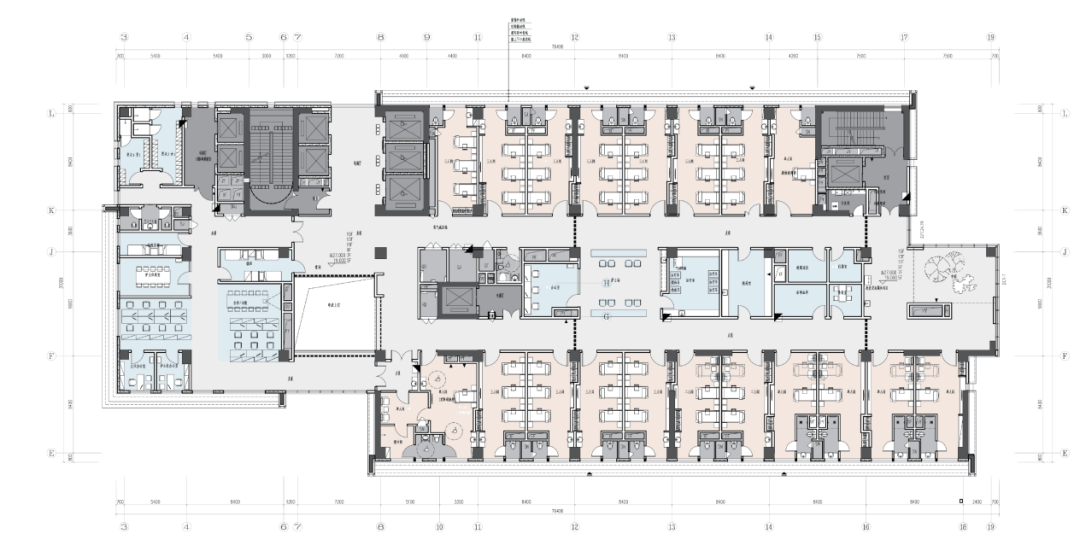

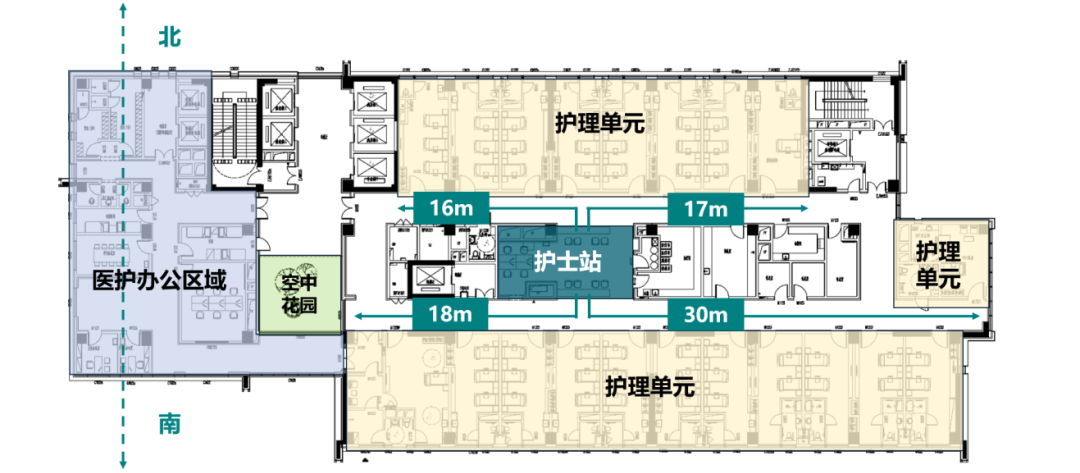

标准层平面图
西侧医护区与东侧护理单元清晰分离，护士站居中布置
护理单元每两层预留共享空间作为半开放的"空中花园"，引入绿植、座椅与自然通风，让医护人员在紧张的工作间隙获得片刻的喘息。这一设计基于一个基本认知：医疗建筑的使用者不仅是患者，还包括那些日夜守护患者的医护工作者。
打造花园式、人性化的医疗环境
04立面生成：模块化的功能外化
本次设计摆脱传统医疗建筑立面设计冰冷严肃的设计风格，将代表生机的绿色引入立面，使建筑更具亲和力。立面设计以功能逻辑为核心，严格遵循“模块化”原则，将医疗功能拆解为空间单元并通过立面语汇外化。
建筑整体拆解为裙房、南北护理单元、办公、附属功能及屋顶设备用房六大体块。裙房简化造型，以框形构图统一整体风貌，南北护理单元统一运用横向线条与框形肌理，保证同功能立面语言一致，办公区以转角框界定范围，附属功能区融入竖向线条丰富立面层次，屋顶用房以横向金属格栅整合体量，规整第五立面，让立面形态精准匹配功能布局。

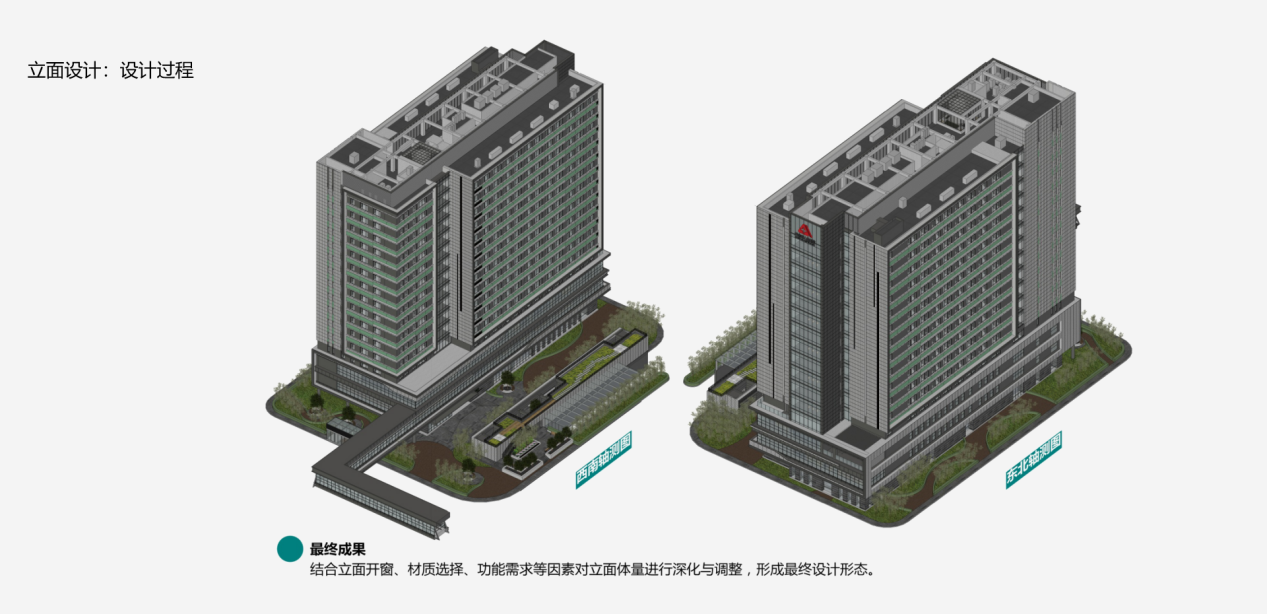

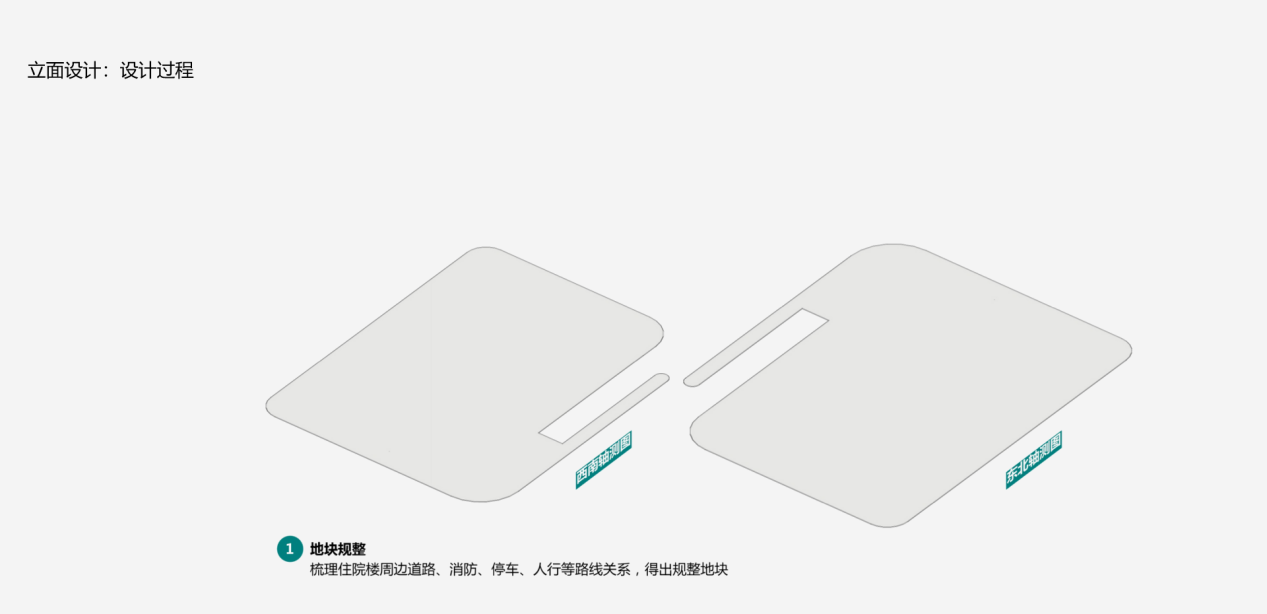

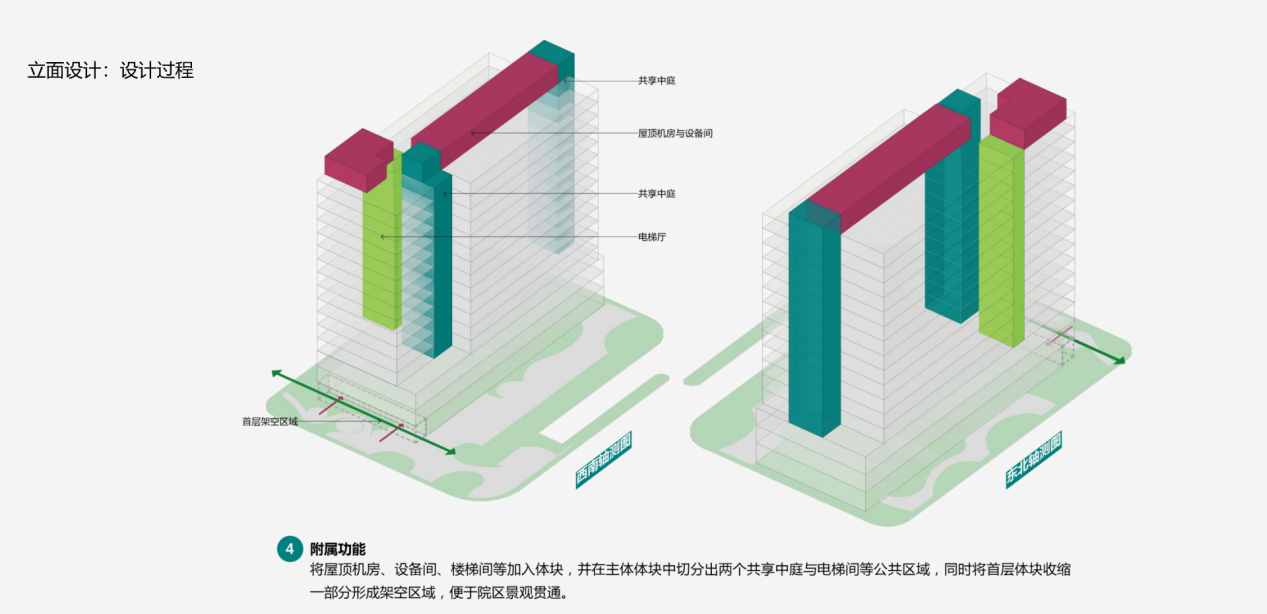

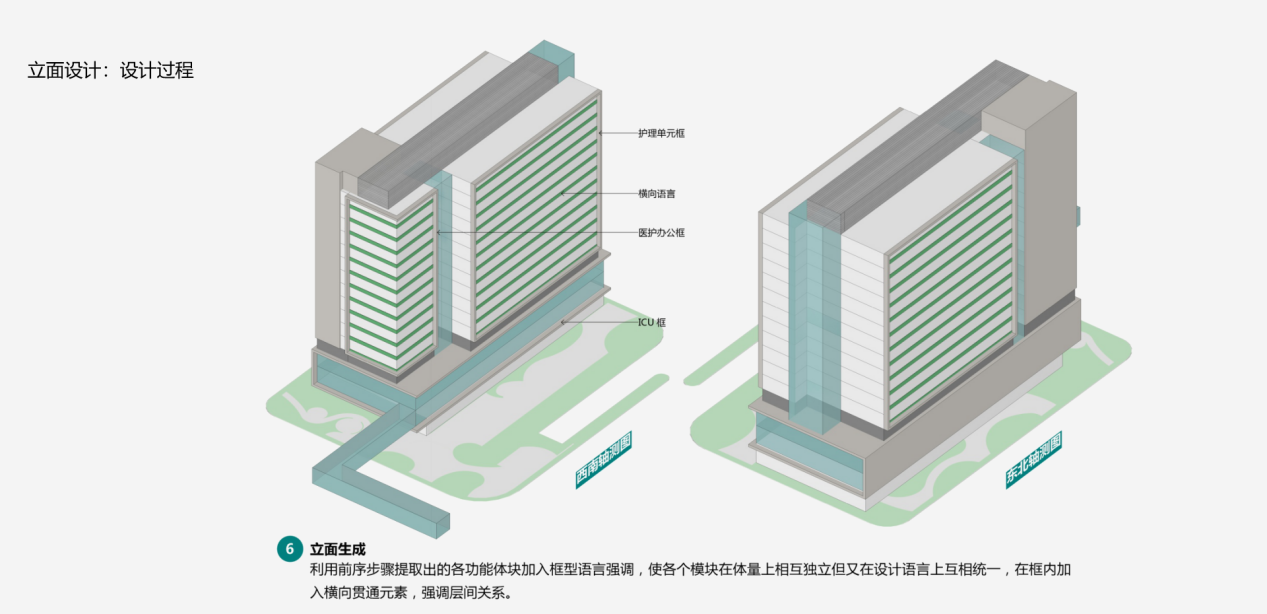

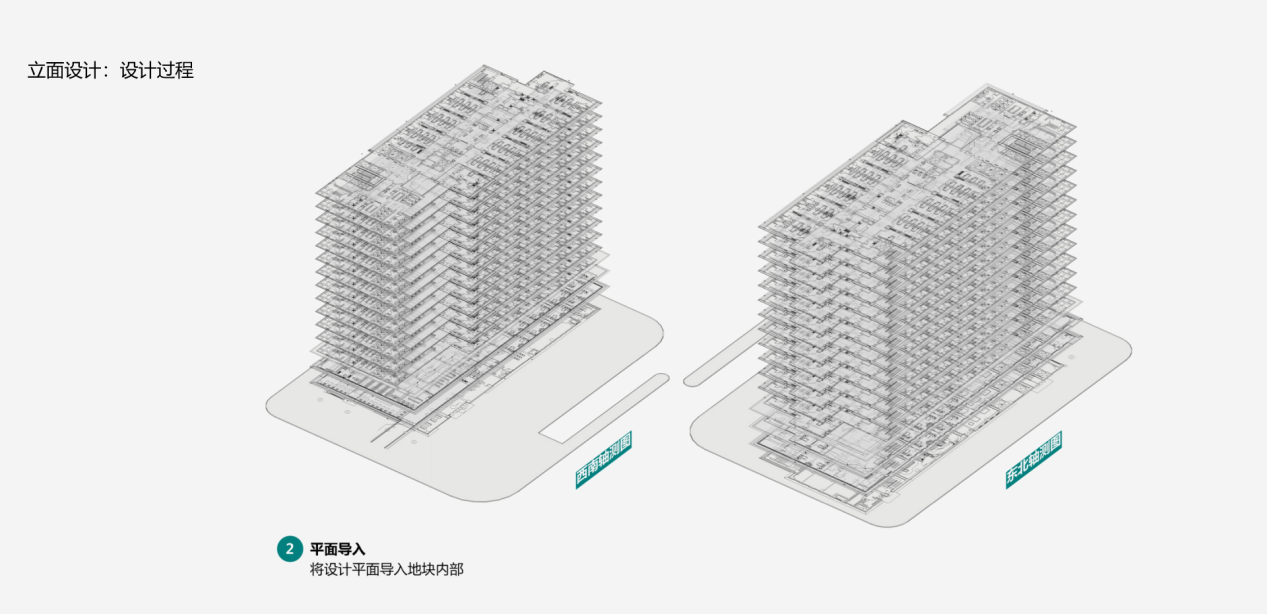

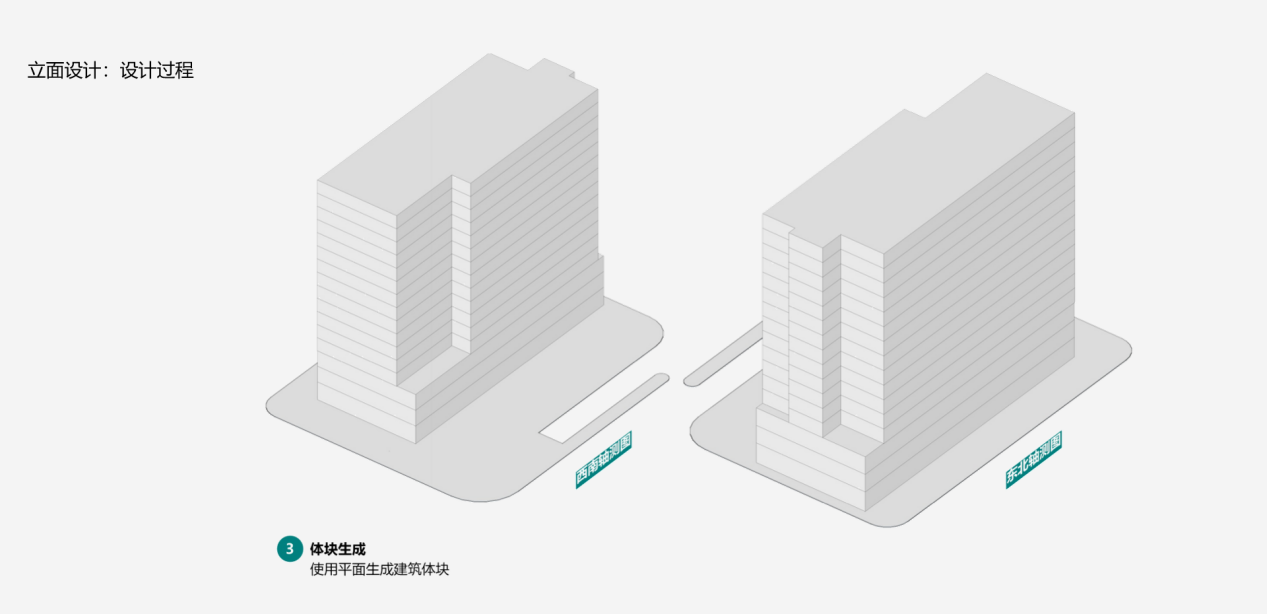

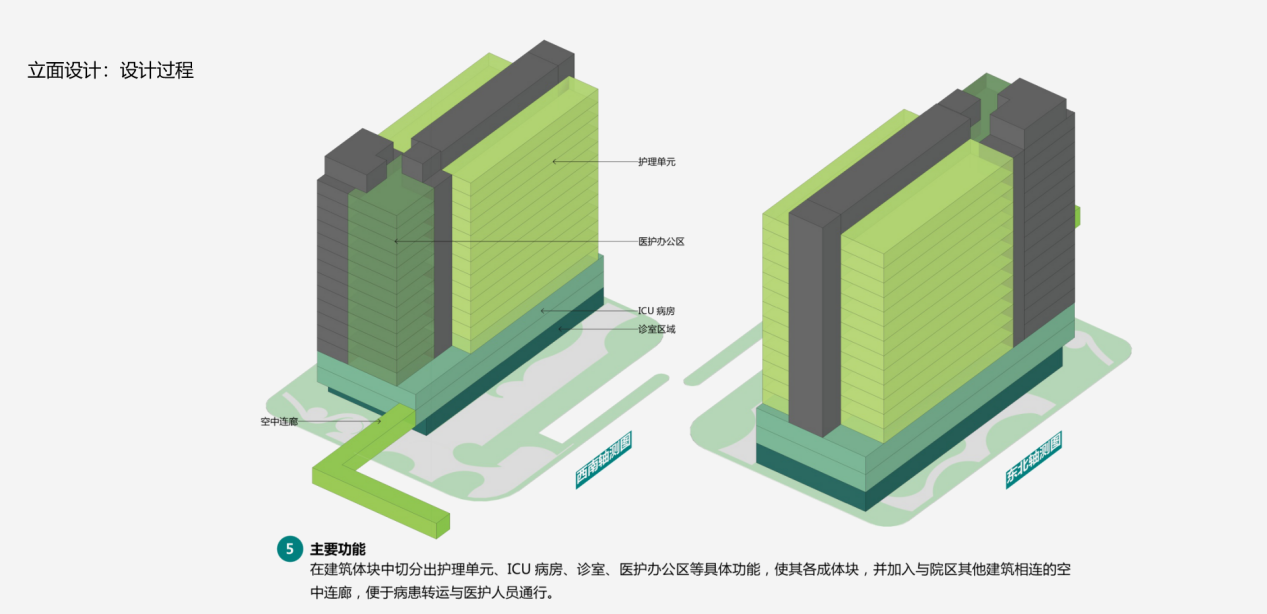

立面设计过程推演
从功能模块到立面语汇的系统性生成逻辑

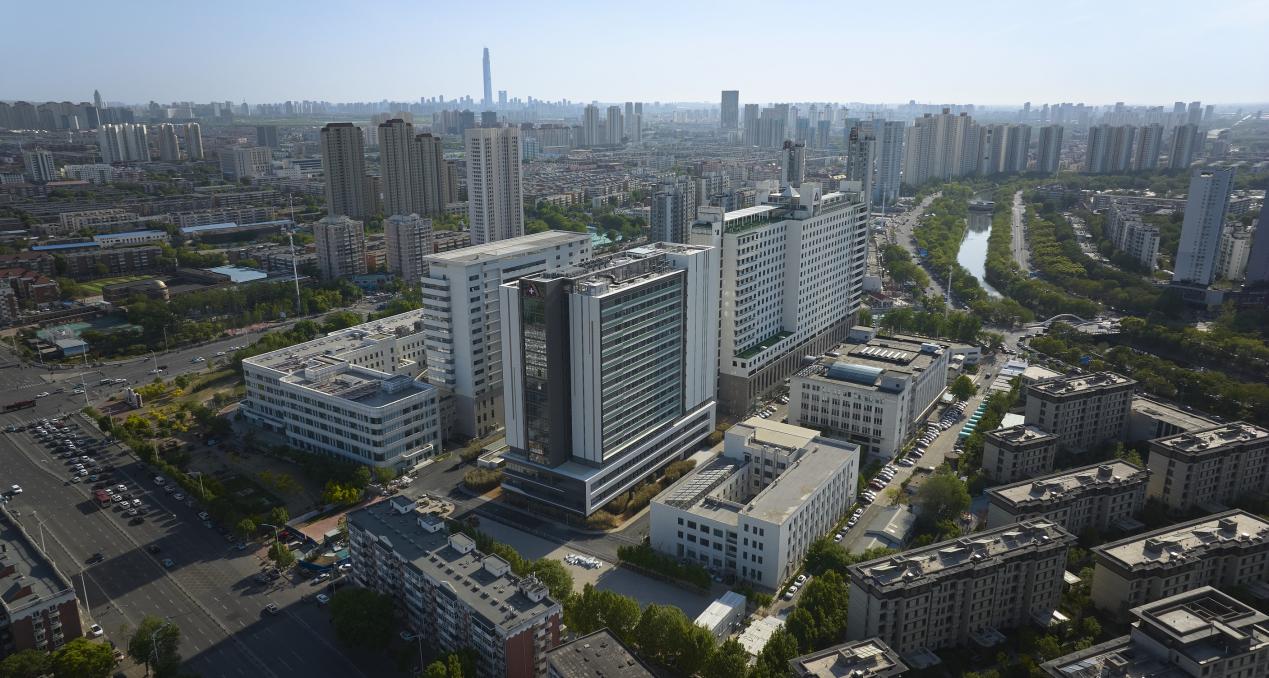

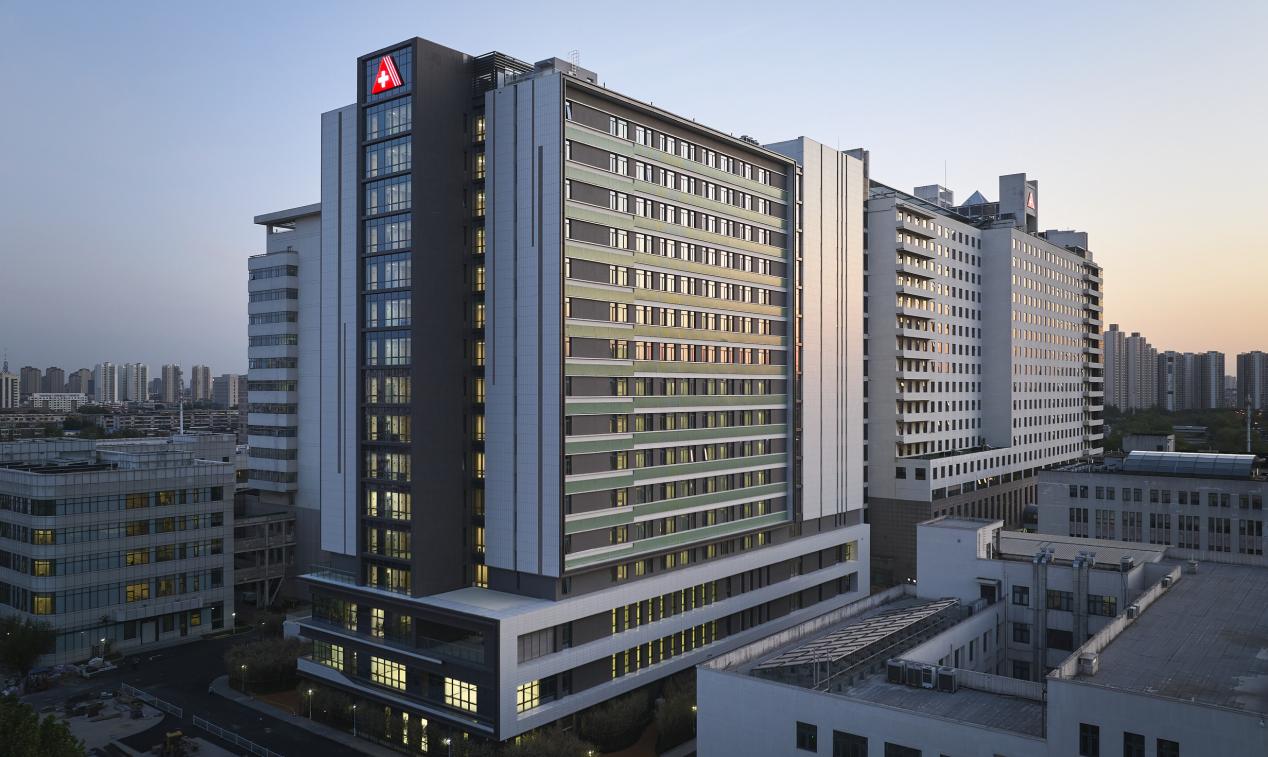

项目东北侧鸟瞰实景效果
项目东北侧立面实景效果
项目北侧立面实景效果

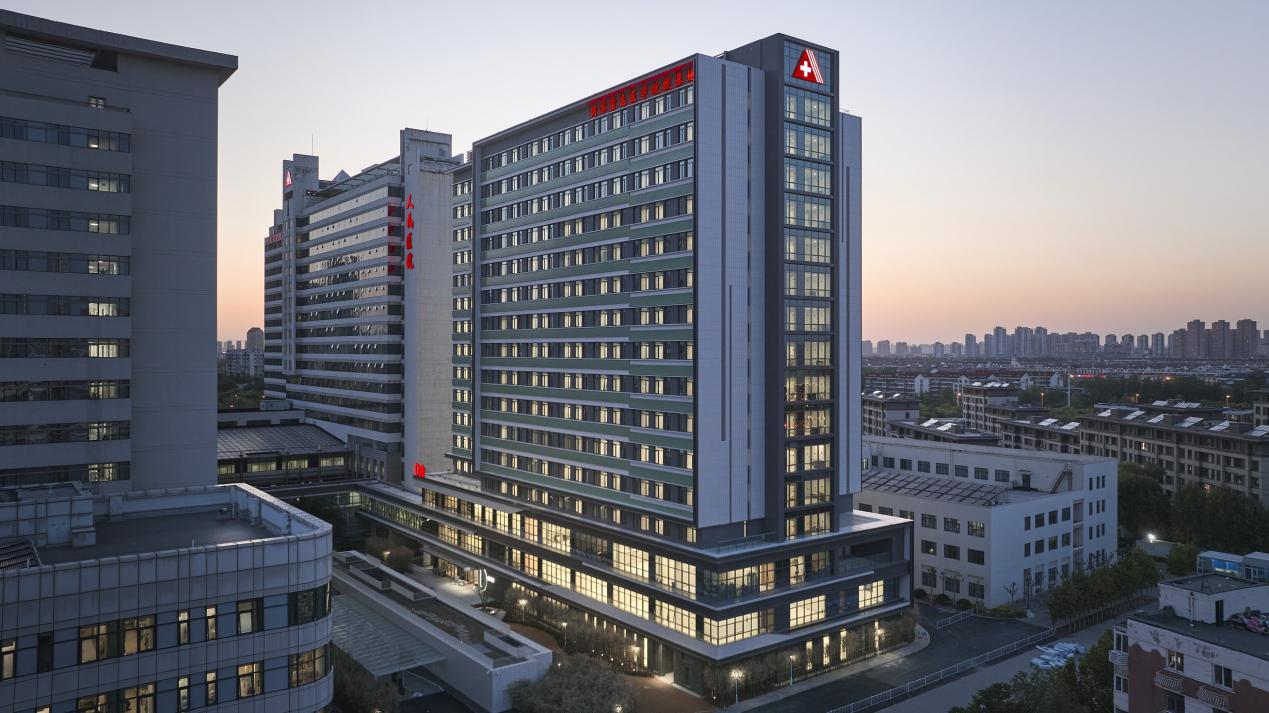

项目东南侧夜景实景鸟瞰

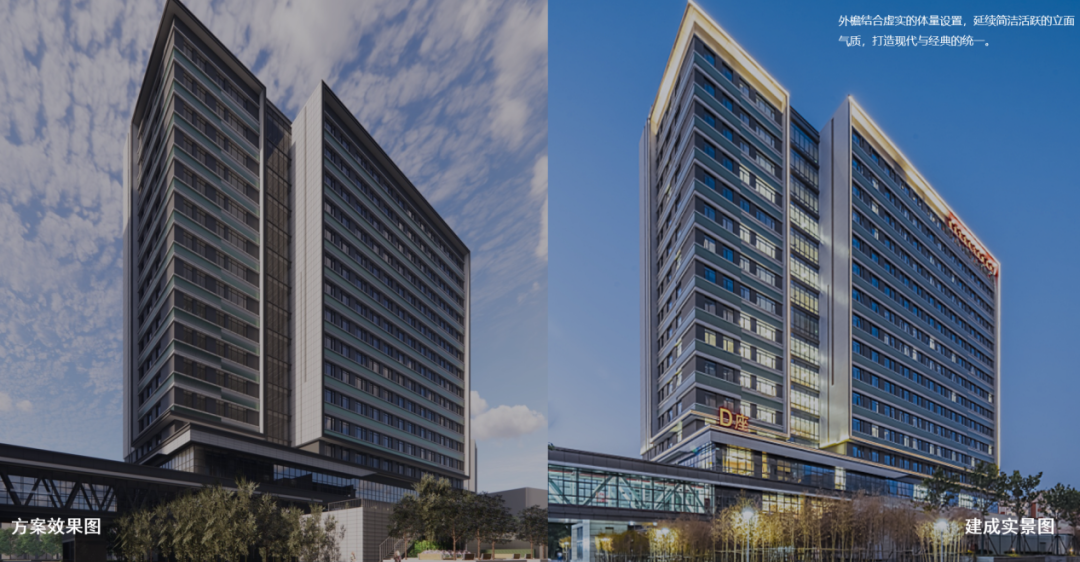

项目东西南侧效果对比
保证建筑设计完成度与建造成熟度
05疗愈共生：建筑即疗愈
南丁格尔在《护理札记》中早已阐述过环境对于治愈过程的重要性："医学治疗仅是清除了人们康复的阻碍，是自然愈合了伤口。"在设计中，我们希望建筑本身成为一种治疗手段，用良好的空间环境去缓解患者焦虑、加速康复进程、提升医护人员的满意度。
项目规划了多级绿化空间，为患者提供更多接触自然的机会。前院景观区作为主要形象广场，以硬质铺装为主、辅以曲线绿化，后院景观区与西侧景观步道以曲折路径贯穿绿地，南侧景观平台提供休憩小坐功能，屋顶绿化区为病房提供视野中的绿色。

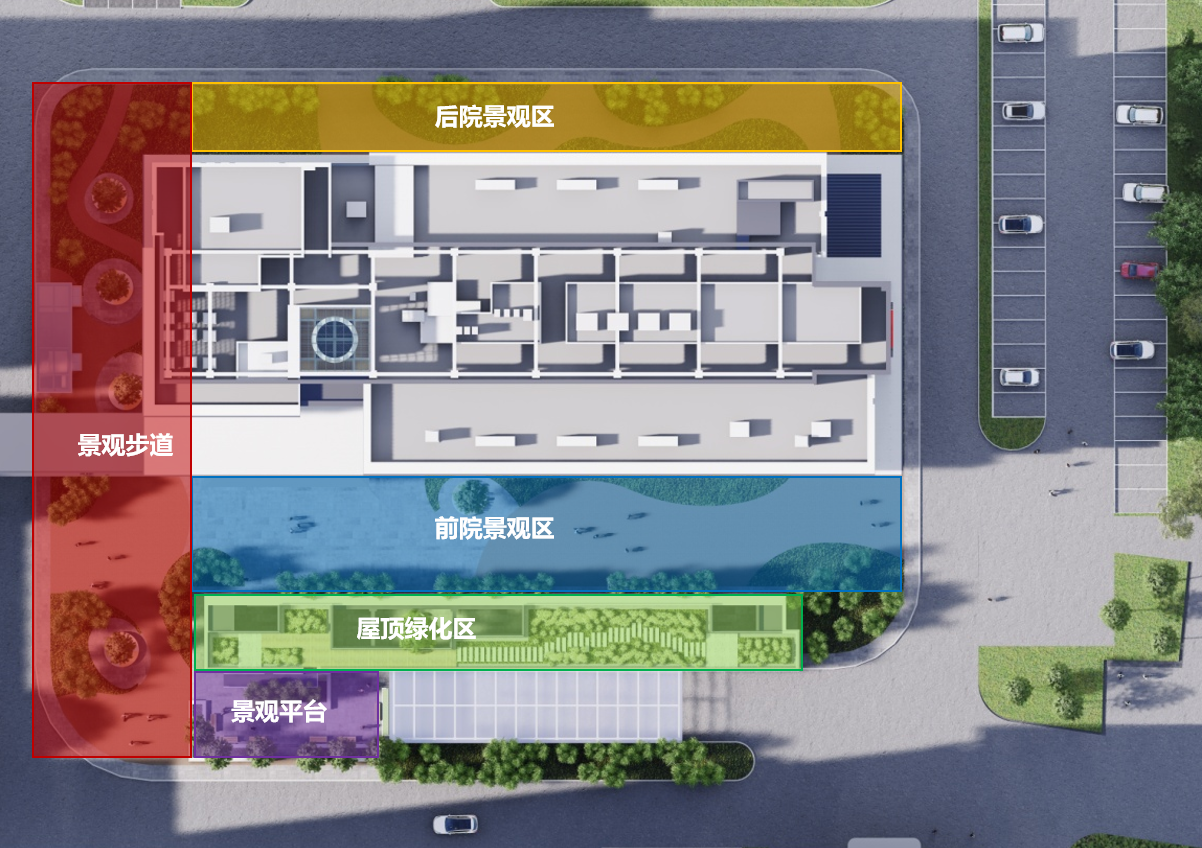

构建多级景观体系

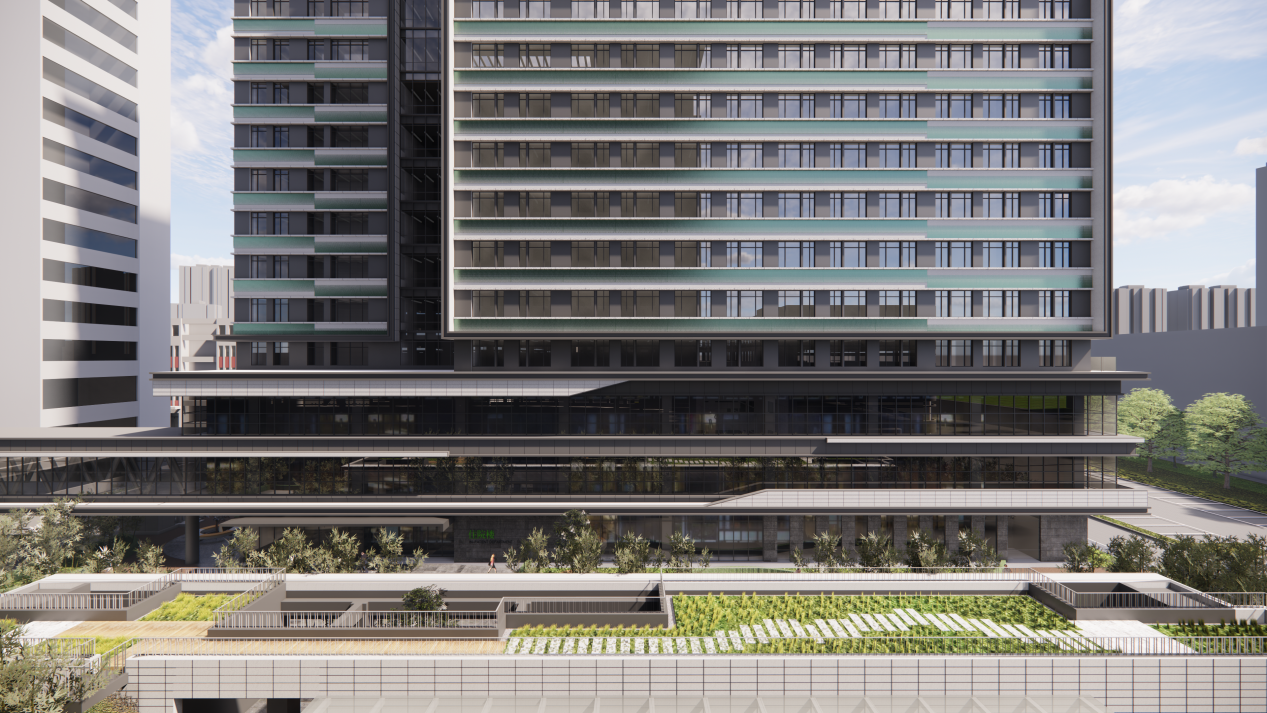

屋顶绿化区看向住院楼效果

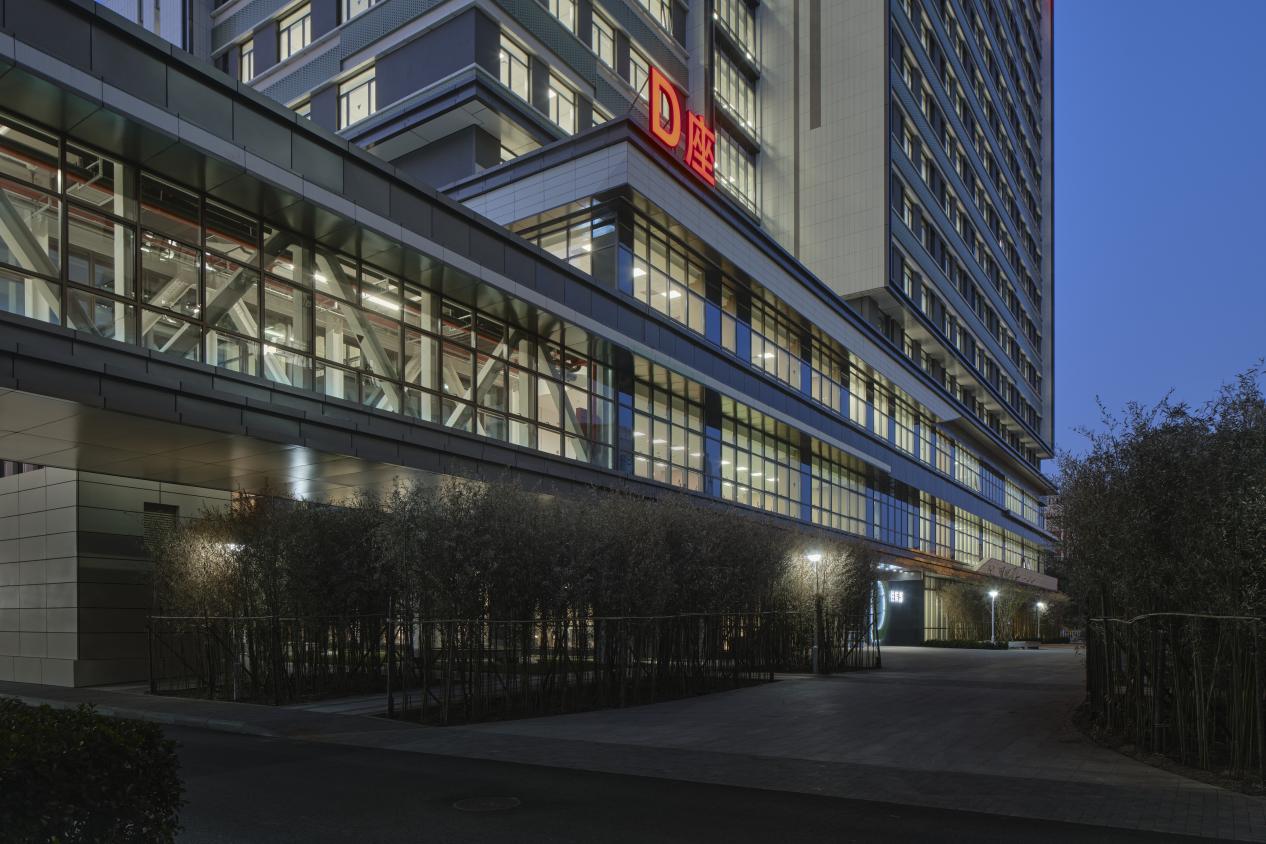

前院景观区夜景实景效果
前院景观区与屋顶绿化区实景效果

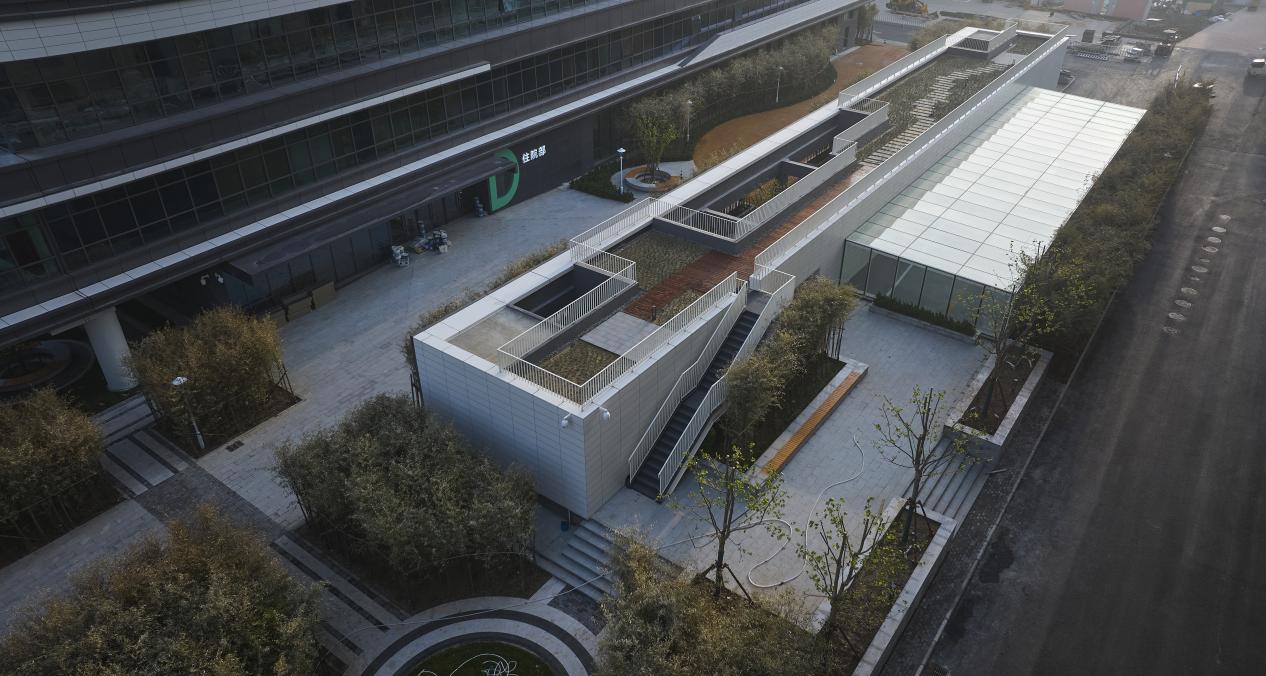

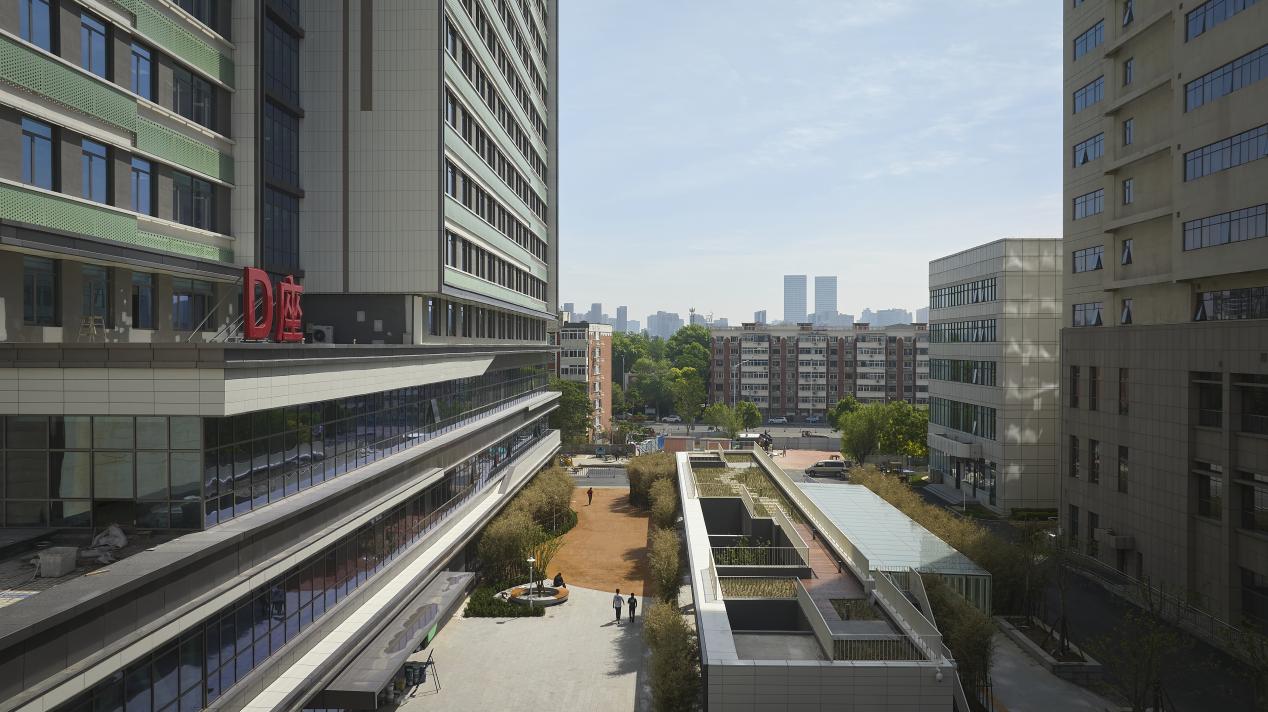

景观平台、屋顶绿化区实景效果

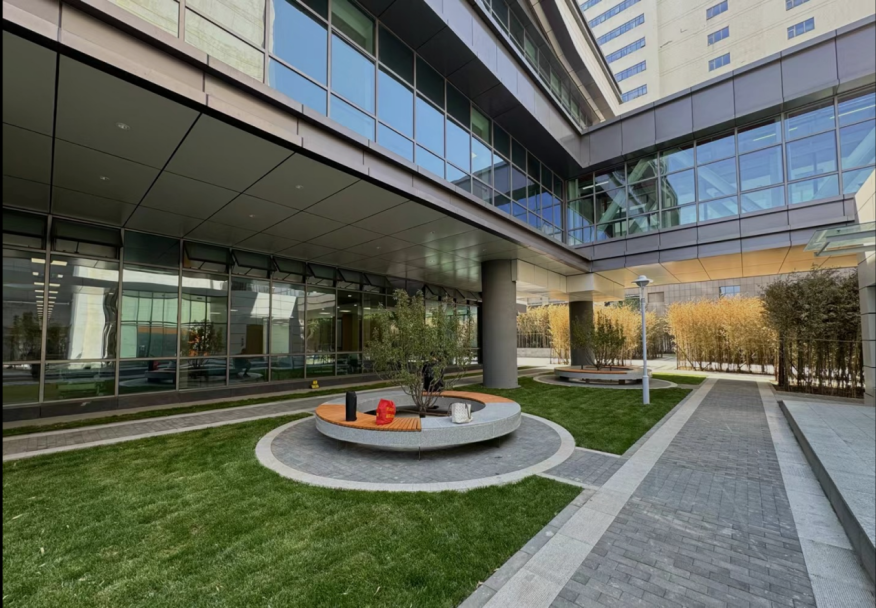

西侧景观步道实景效果
室内空间设计秉持疗愈共生理念，在满足医疗功能流线、保障空间秩序与效能安全的前提下，引入柔和的色彩体系，以原木肌理结合暖白素雅基调，构筑温润静谧的室内氛围。
光是疗愈环境中最核心的元素，我们尽可能让自然光进入建筑的每一个角落，将生态绿意渗透空间肌理，室内每两层设置的空中花园，引入自然光线与绿植，成为垂直方向的绿肺。

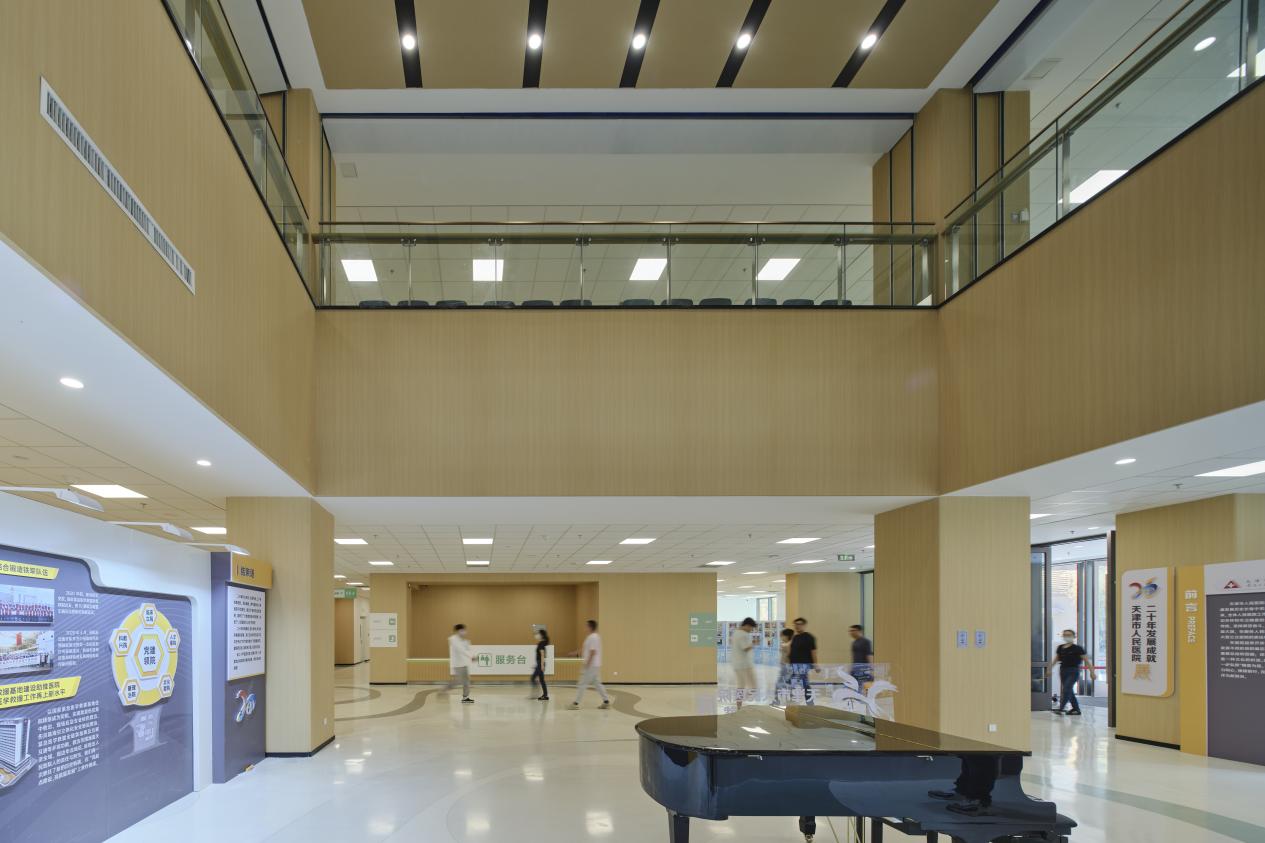

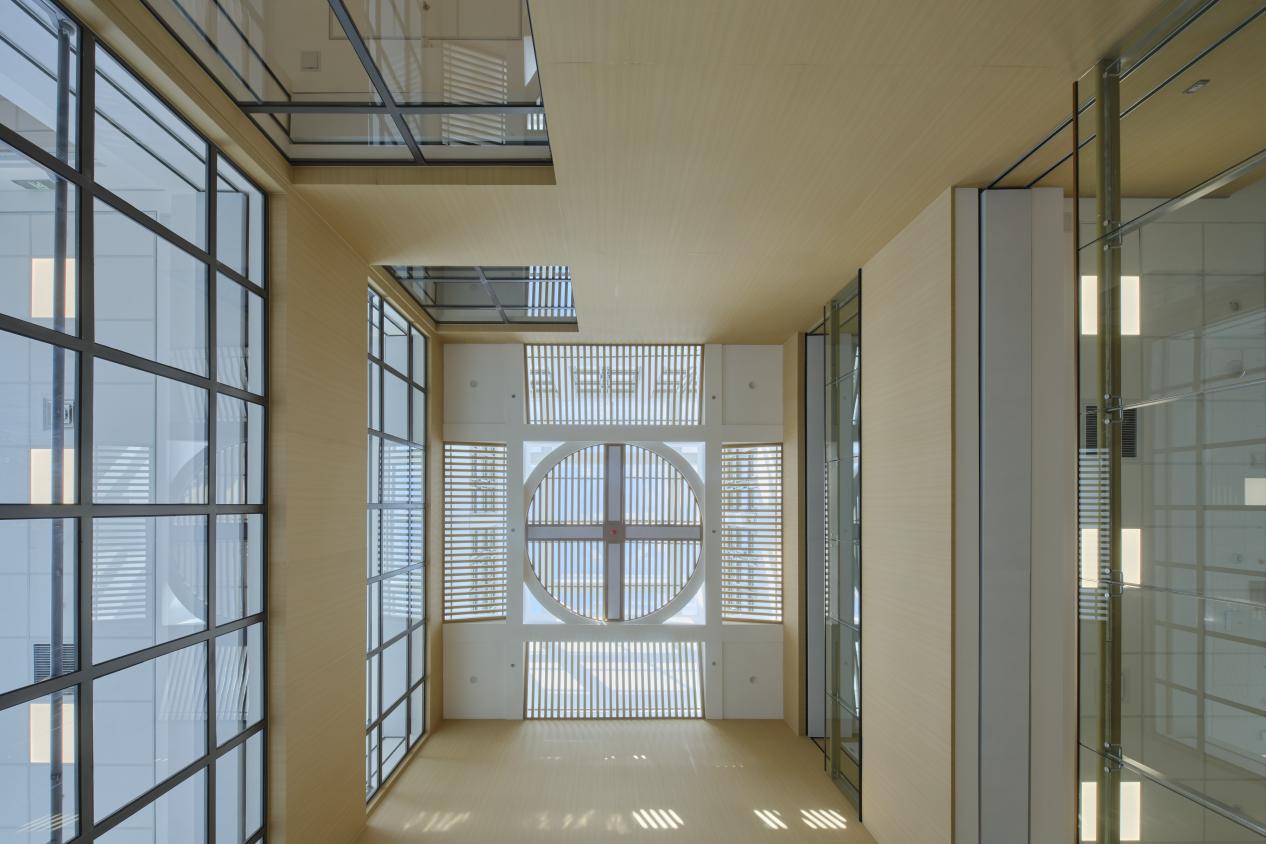

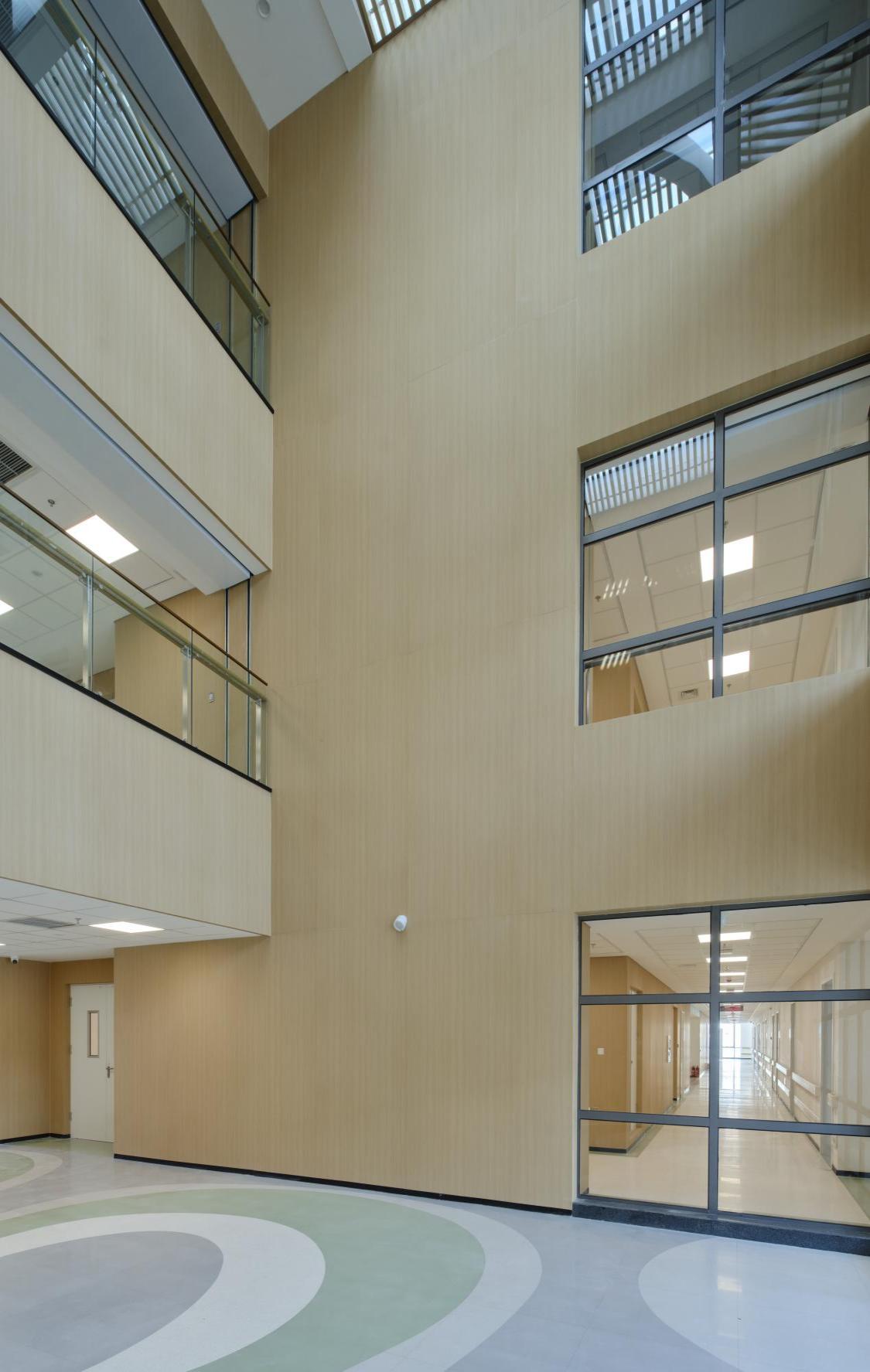

首层挑空中庭实景效果

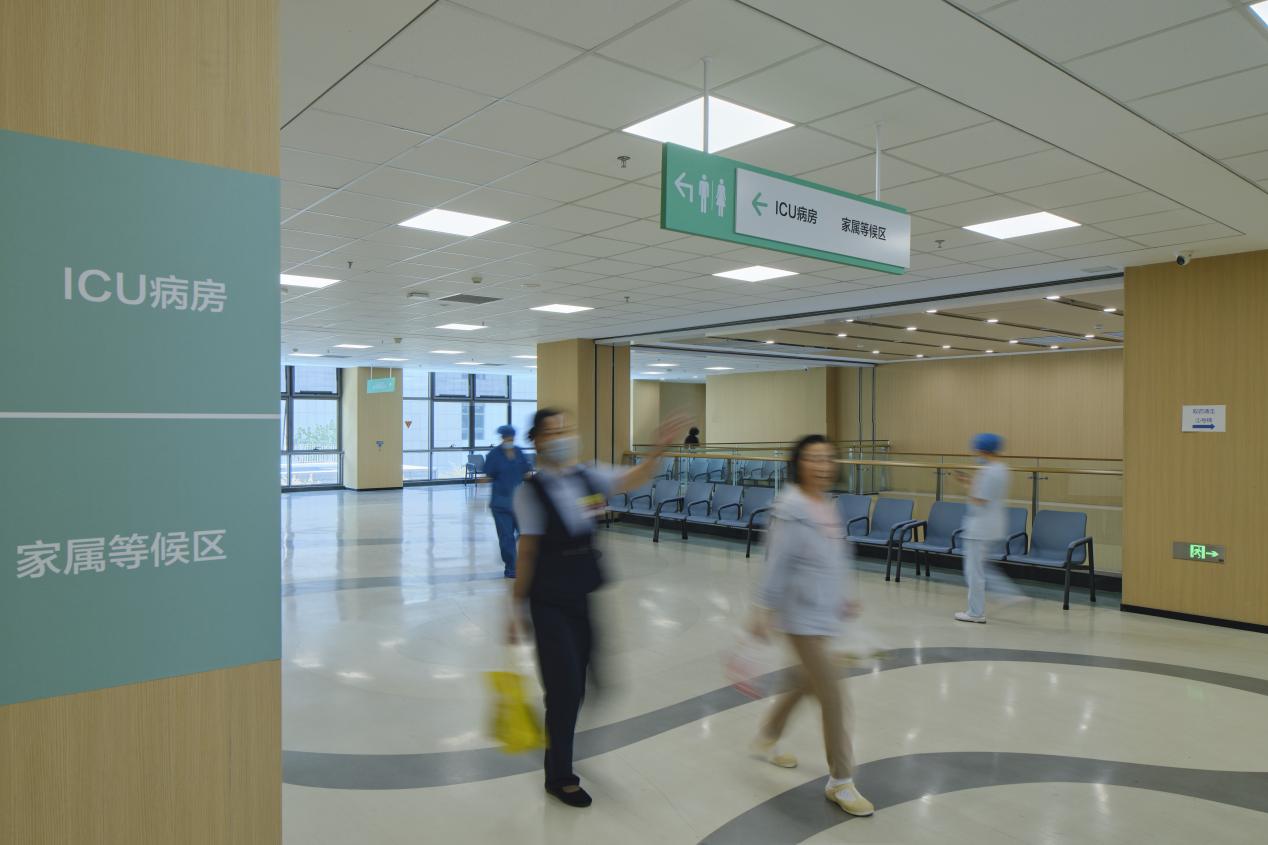

ICU家属等候区室内实景

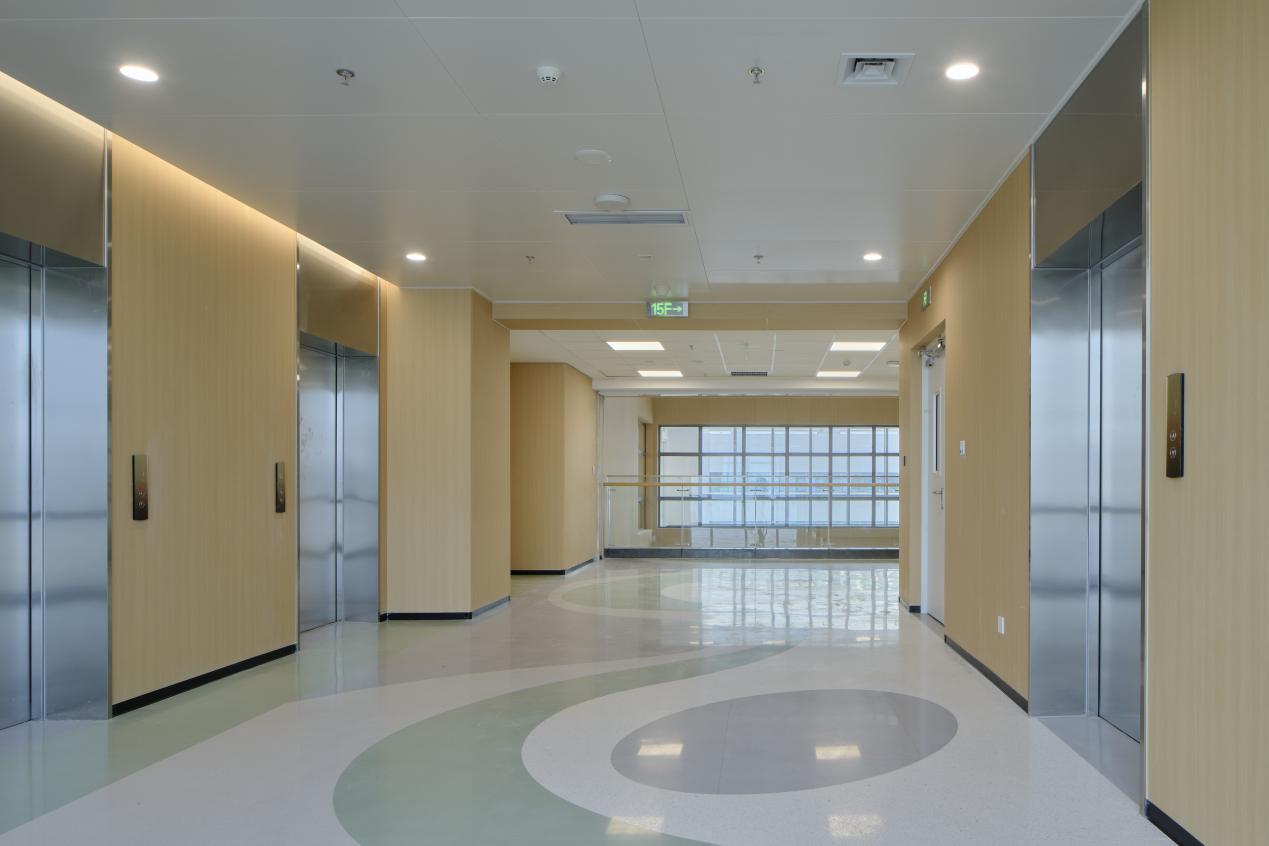

电梯厅室内实景

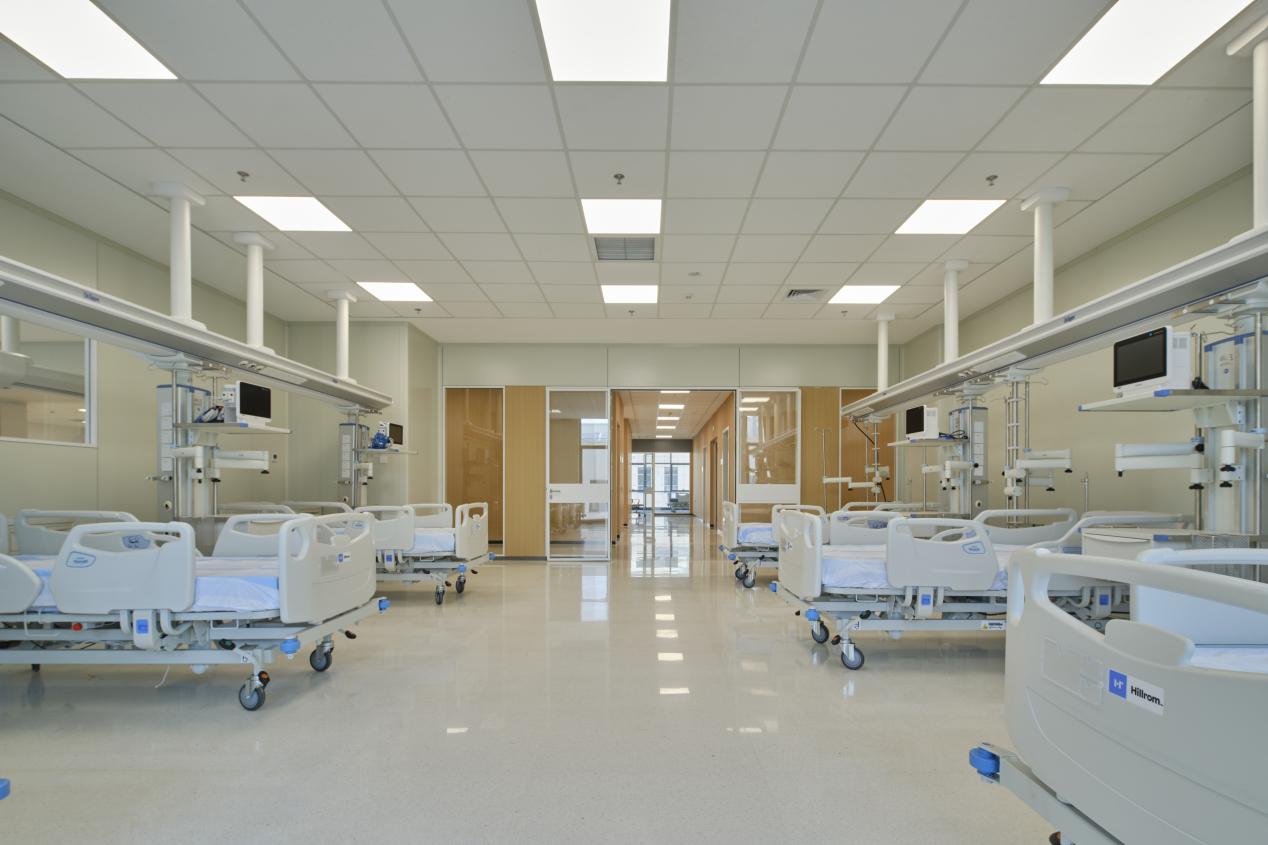

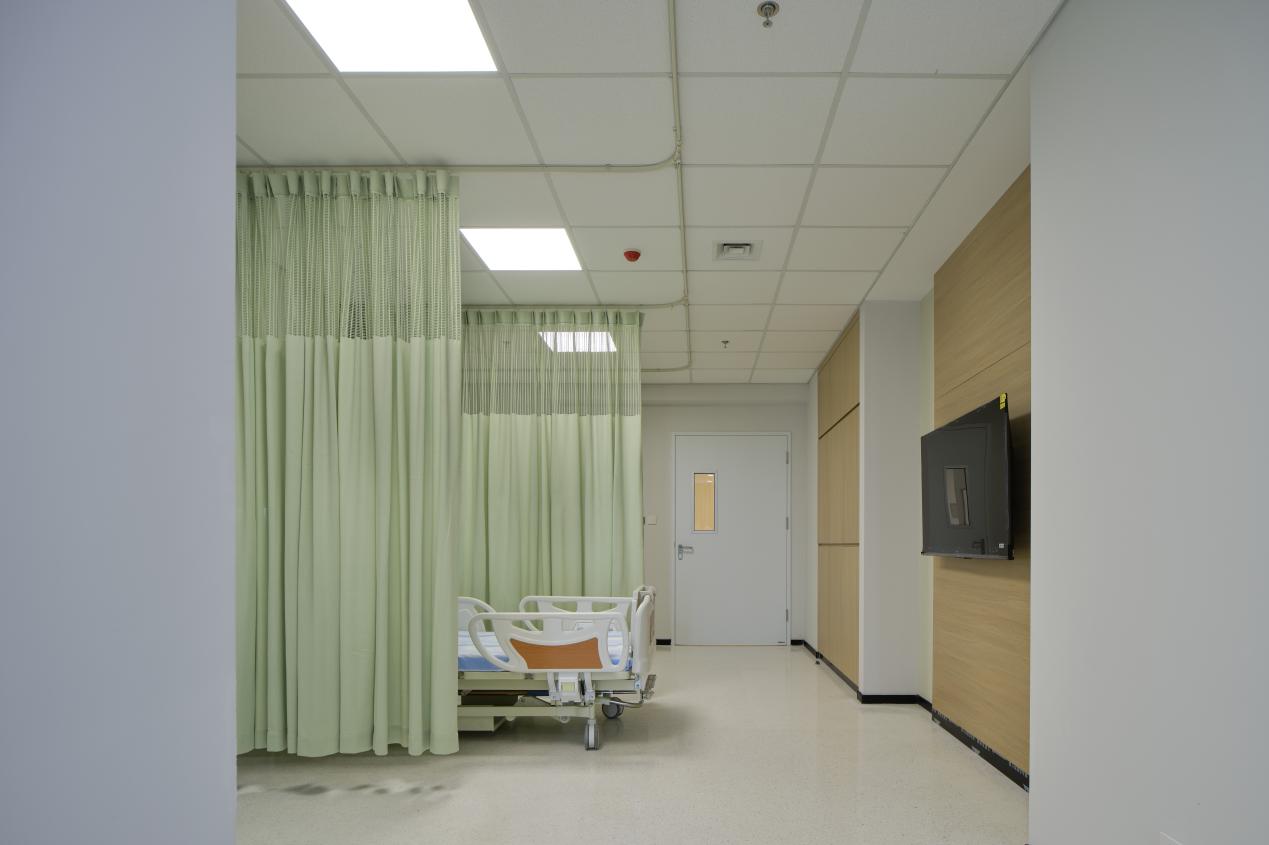

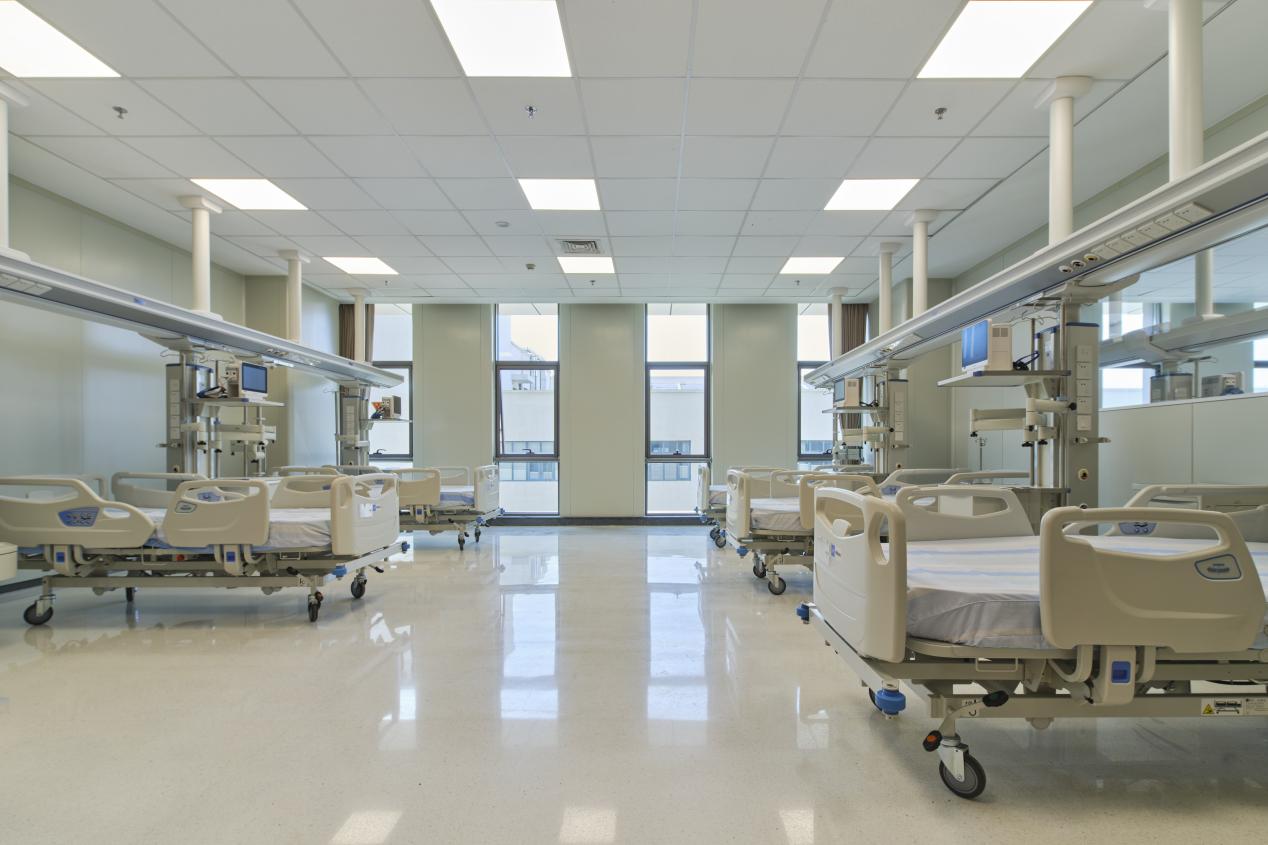

ICU病房实景效果
ICU病房实景效果

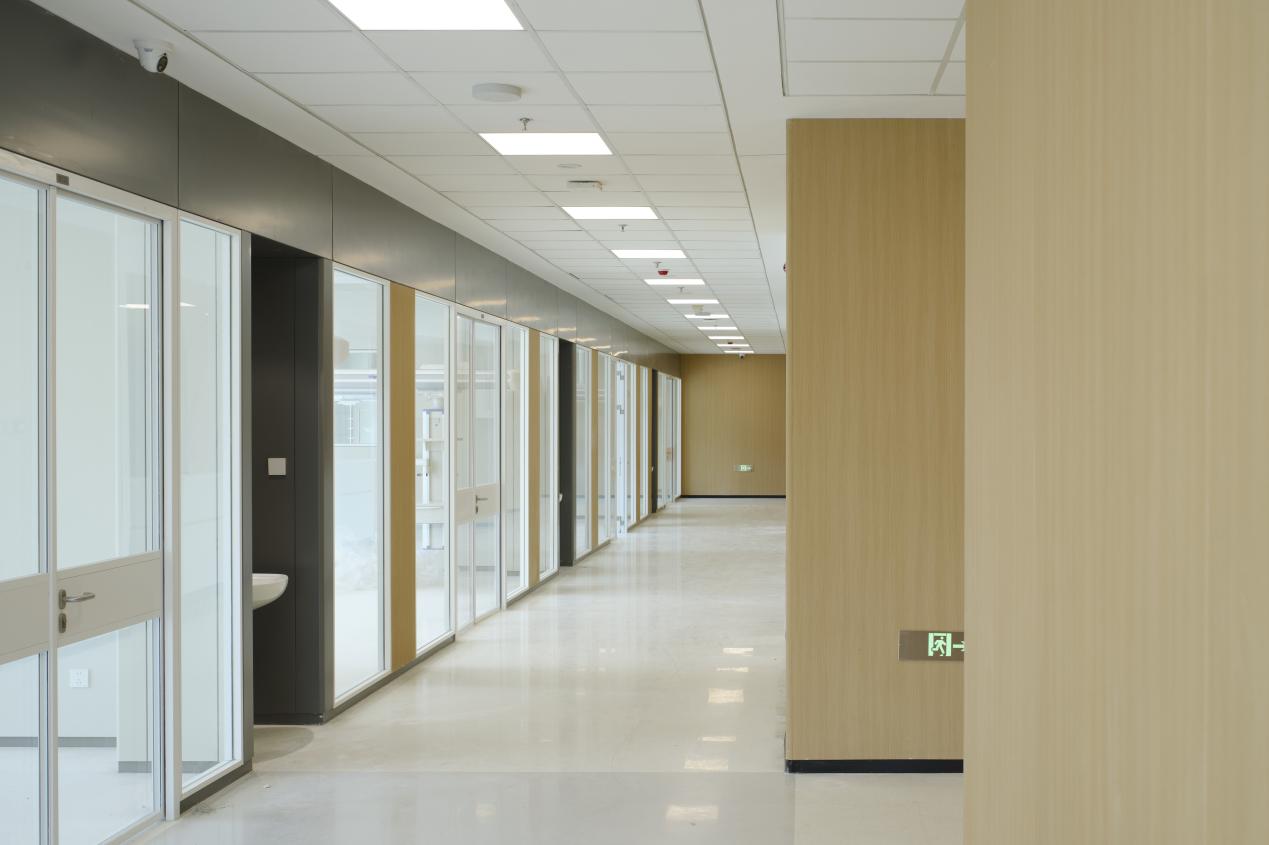

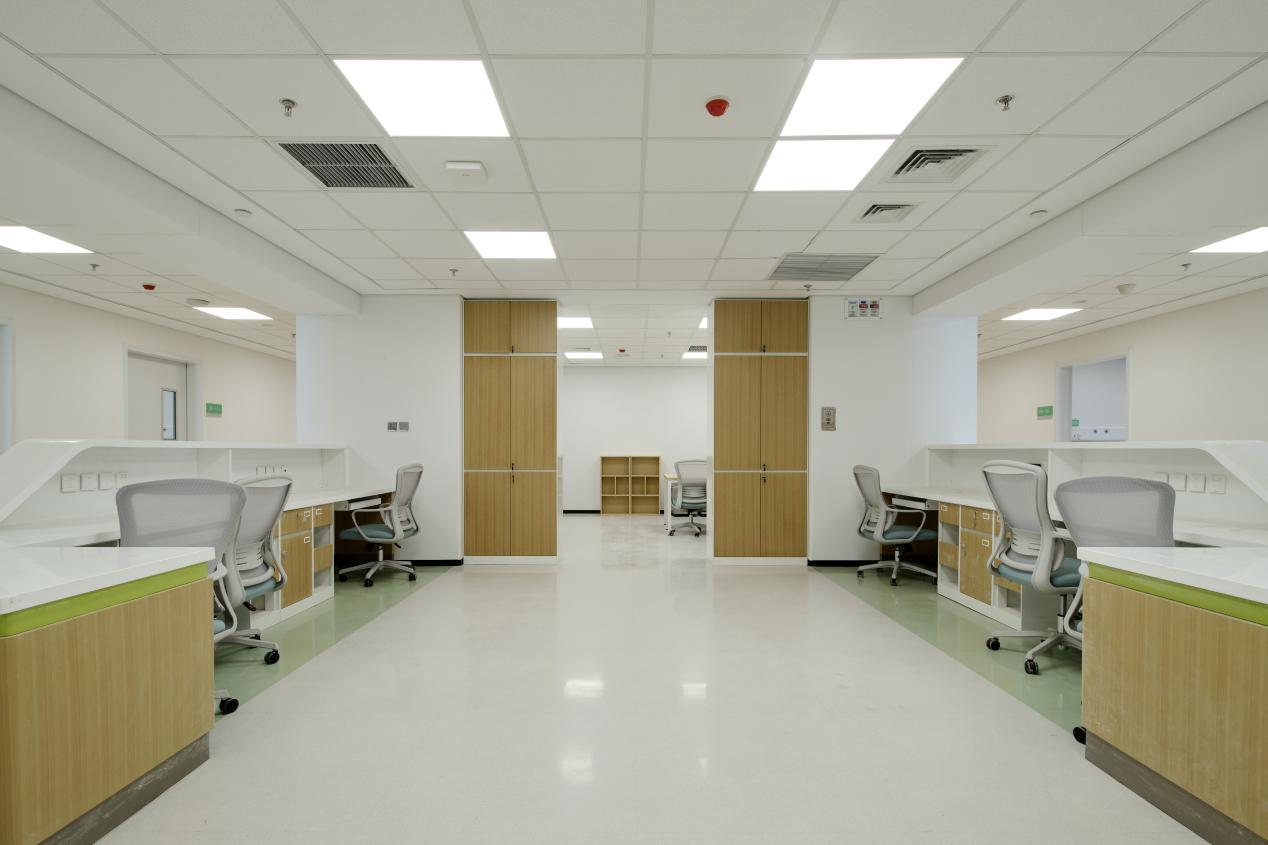

医护办公区实景效果

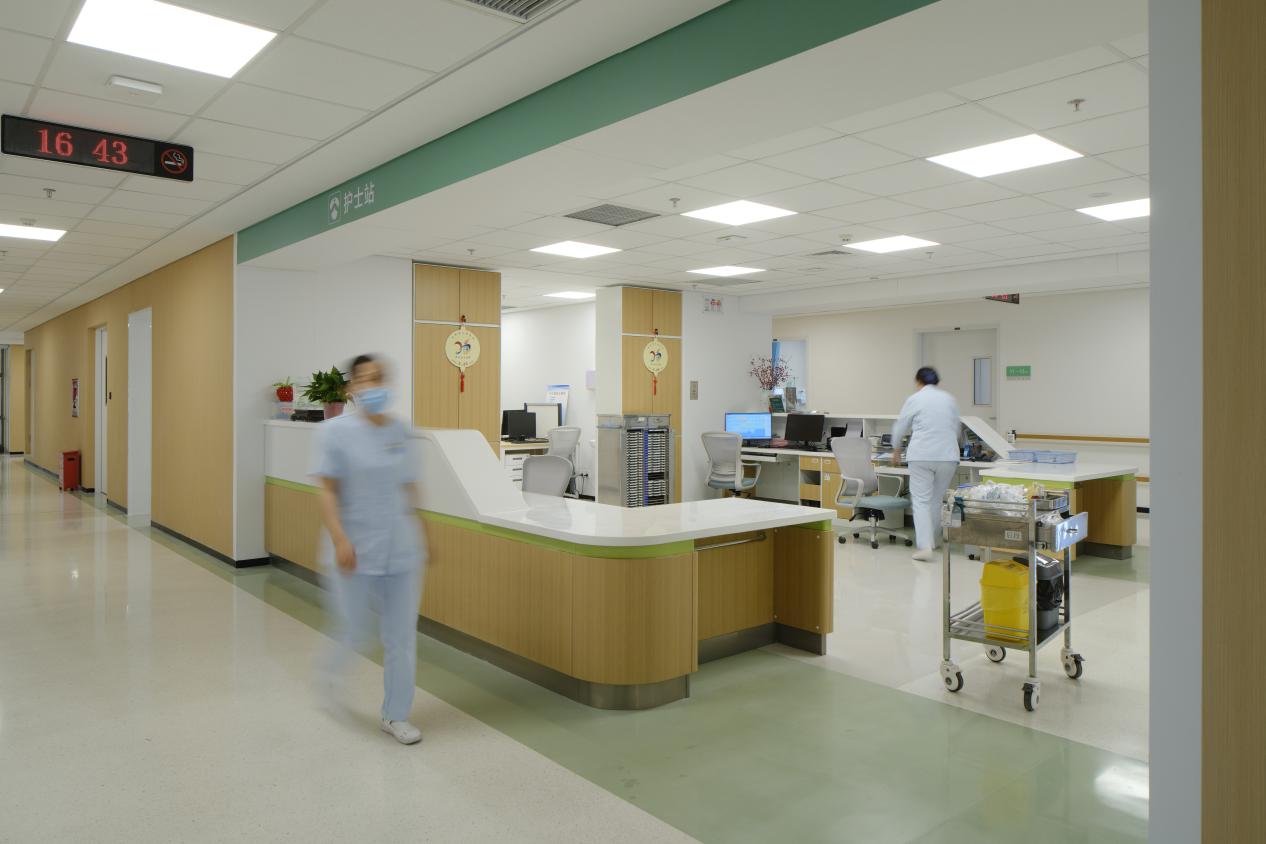

病区护士站实景效果
木纹色与暖白色营造温暖氛围
标准病区护士站实景效果
病房实景效果

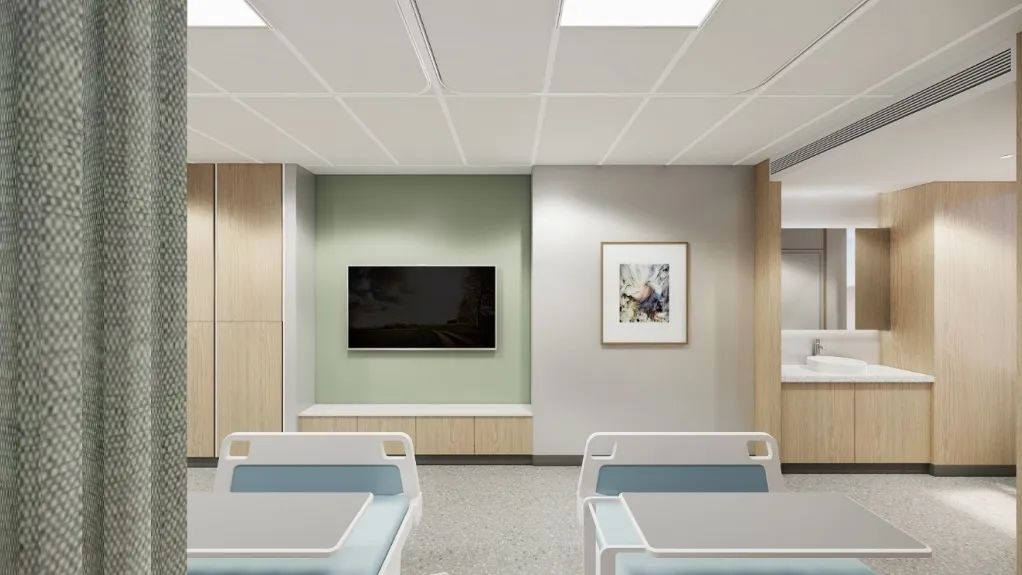

病房空间效果

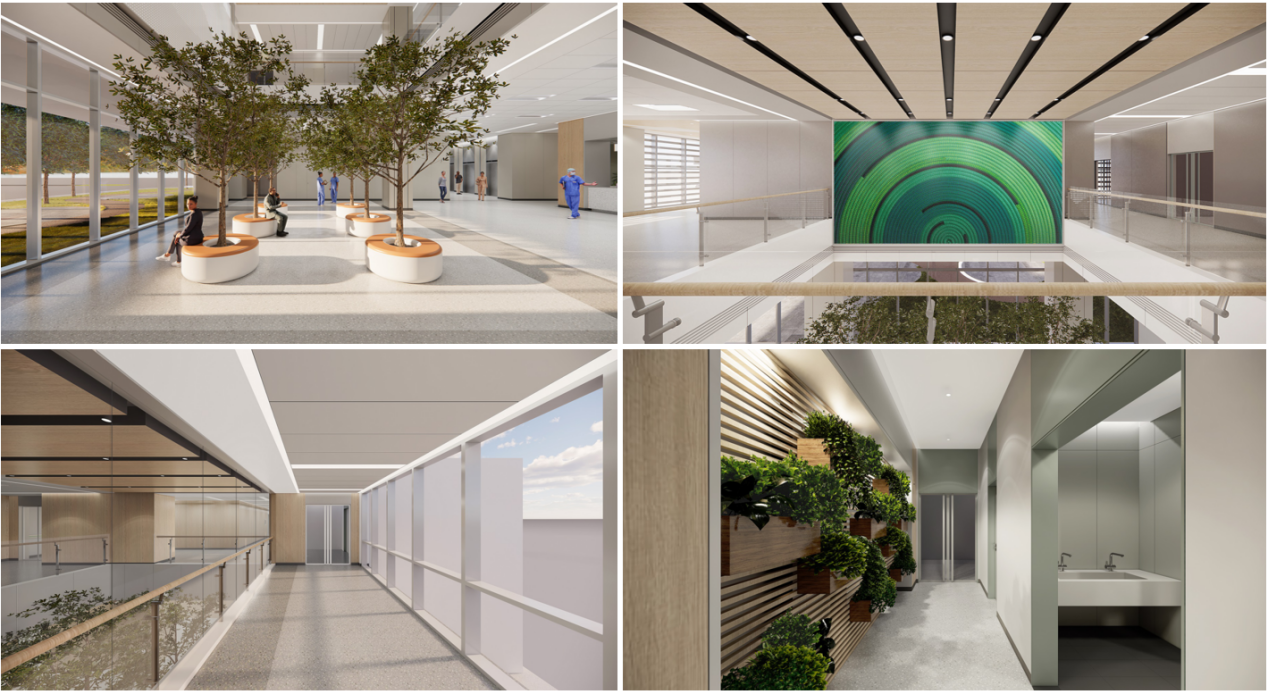

病区共享空间实景效果
病区共享空间实景效果
同时统筹搭配多项被动式、主动式绿色低碳建筑技术，全方位践行绿色医院建设理念。

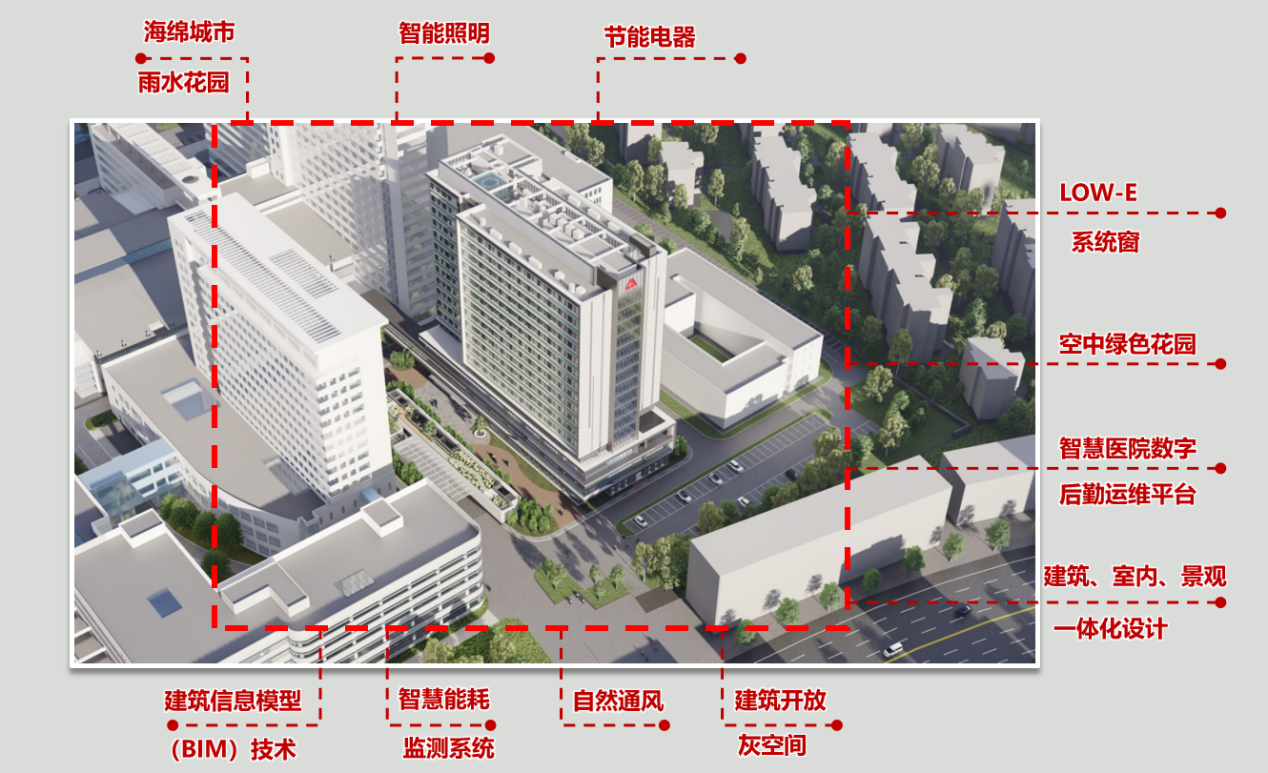

绿色技术示意图
被动式与主动式策略并举
06科技赋能：数字化、智能化集成技术体系
项目构建全生命周期数字化、智能化集成技术体系，深度融合BIM、流体仿真等技术，兼顾医疗建筑的安全性、高效性与节能性。
项目全面推行“医疗+BIM”全过程应用，覆盖23项专项，依托BIM协同平台实现各专业高效联动。结合CFD流体模拟技术优化病房气流组织，有效降低交叉感染风险，同步开展了消防疏散模拟、烟气模拟、能耗模拟和室内风速模拟，为设计决策提供科学、精准的数据支撑。

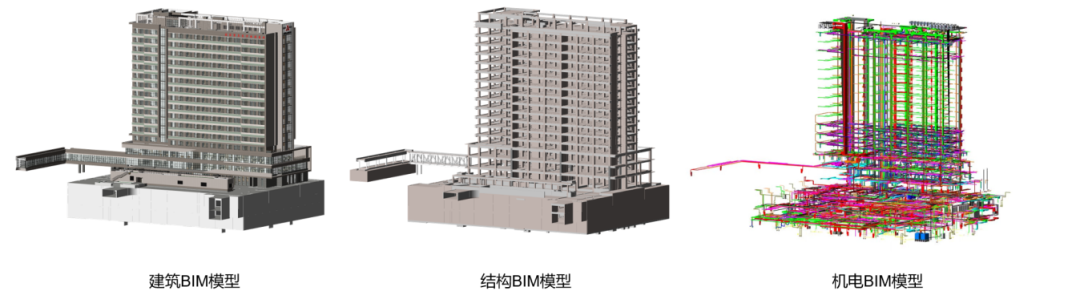

BIM相关专业模型

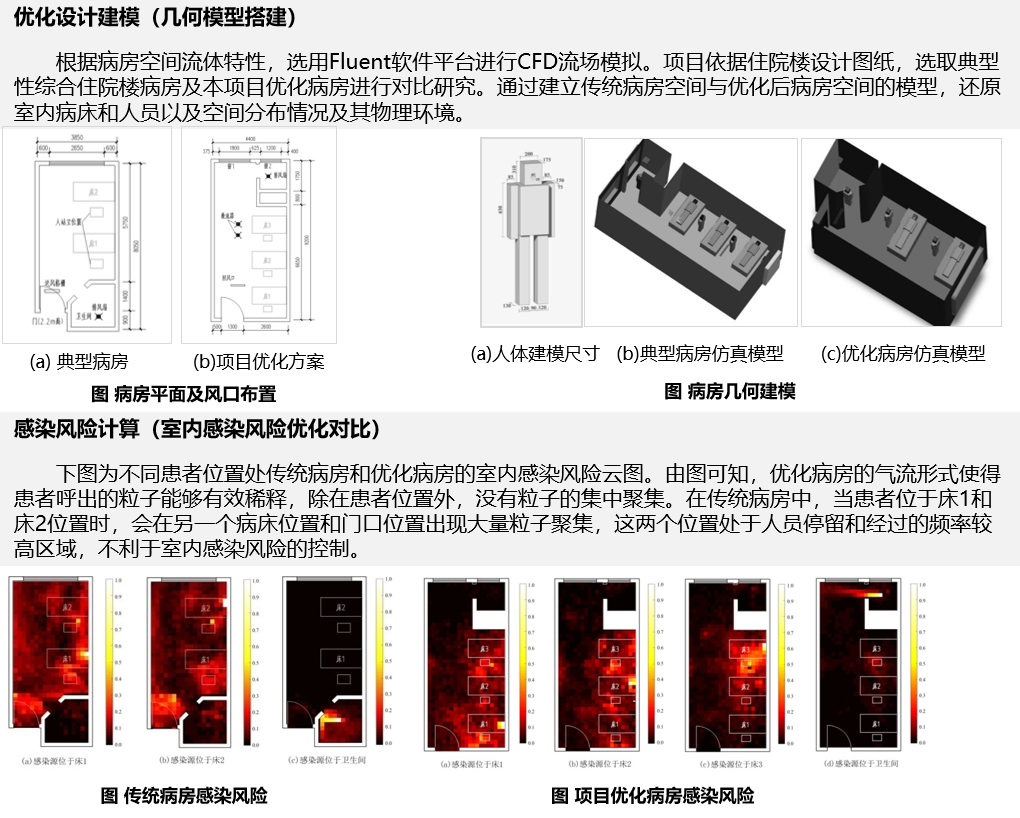

CFD感染风险模拟云图
优化后的气流组织有效稀释有害粒子
项目团队自研智慧能源运维数字化平台，将实体医院物理空间的运行状态实时映射至数字空间，再以数据分析结果反向干预空间运行，实现"数字孪生"下的建筑精细化管理。通过传感器网络监测病房温湿度、能耗与设备运行状态，智能平台可以预判设备故障、优化能源调度。建筑在建成之后依然处于持续进化的状态，数字孪生使其获得了反思自身设计的能力。

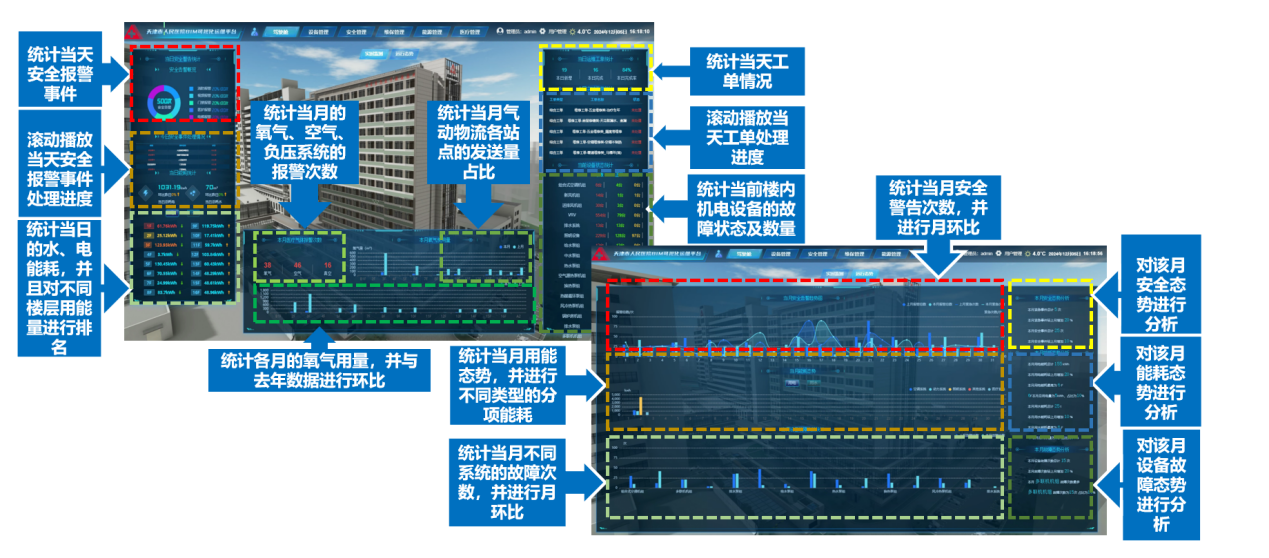

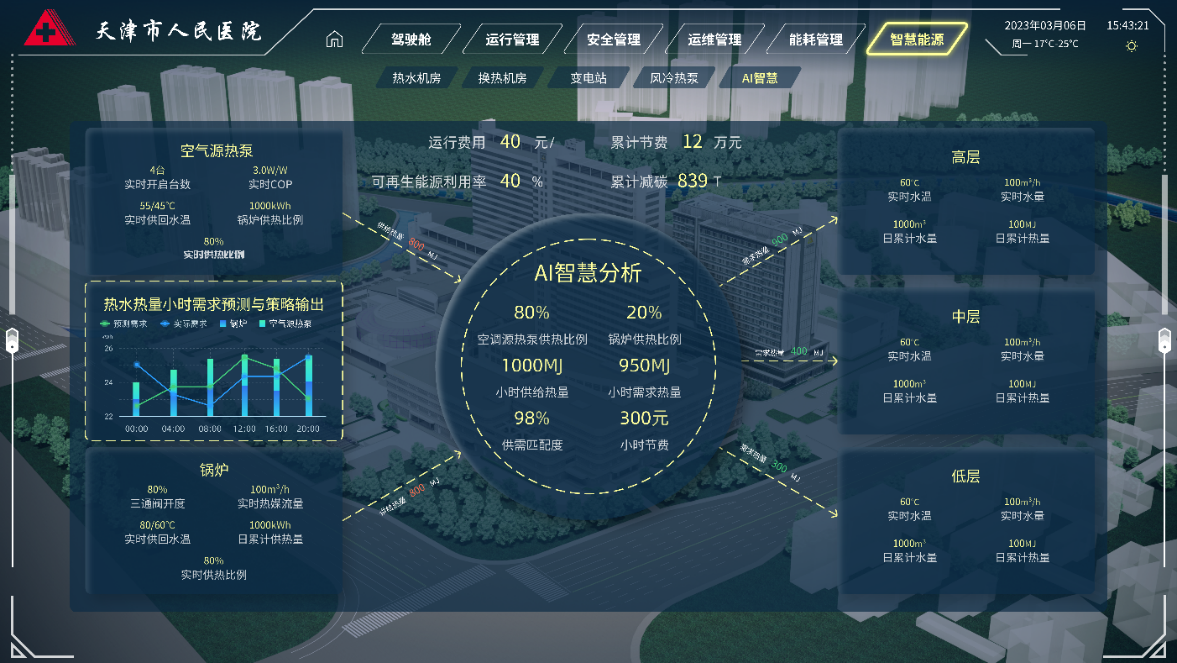

后勤运维平台示意图
后勤运维平台示意图
07设计感悟
本项目设计历时近四载，直面用地局促、疫情反复、工期紧迫等多重挑战。团队始终坚守“平疫协同、疗愈共生、科技赋能”核心理念，兼顾医疗功能实用与空间人文温度。
本次设计实践让我们深刻体悟，设计从不追求形式浮华，而是精准回应医患真实需求，以专业技术破解现实痛点。未来医院更应兼具人文疗愈、绿色低碳、智慧高效与弹性适配能力，既可从容应对公共卫生突发事件，又能营造舒适高效的诊疗办公环境。平疫功能落地、双廊布局提效、景观赋能的实景成效，诠释了医疗建筑的本质内核始终是温暖与高效。
技术图纸:

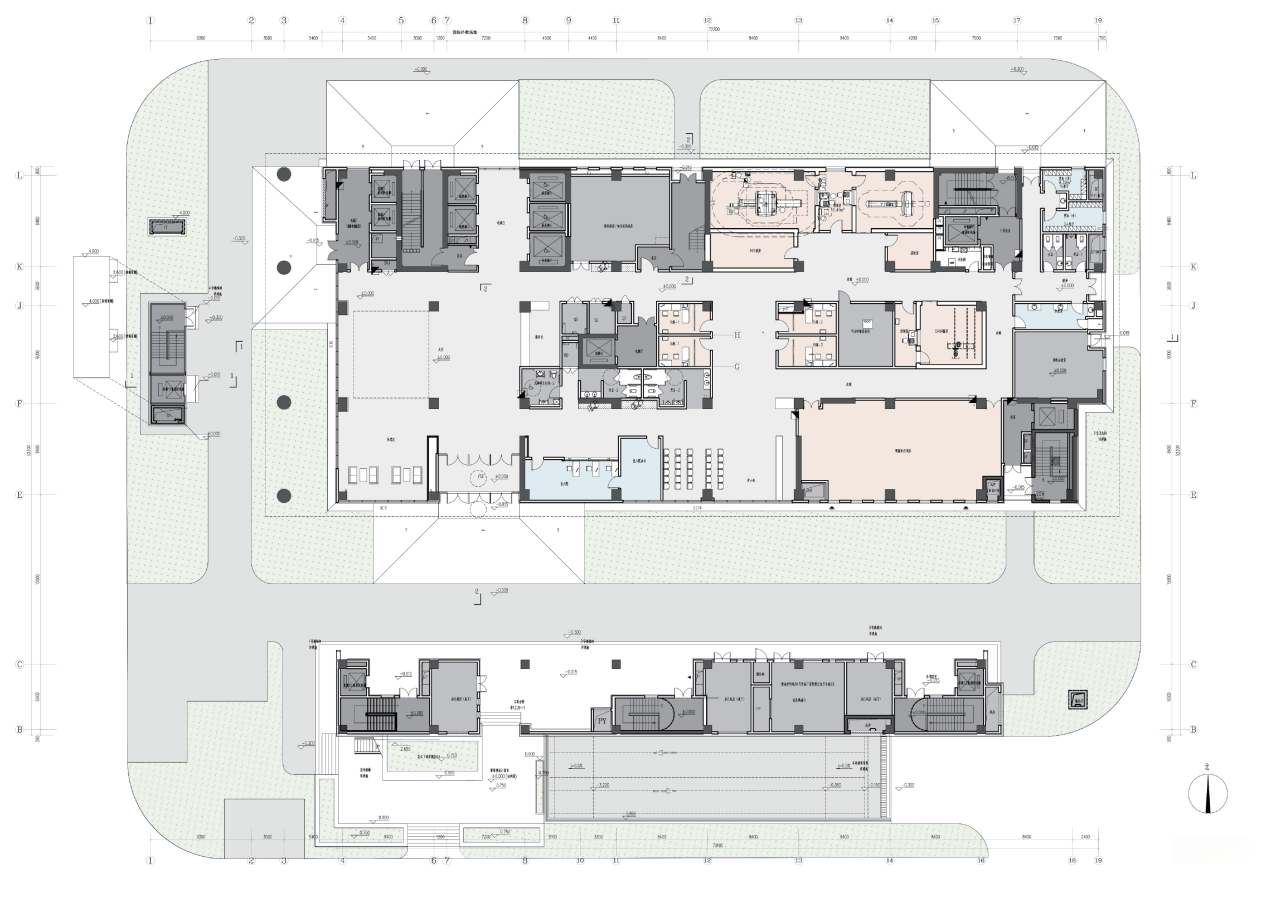

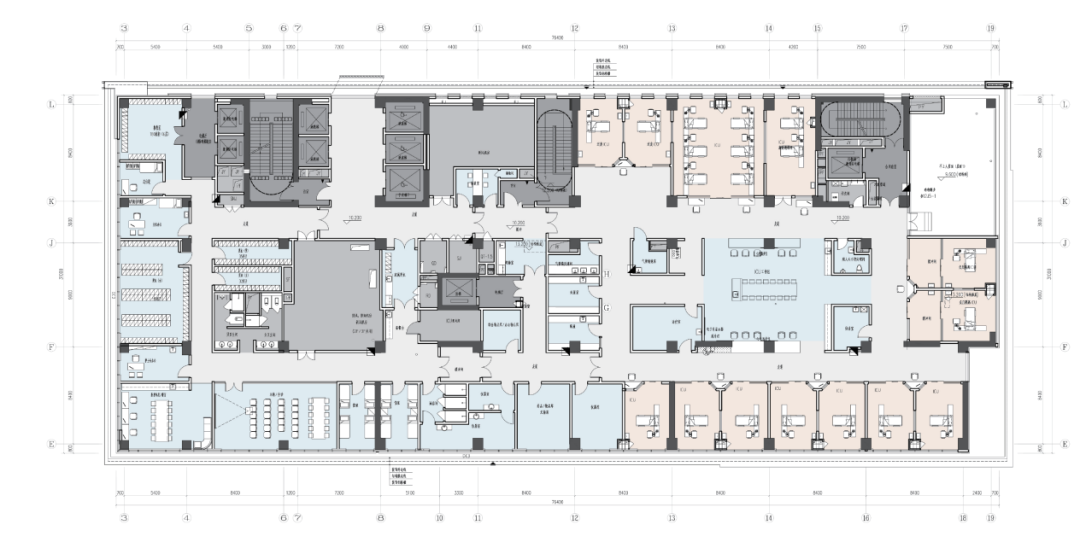

首层平面图

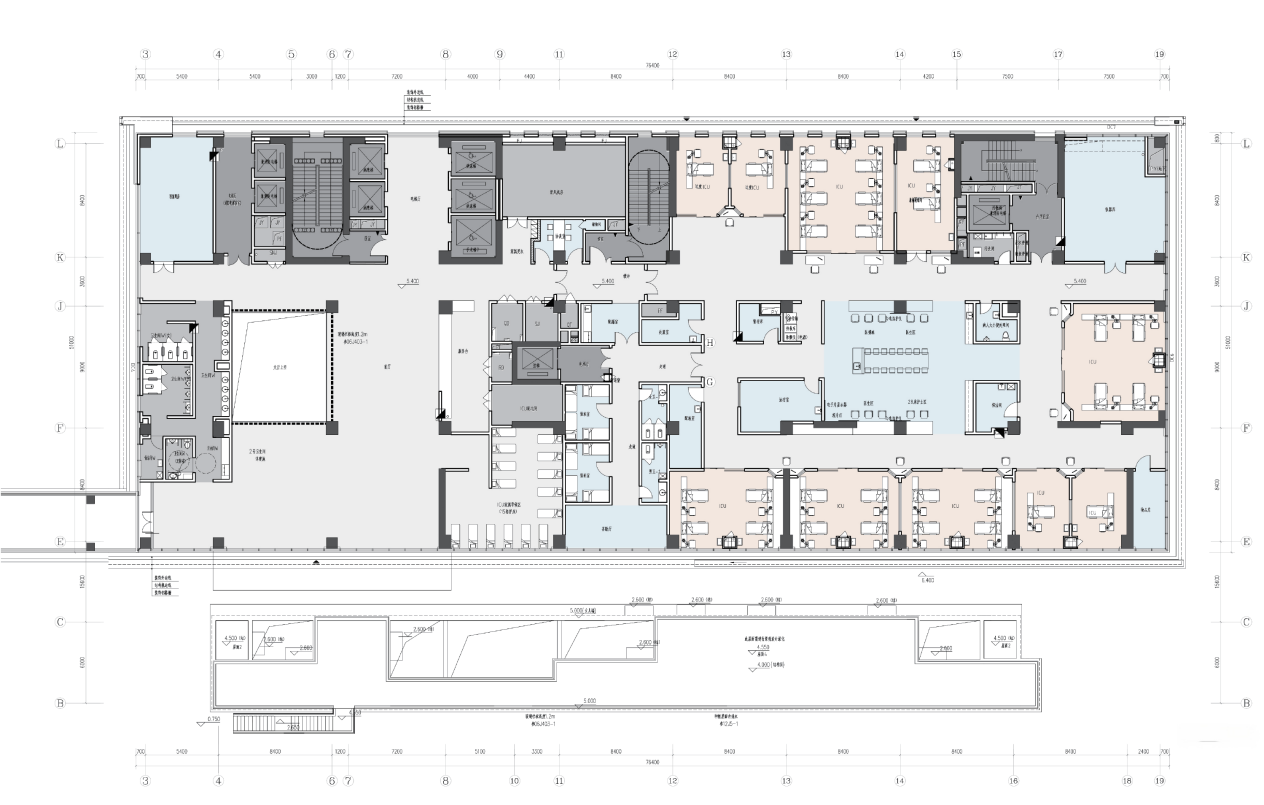

二层平面图
三层平面图
四 / 六 / 八 / 十 / 十二 / 十四 / 十六层平面图
五 / 七 / 九 / 十一 / 十三 / 十五层平面图

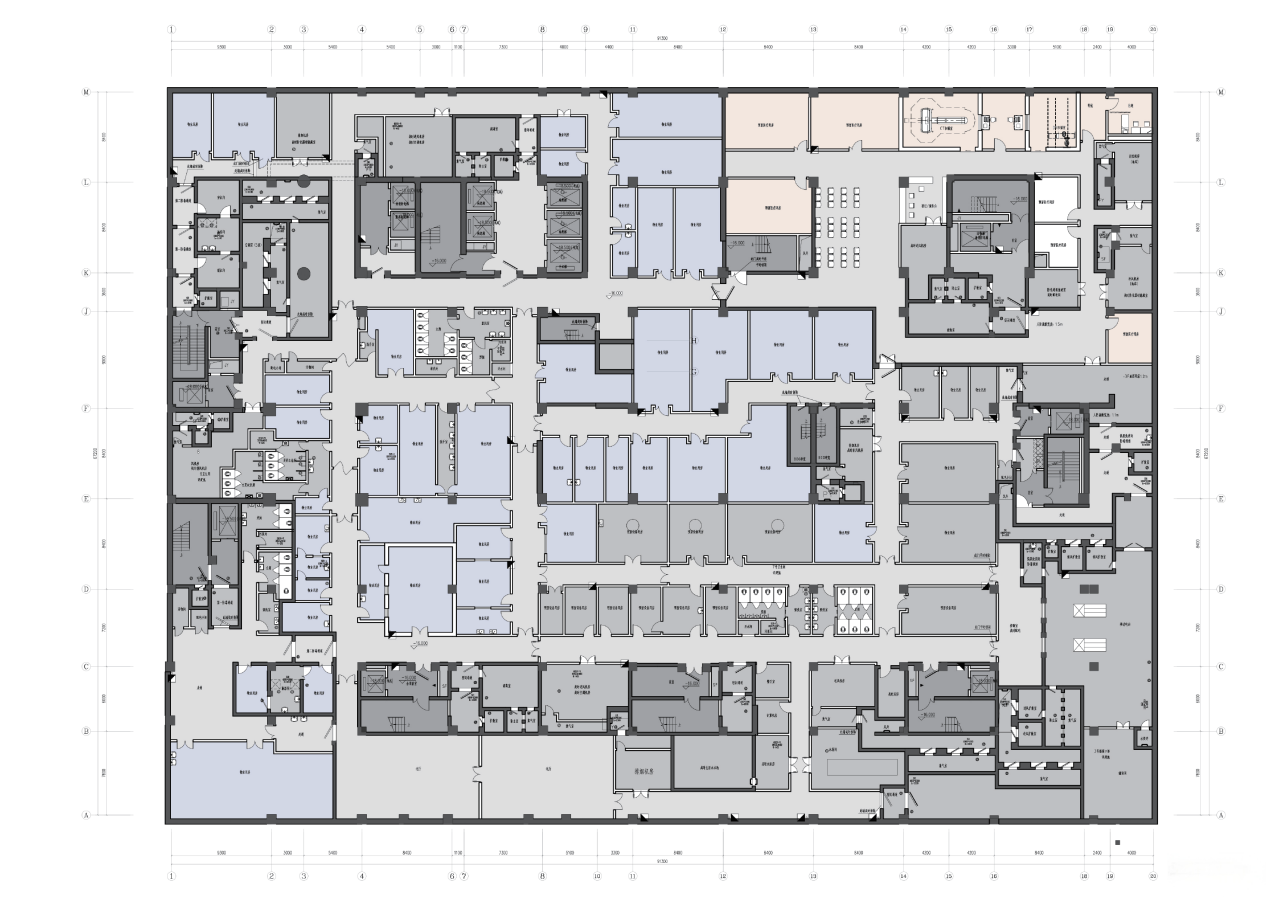

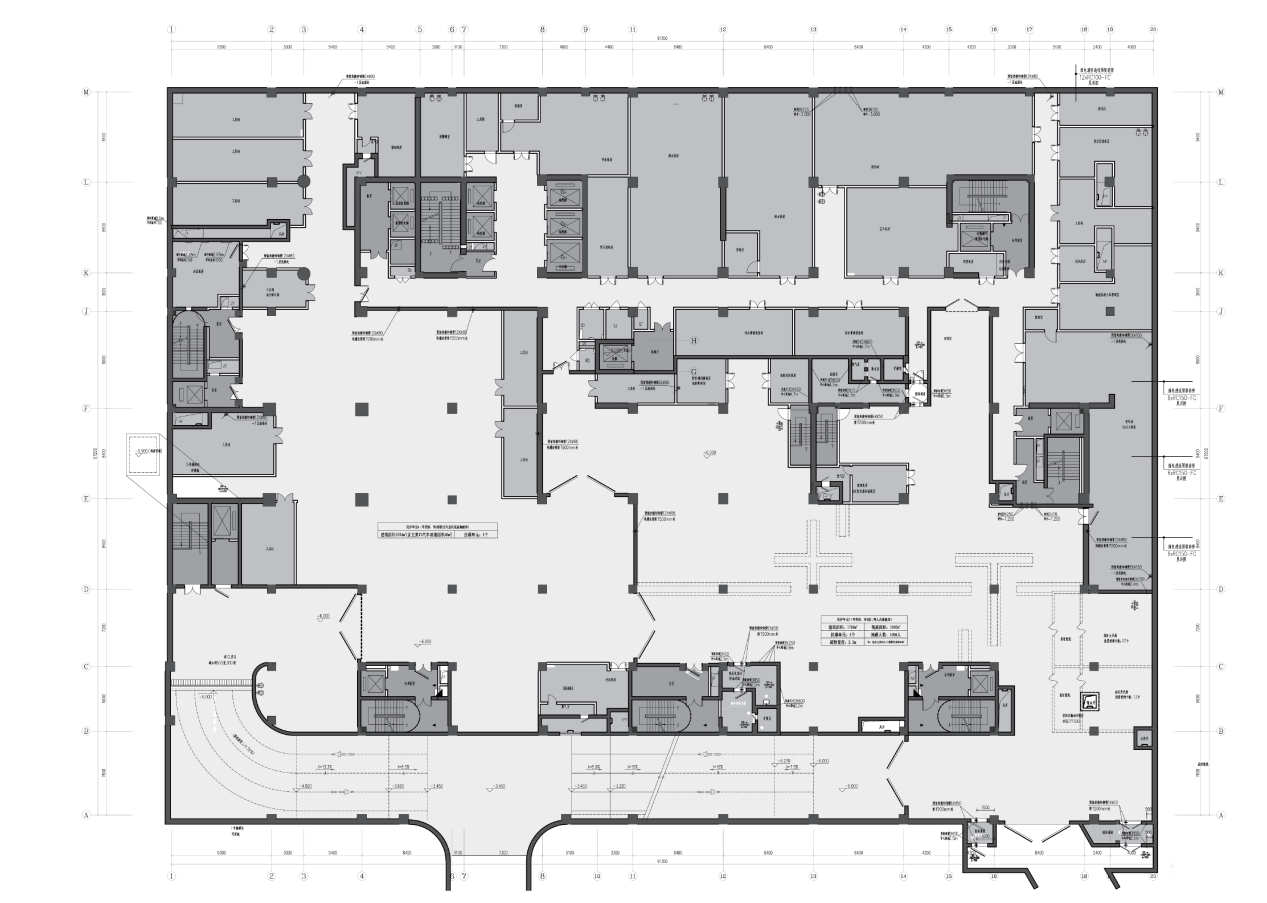

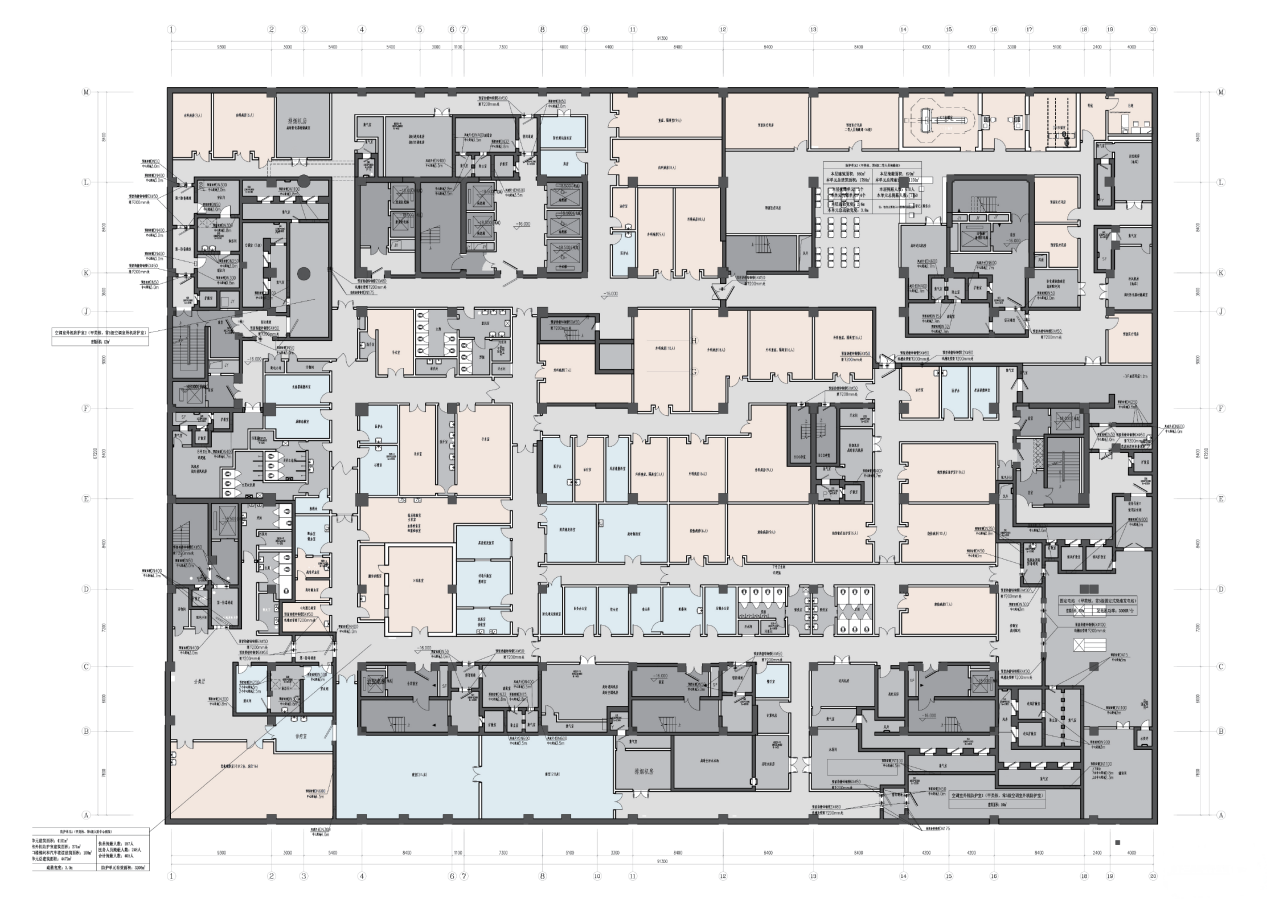

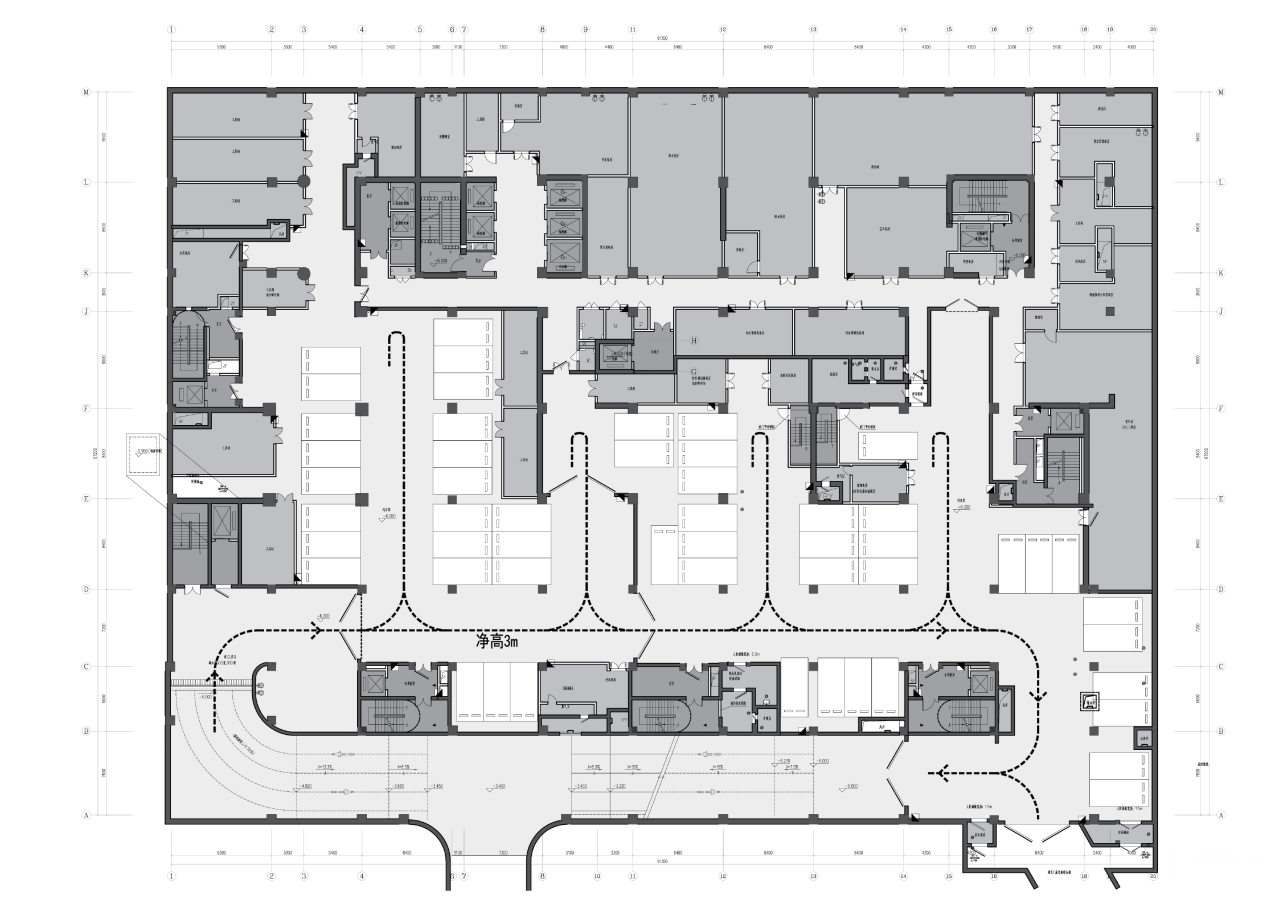

地下一层平时平面图
地下一层战时平面图

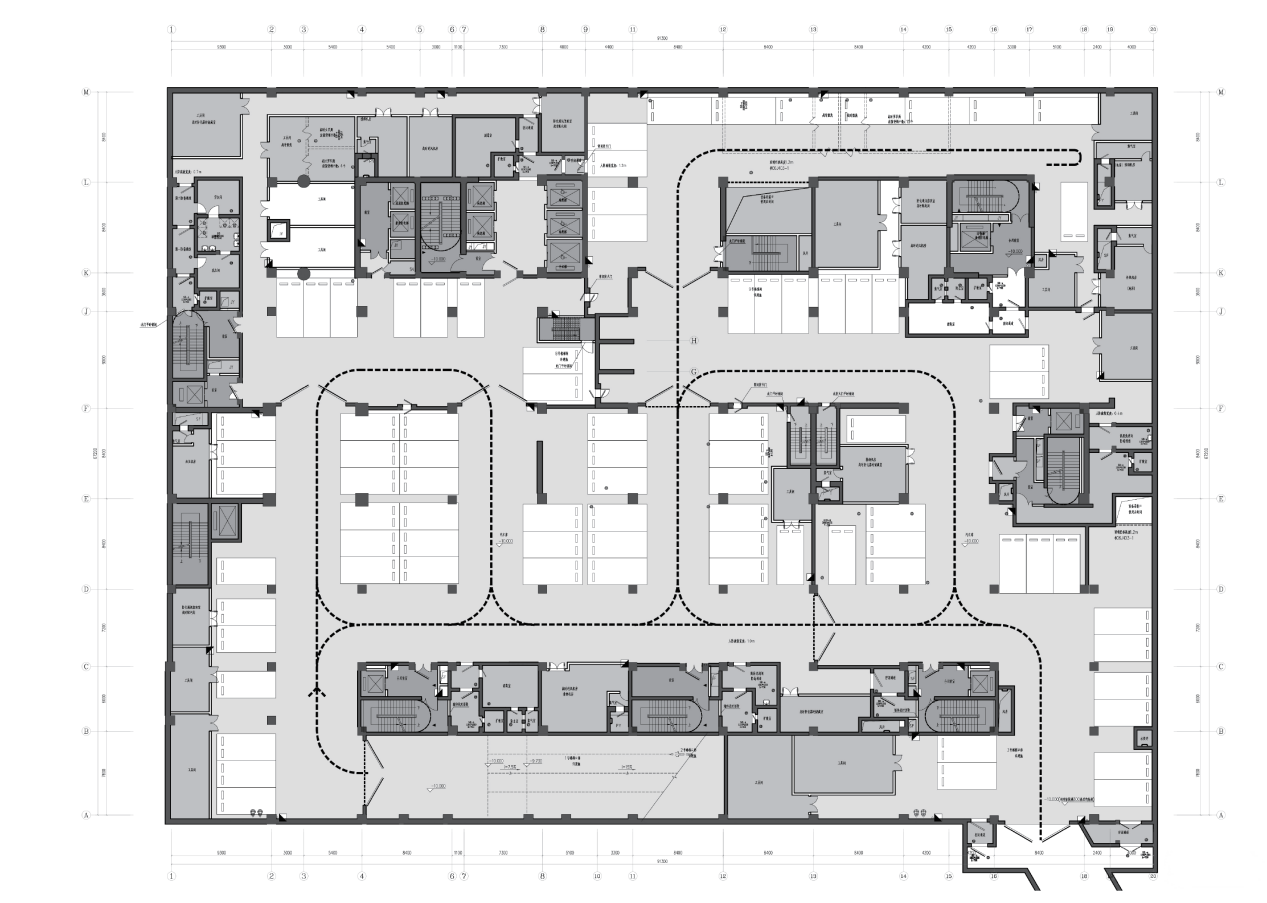

地下二层平时平面图
地下二层战时平面图
地下三层平时平面图
地下三层战时平面图

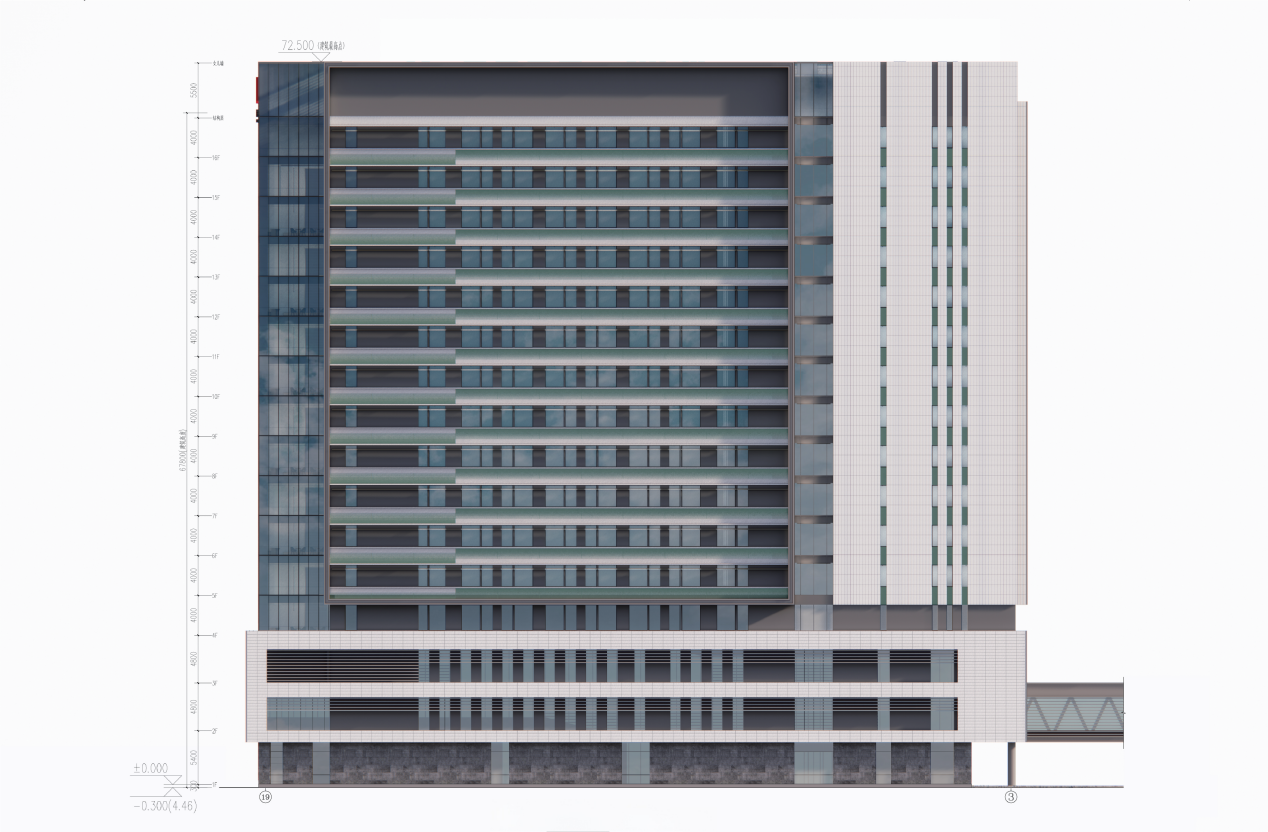

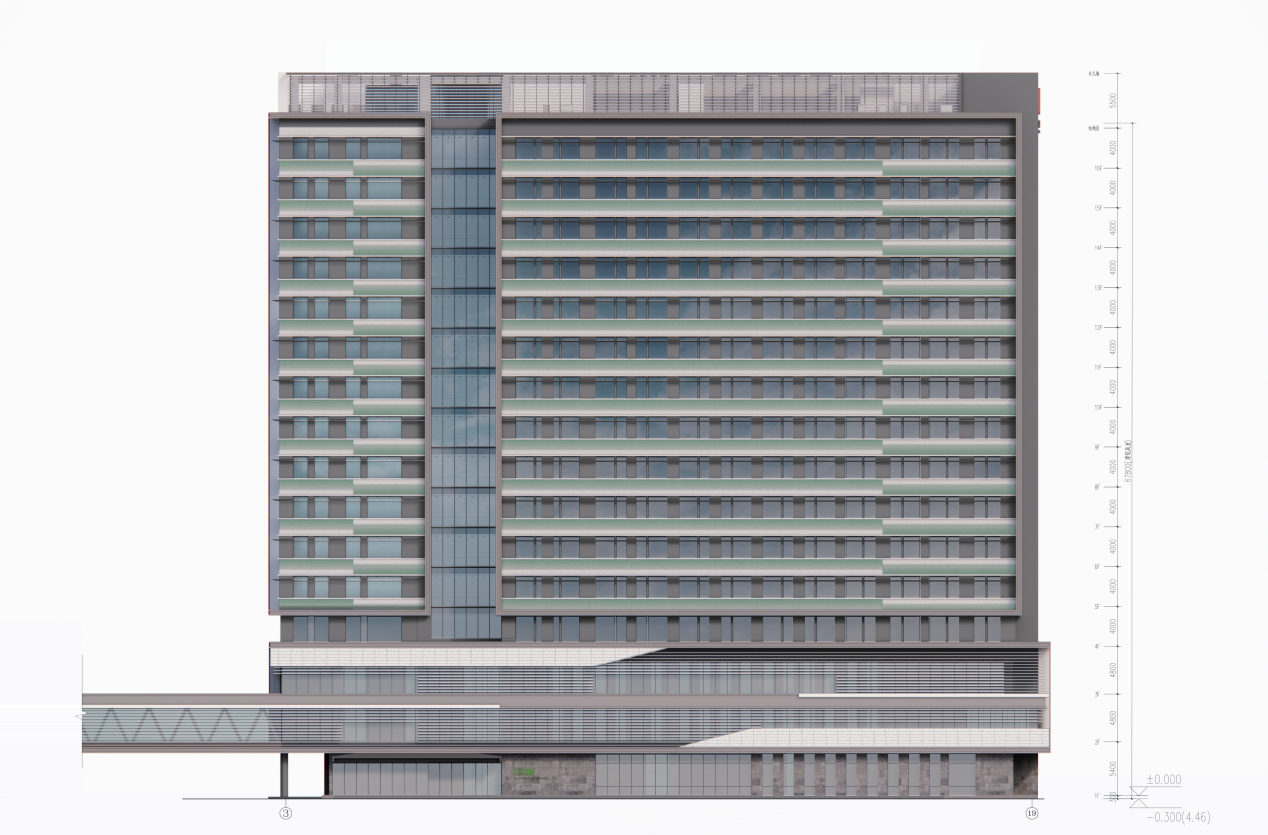

南侧立面图
北侧立面图

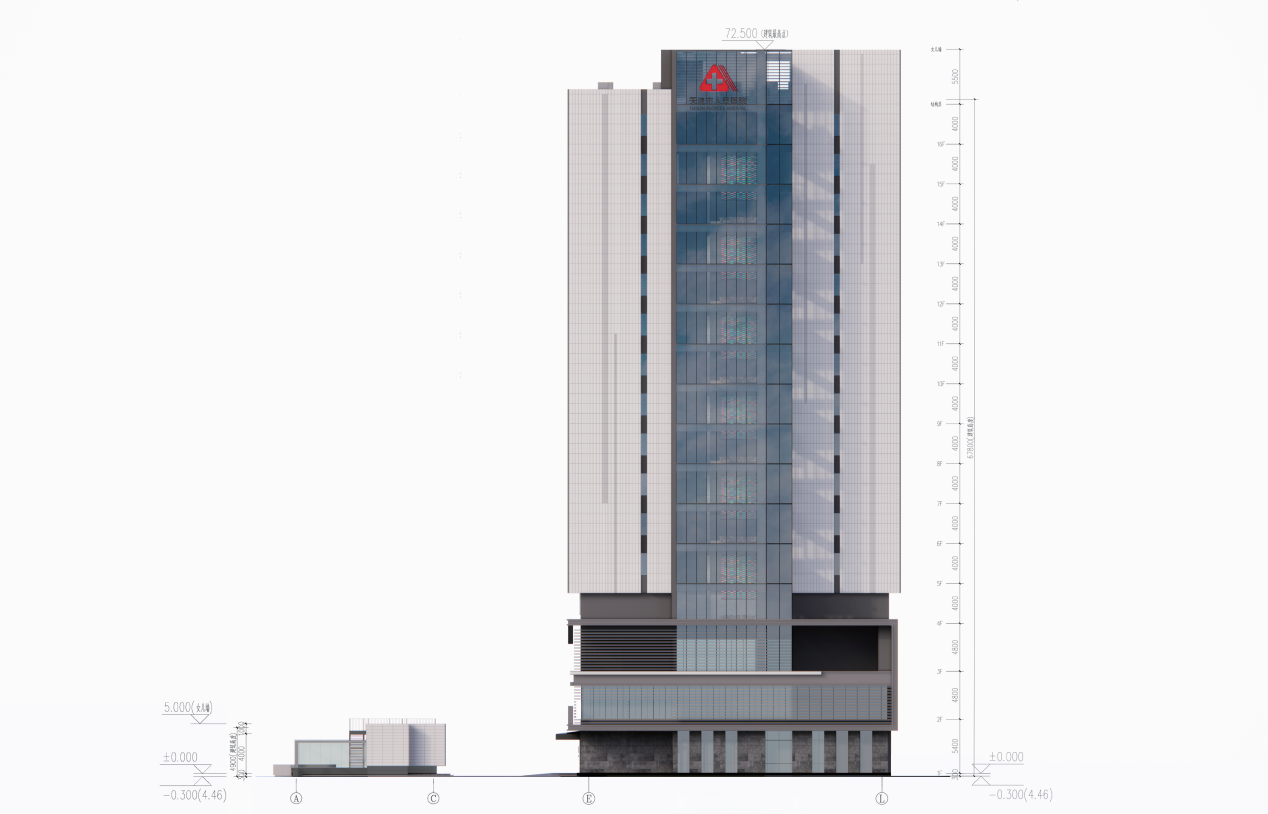

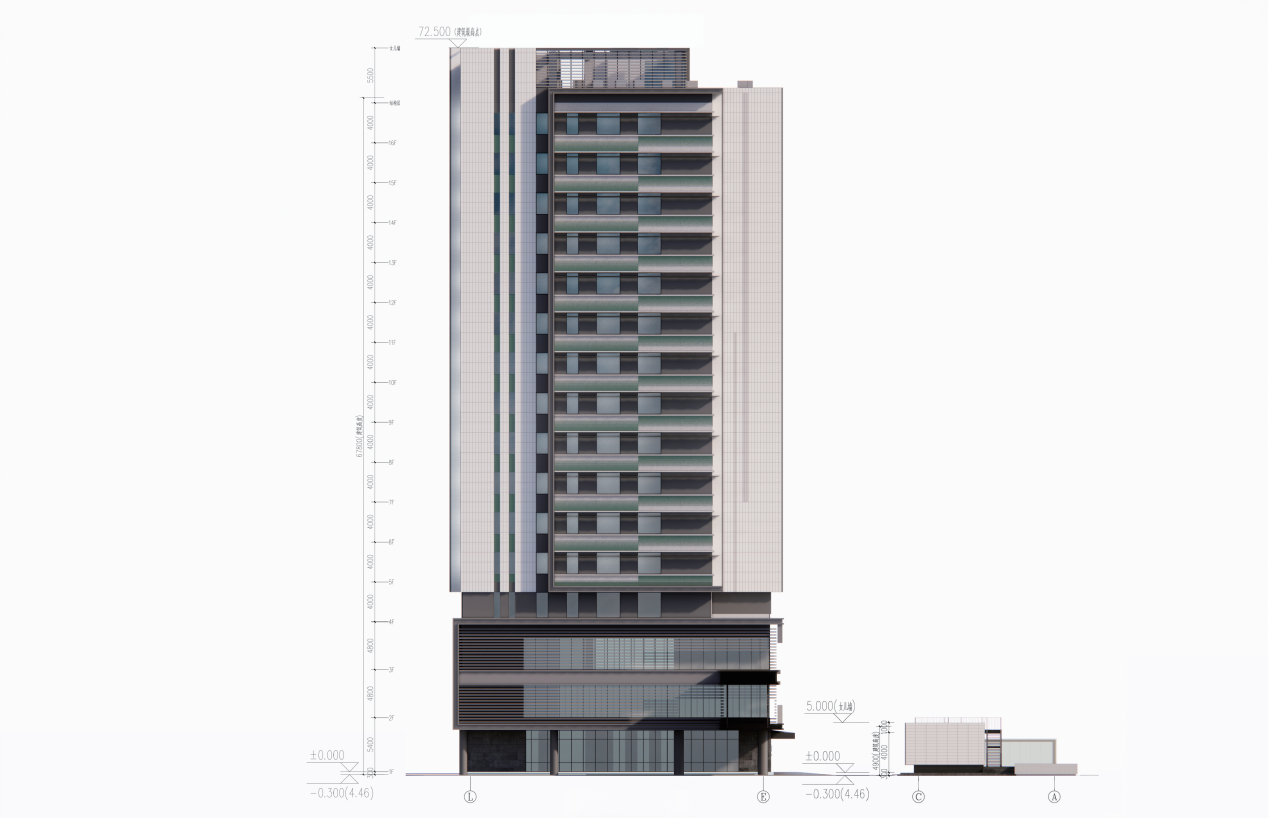

西侧立面图
东侧立面图

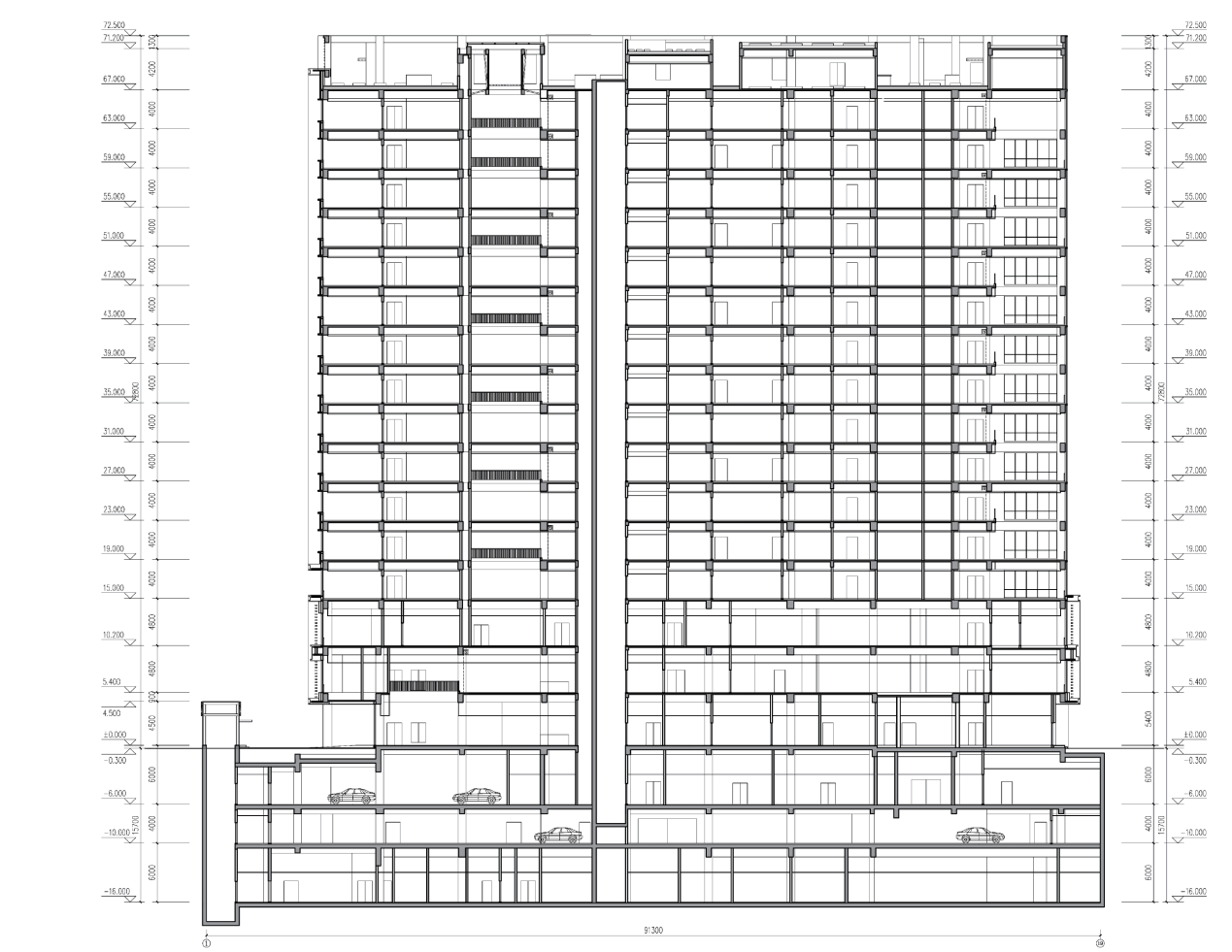

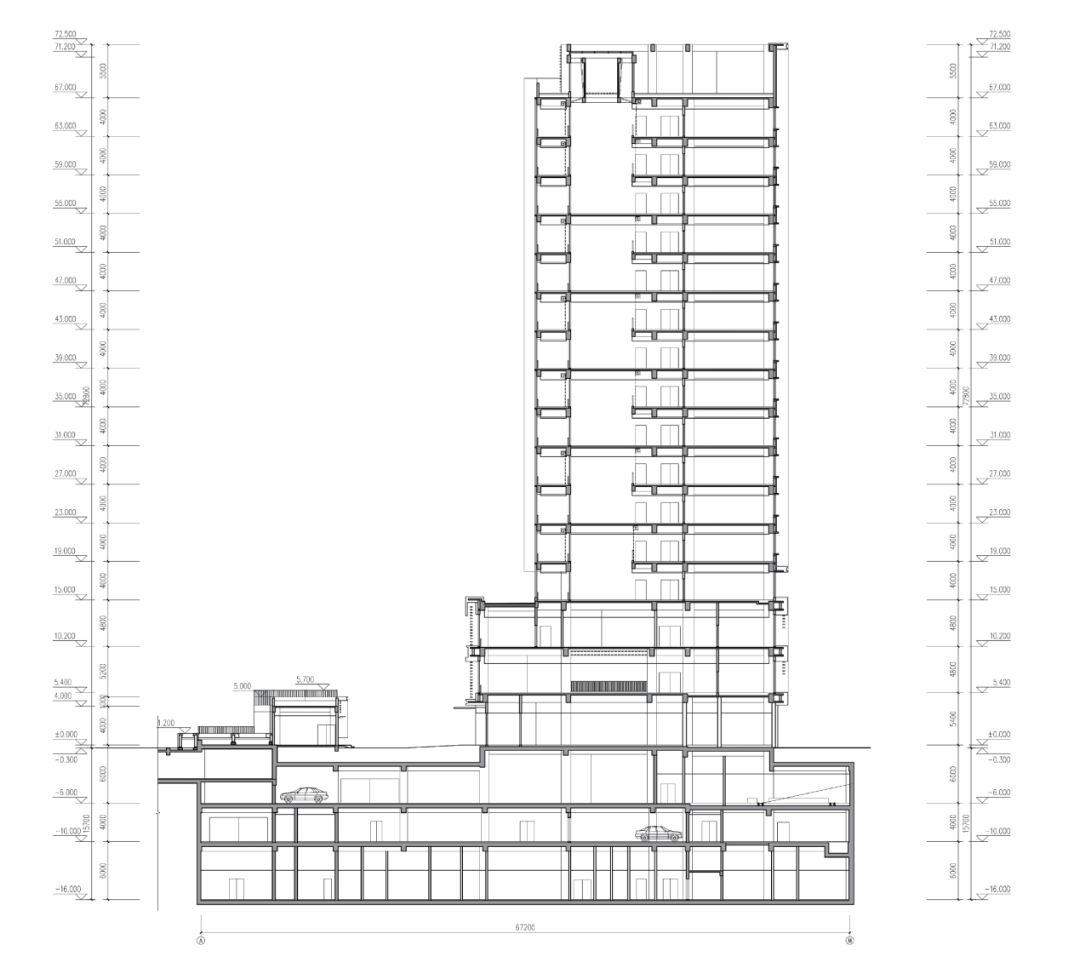

1-1剖面图
2-2剖面图
>
