许昌市中心医院新院区
2019/09/25 10:11
```

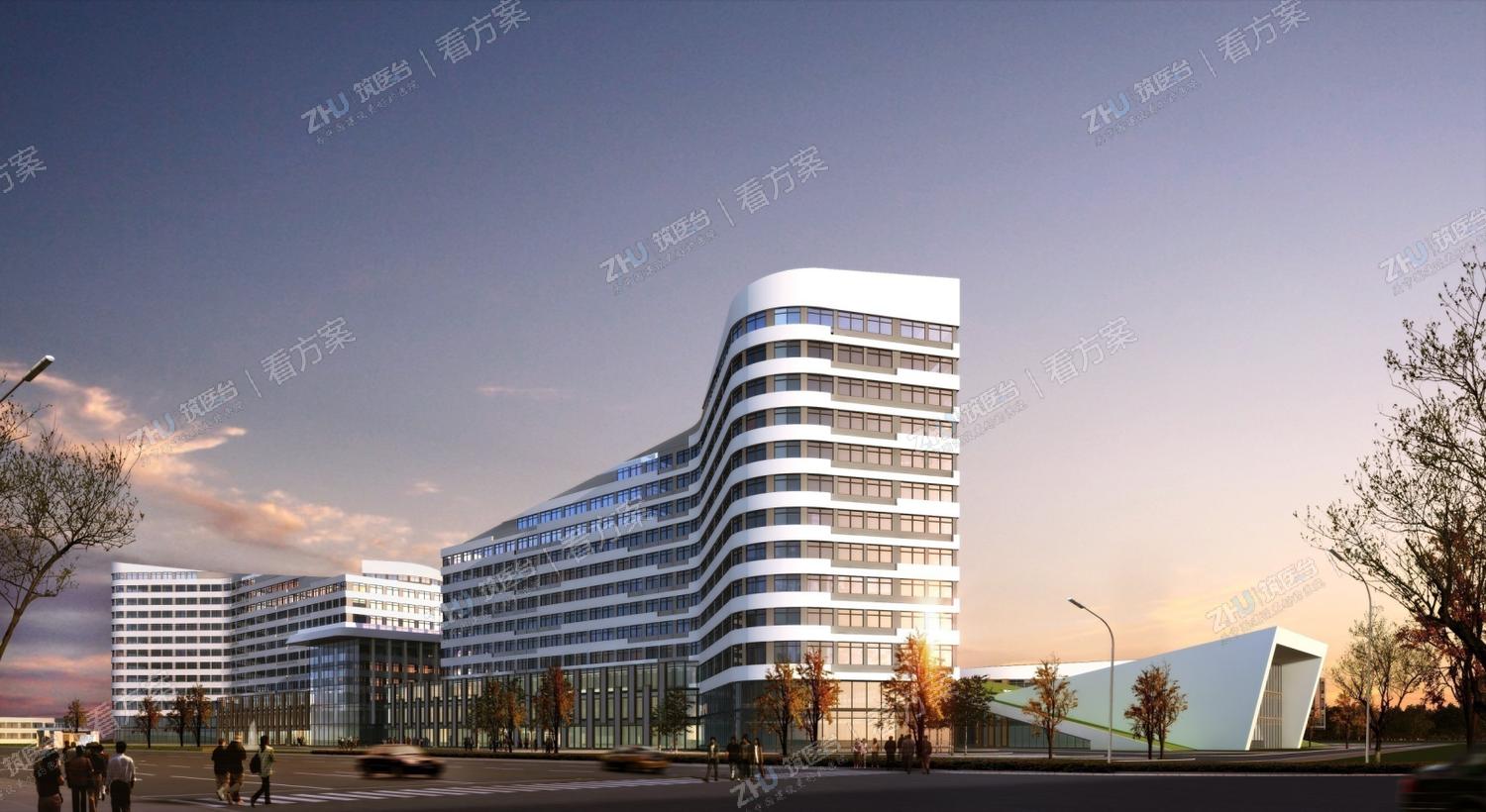

许昌市中心医院新院区正视图
```
许昌市中心医院新院区
2019/09/25 10:11
```

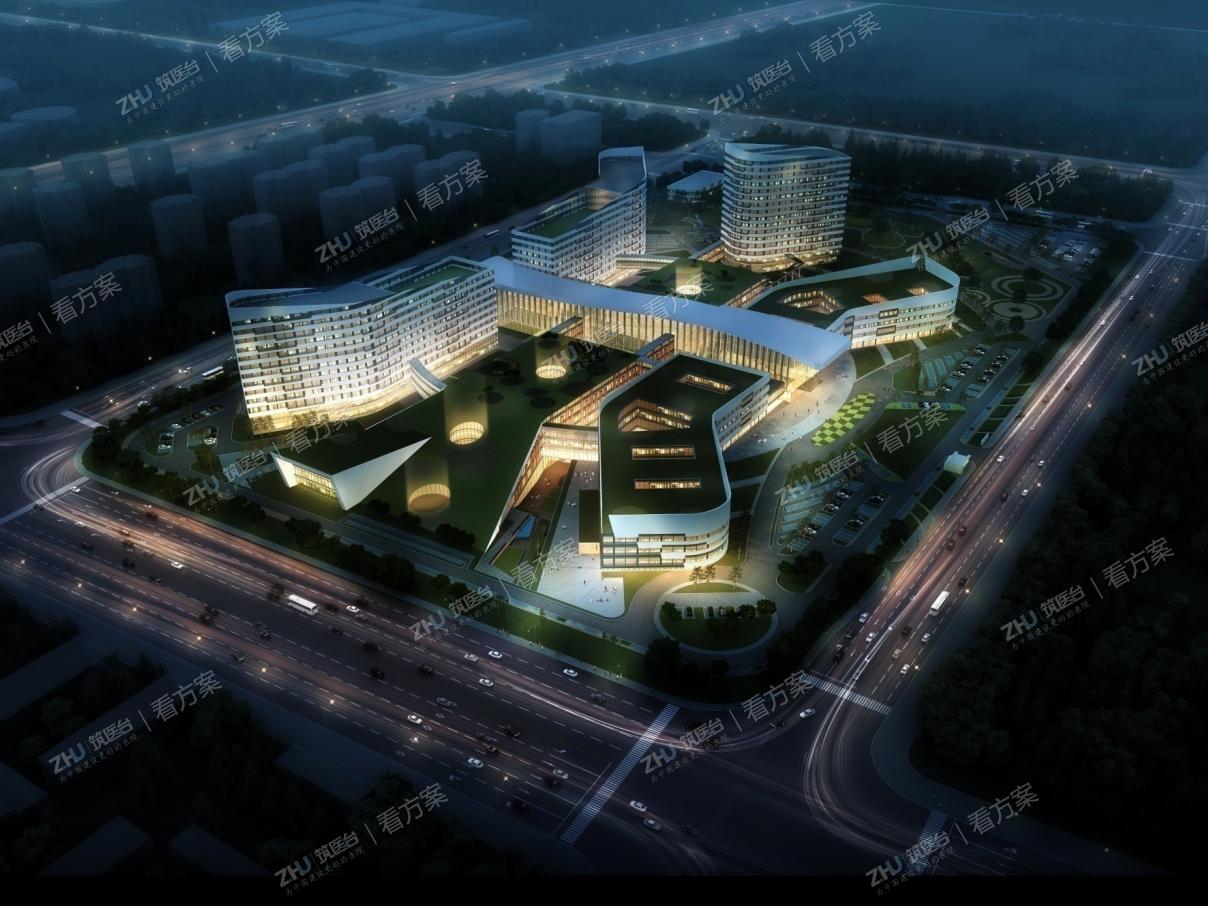

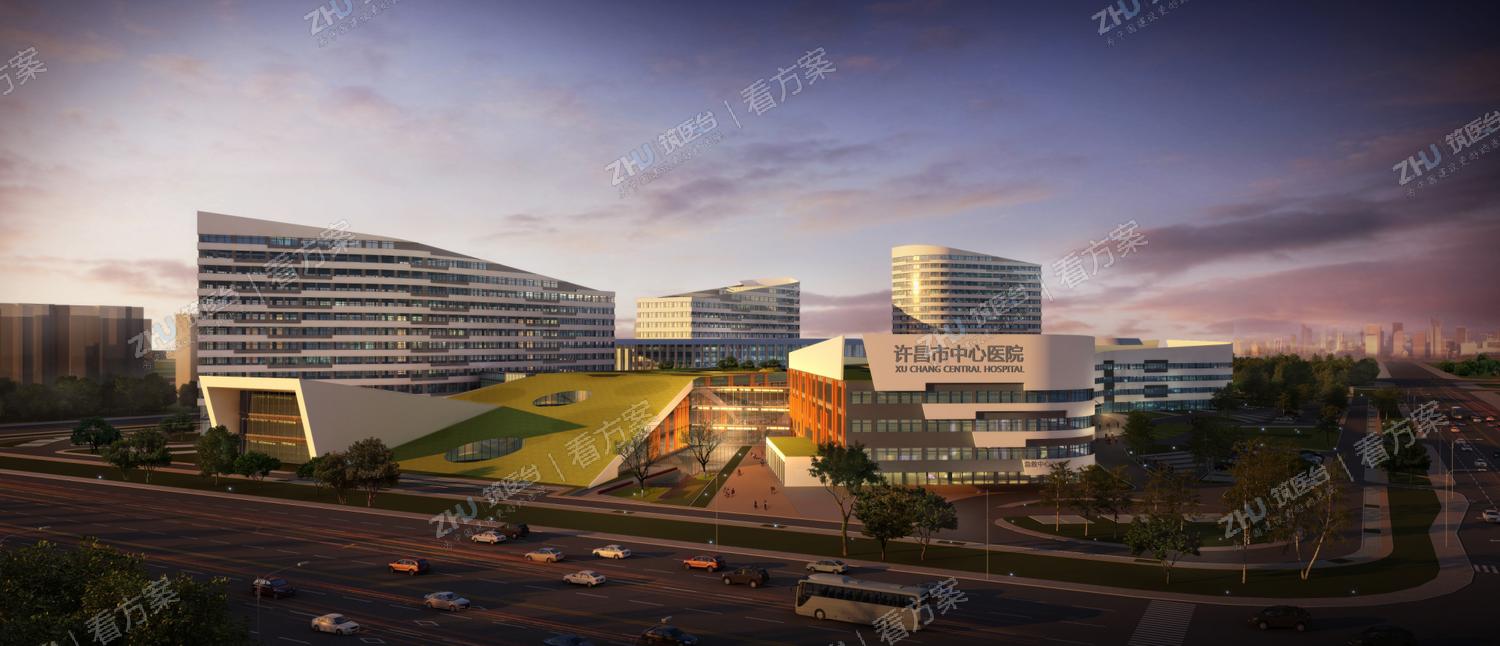

许昌市中心医院新院区夜景鸟瞰图
```
许昌市中心医院新院区
2019/09/25 10:11
```

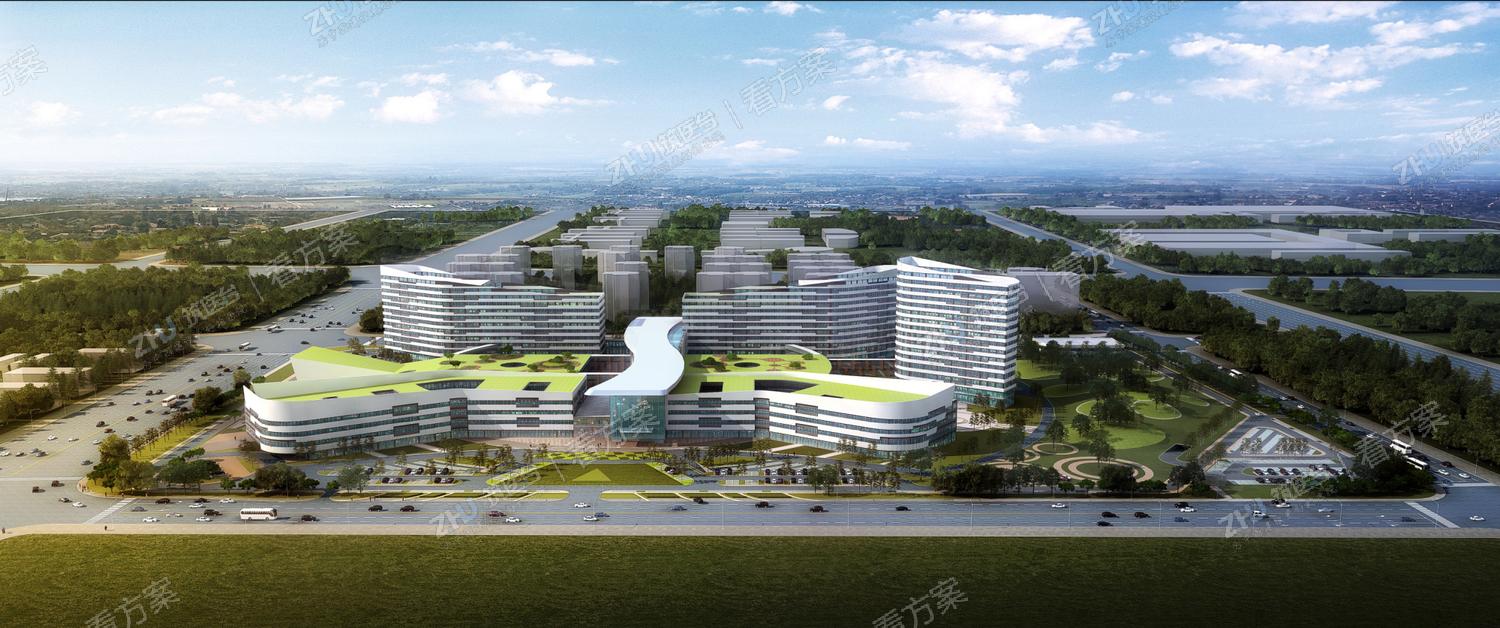

许昌市中心医院新院区全景图
```
许昌市中心医院新院区
2019/09/25 10:11
```
许昌市中心医院新院区全景图
```
许昌市中心医院新院区
2019/09/25 10:11
```
许昌市中心医院新院区主视图
```
许昌市中心医院新院区
2019/09/25 10:11
```
许昌市中心医院新院区正视图
```

许昌市中心医院新院区

2019/09/25 10:29

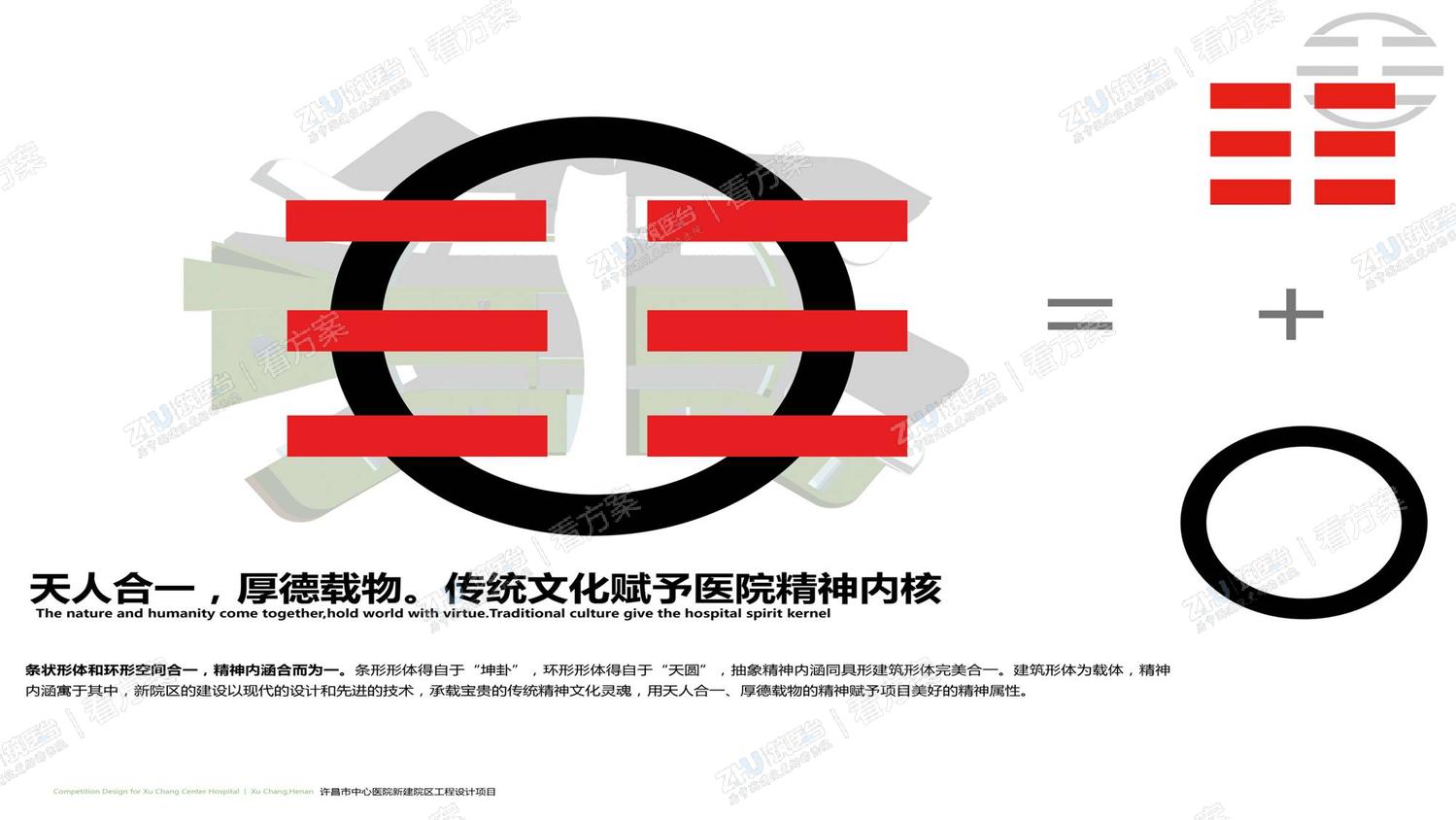

 方案灵感来源。借用传统文化的“坤卦”厚德载物——大地之德来承托医生救死扶伤的光辉形象。因此命名为“Healing Land(坤愈园)”。

许昌市中心医院新院区

2019/09/25 10:29

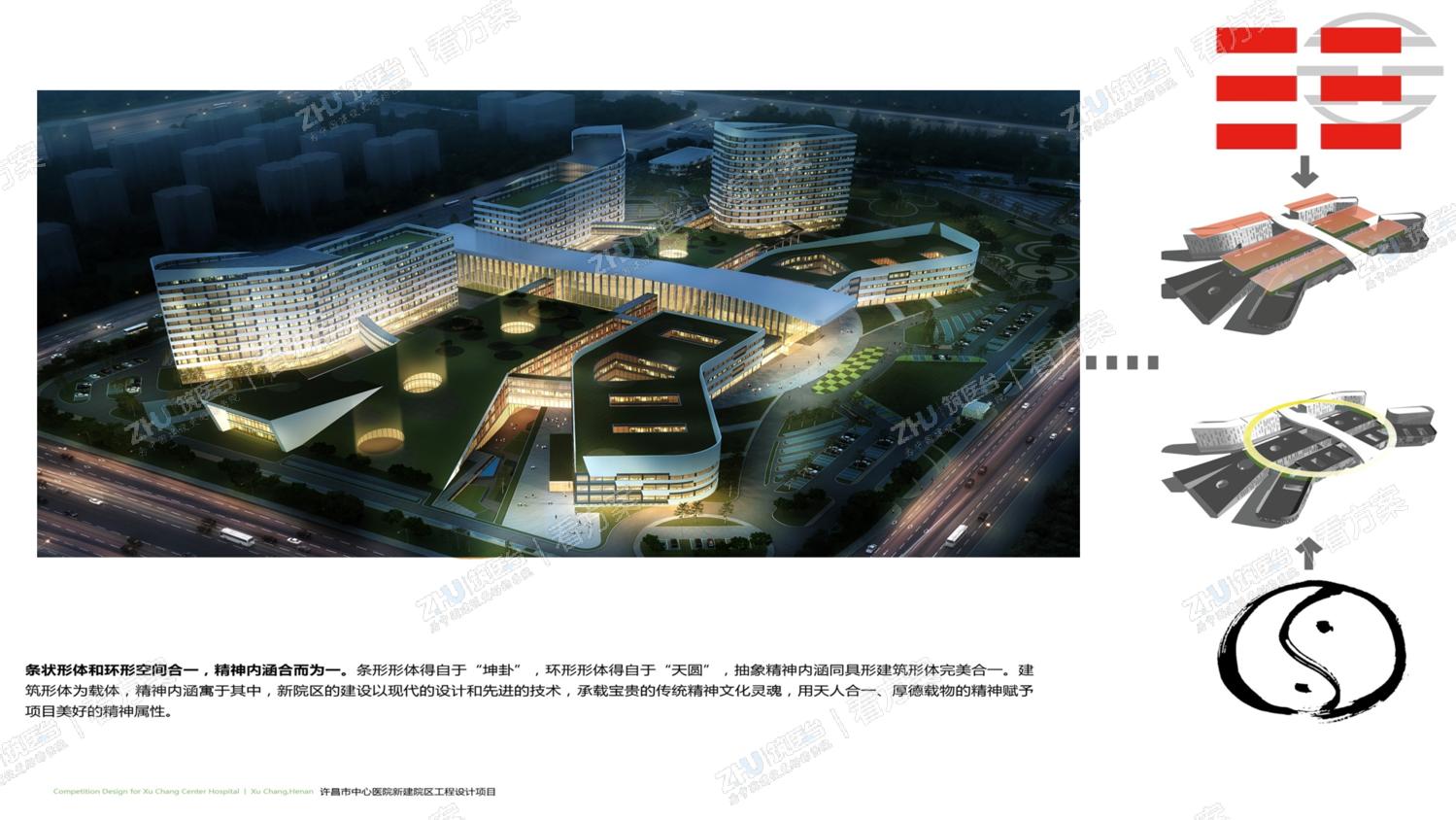

在院区规划上，利用“坤”卦象形“三”依次排开门诊、医技、病房楼三段式；“坤”即象征土地与繁荣；将三段式贯以环形连廊，“圆”即象征天空与希望。

许昌市中心医院新院区

2019/09/25 10:29

“圆”即象征天空与希望。曲线的主街代表水和河流象征河南与其他城市连结一心，功能体块的高低起伏代表叠峦起伏的山脉。因此，坤愈园是天与地的凝聚之境，孕育万物的自然之源。

许昌市中心医院新院区

2019/09/25 10:29

 在医院建筑总体设计中，从形态角度来看，大致分为集中式、半集中式、分散式。本案结合许昌市当地特有的城市结构肌理及地块特点，采用高效的集中式与院落式相结合的布局方式。

许昌市中心医院新院区
2019/09/25 10:29
```

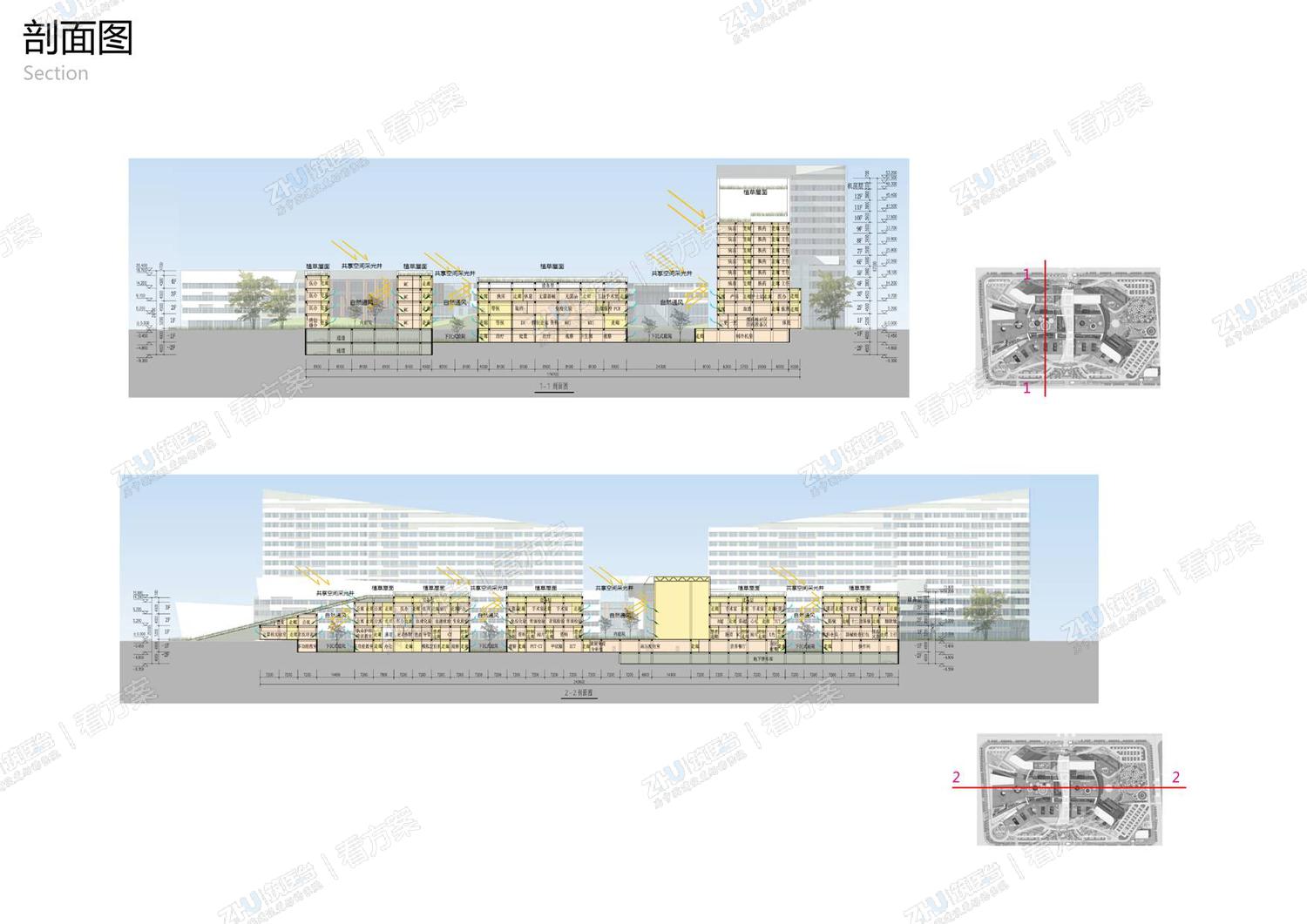

医院剖面图
```
许昌市中心医院新院区
2019/09/25 10:29
```

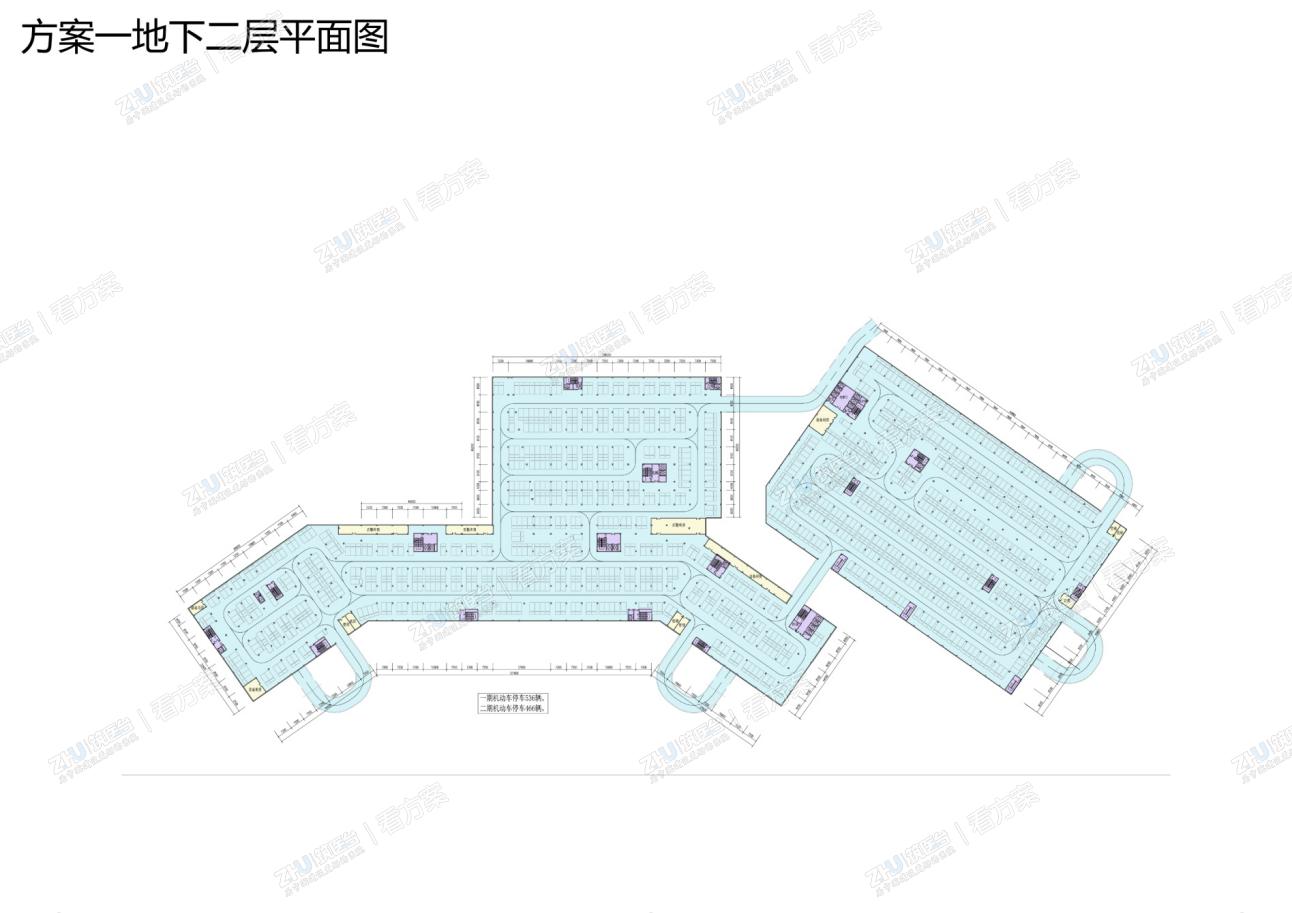

医院地下二层平面图
```
许昌市中心医院新院区
2019/09/25 10:29
```
医院地下二层平面图
```
许昌市中心医院新院区
2019/09/25 10:29
```

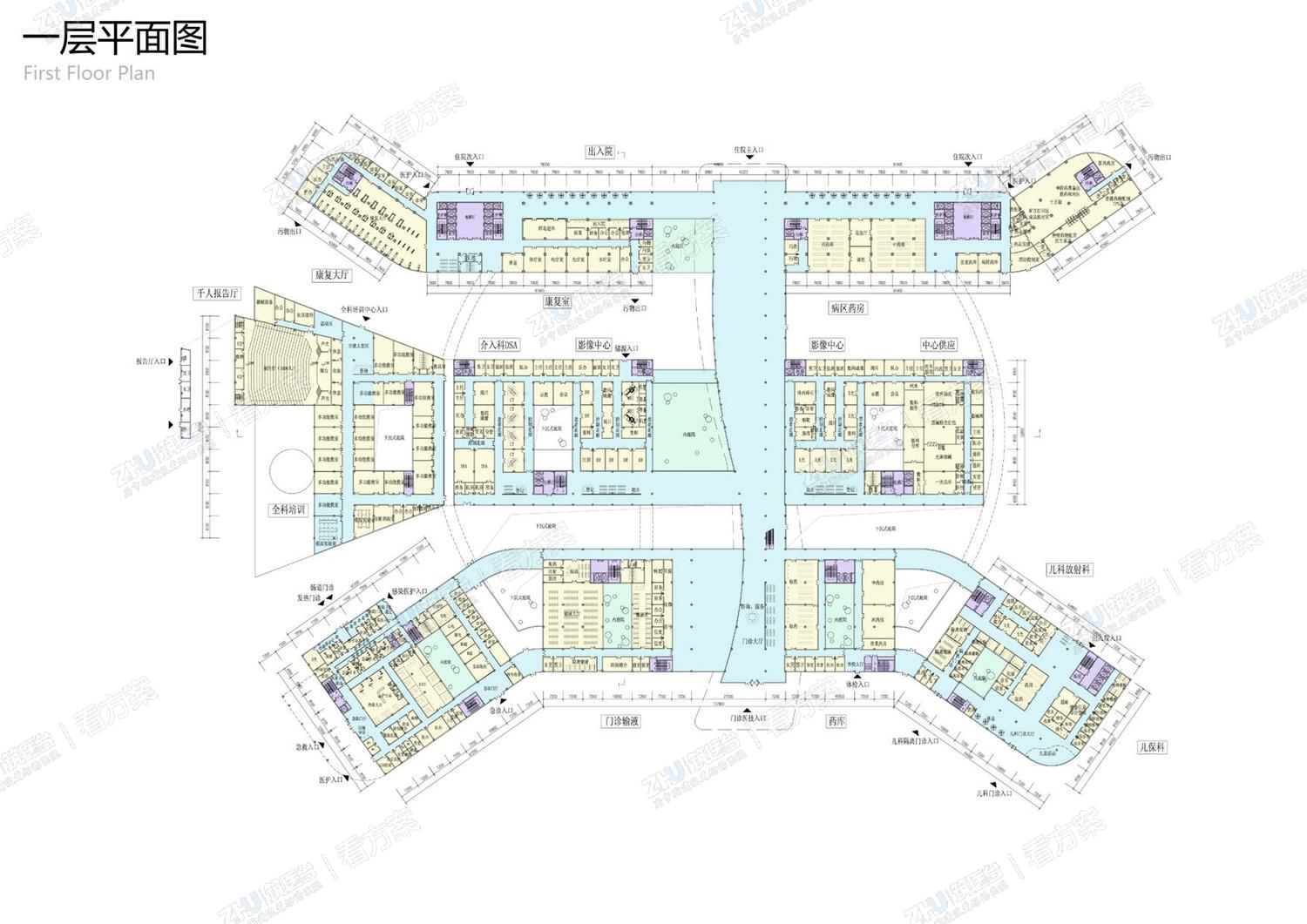

医院一层平面图
```
许昌市中心医院新院区
2019/09/25 10:29
```

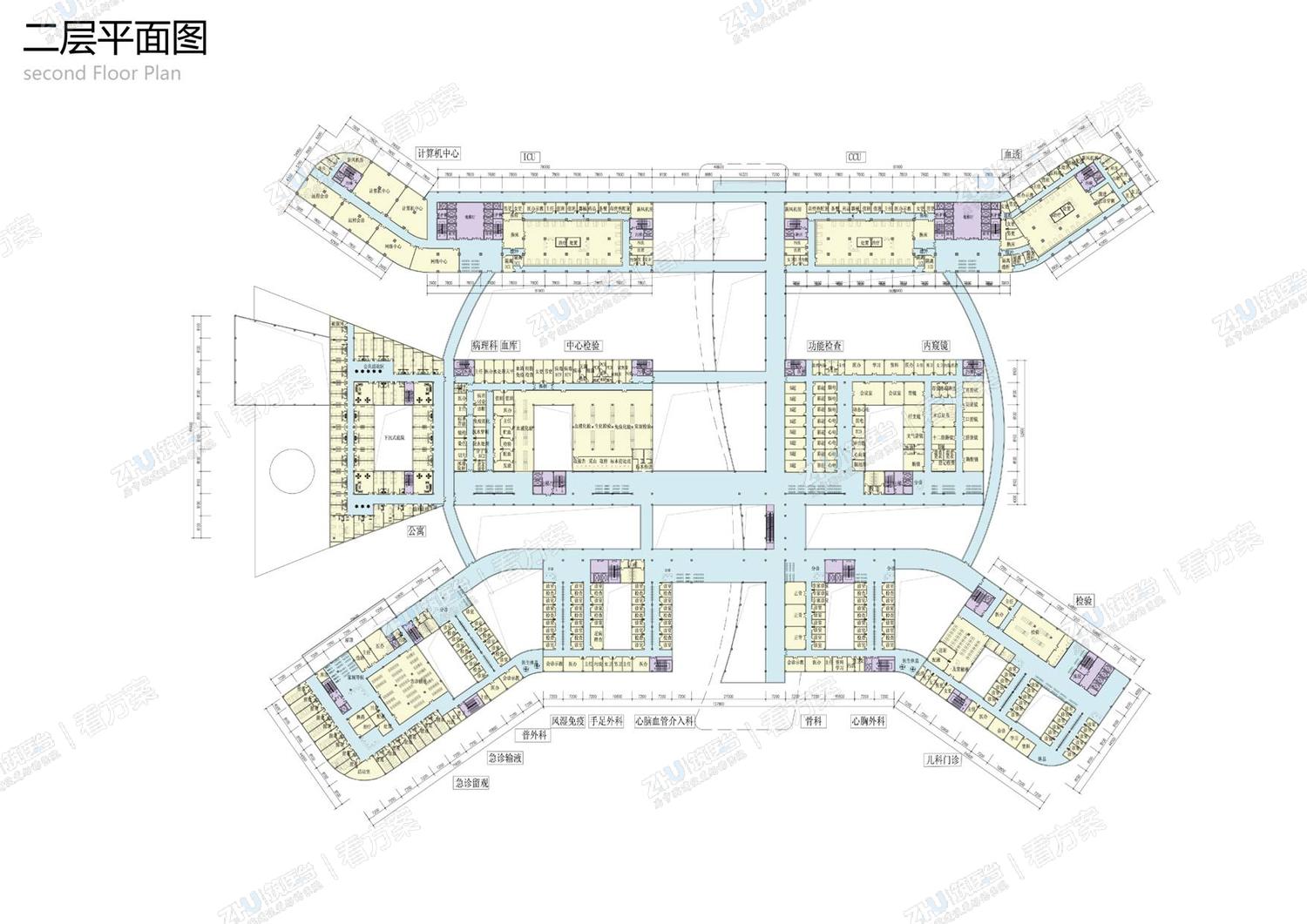

医院二层平面图
```
许昌市中心医院新院区
2019/09/25 10:29
```

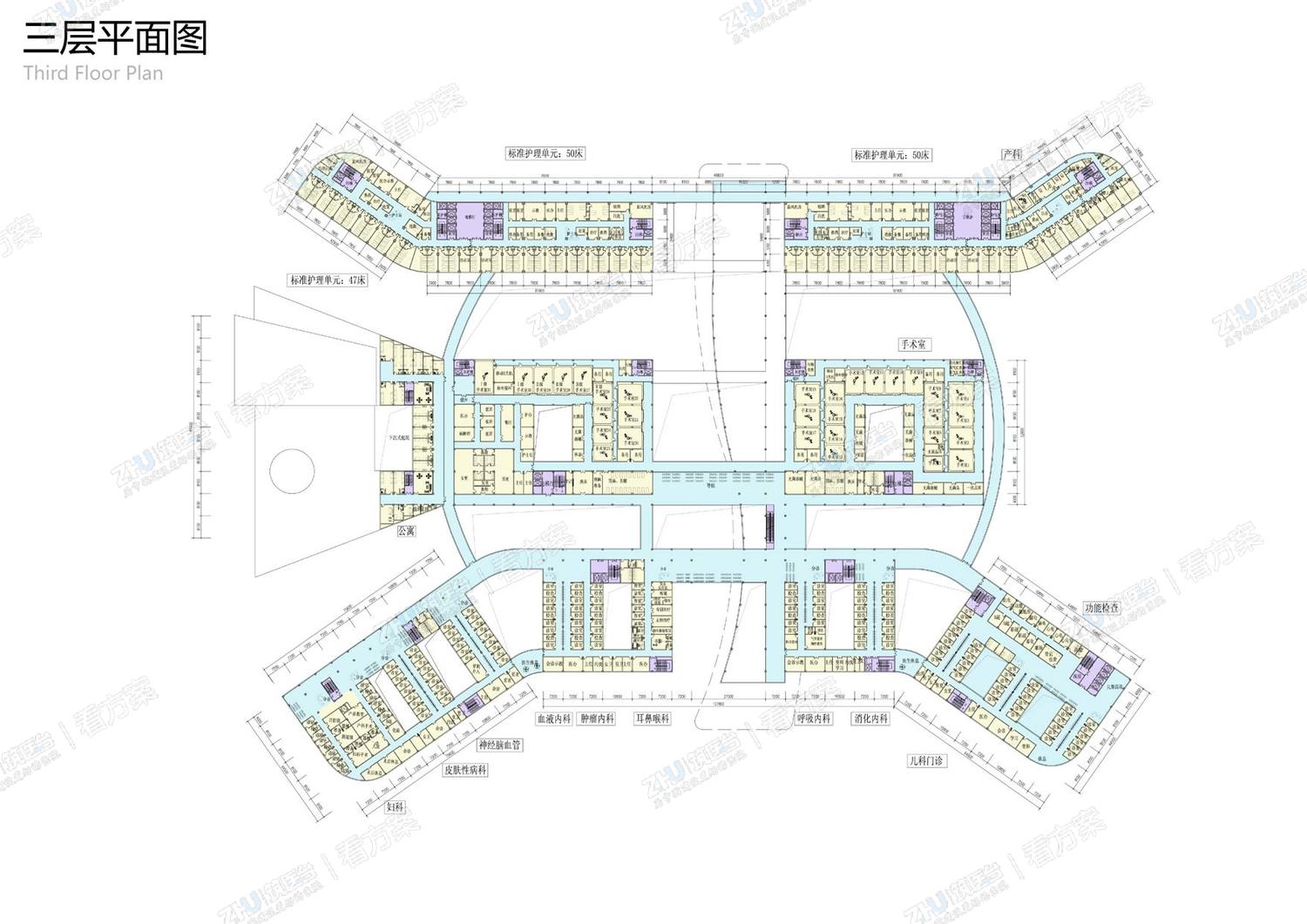

医院三层平面图
```
许昌市中心医院新院区
2019/09/25 10:29
```

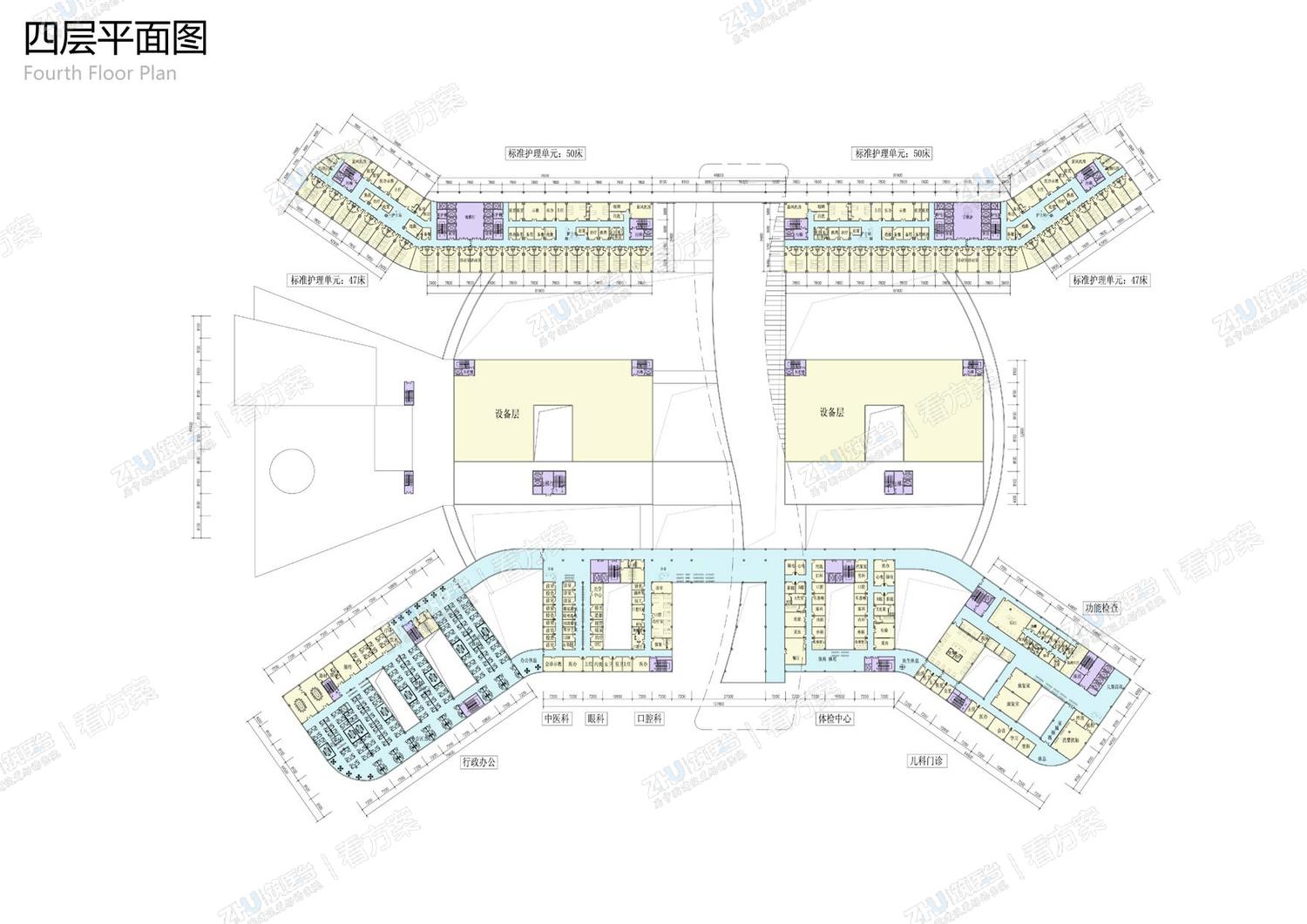

医院四层平面图
```
许昌市中心医院新院区
2019/09/25 10:29
```

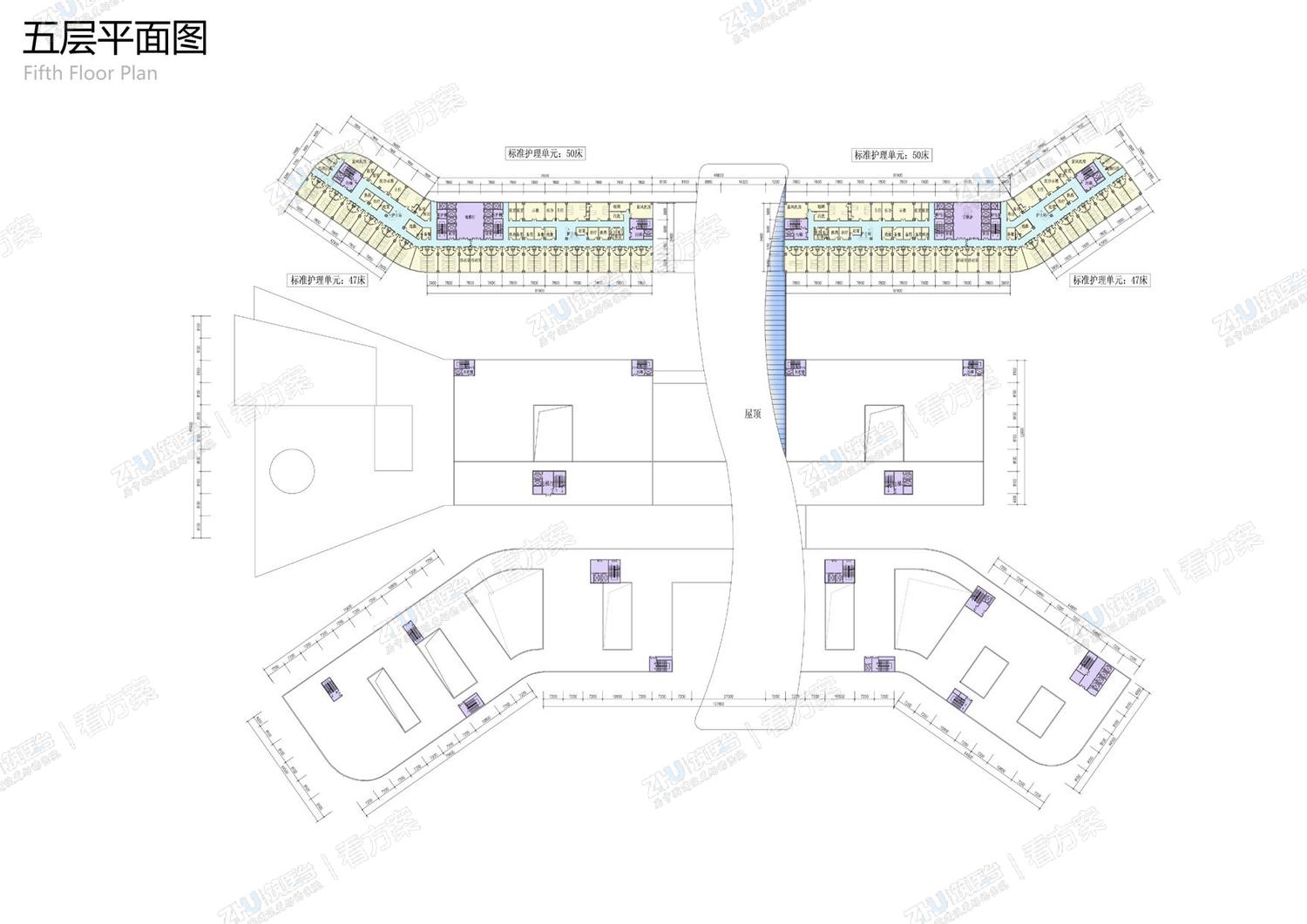

医院五层平面图
```
许昌市中心医院新院区
2019/09/25 10:29
```

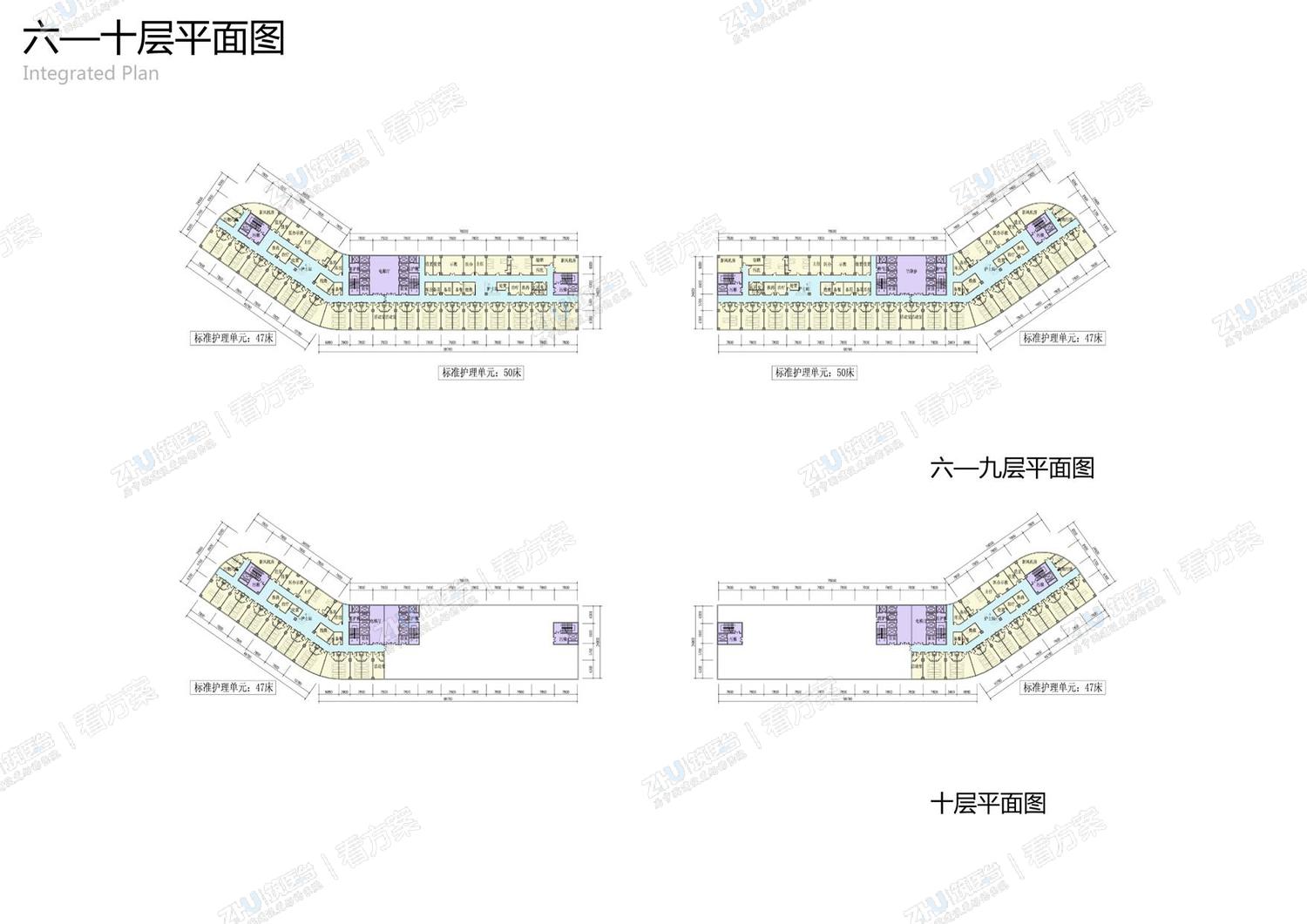

医院六~十层平面图
```
许昌市中心医院新院区
2019/09/25 10:29
```

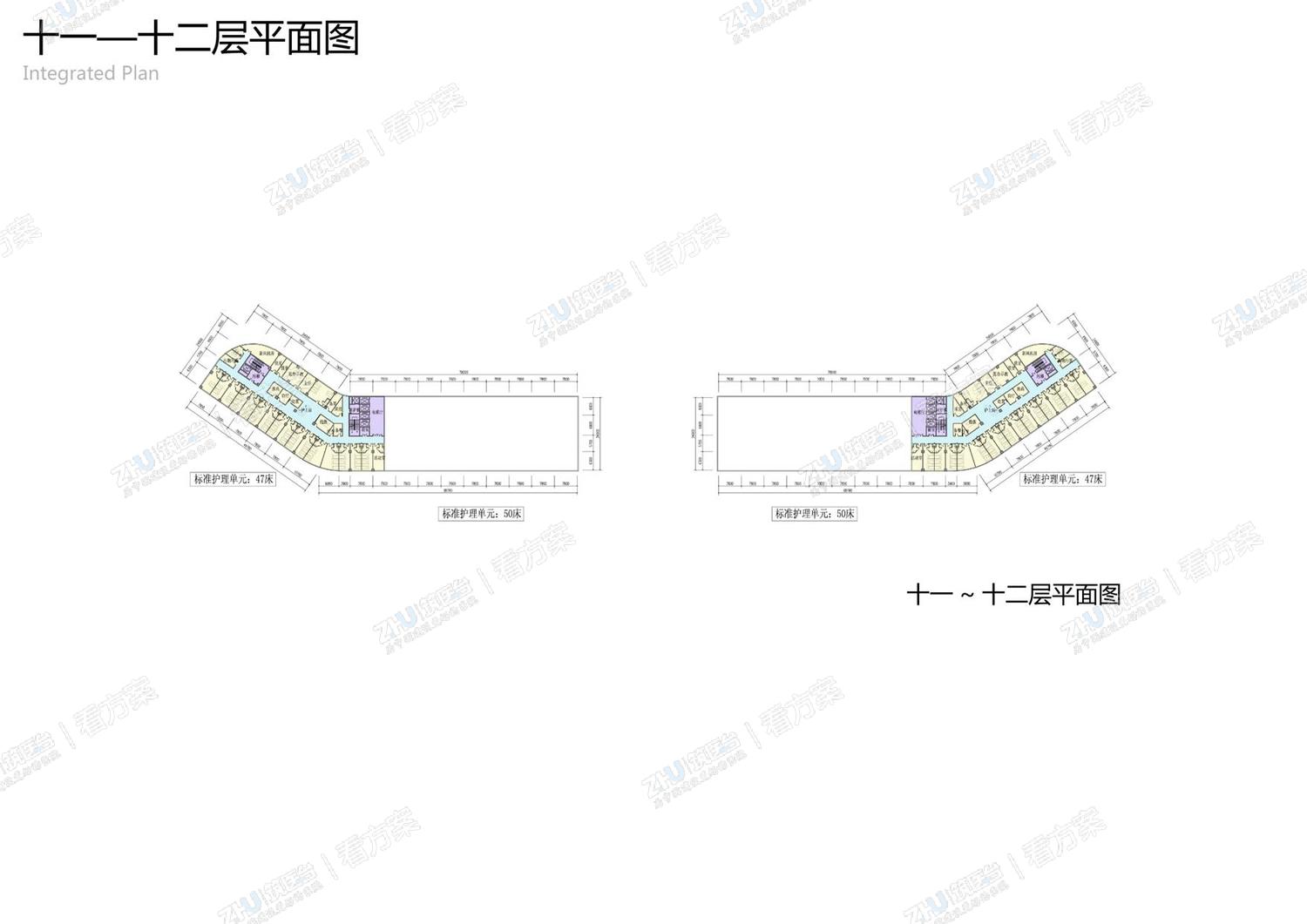

医院十一~十二平面图
```
许昌市中心医院新院区
2019/09/25 10:29
```

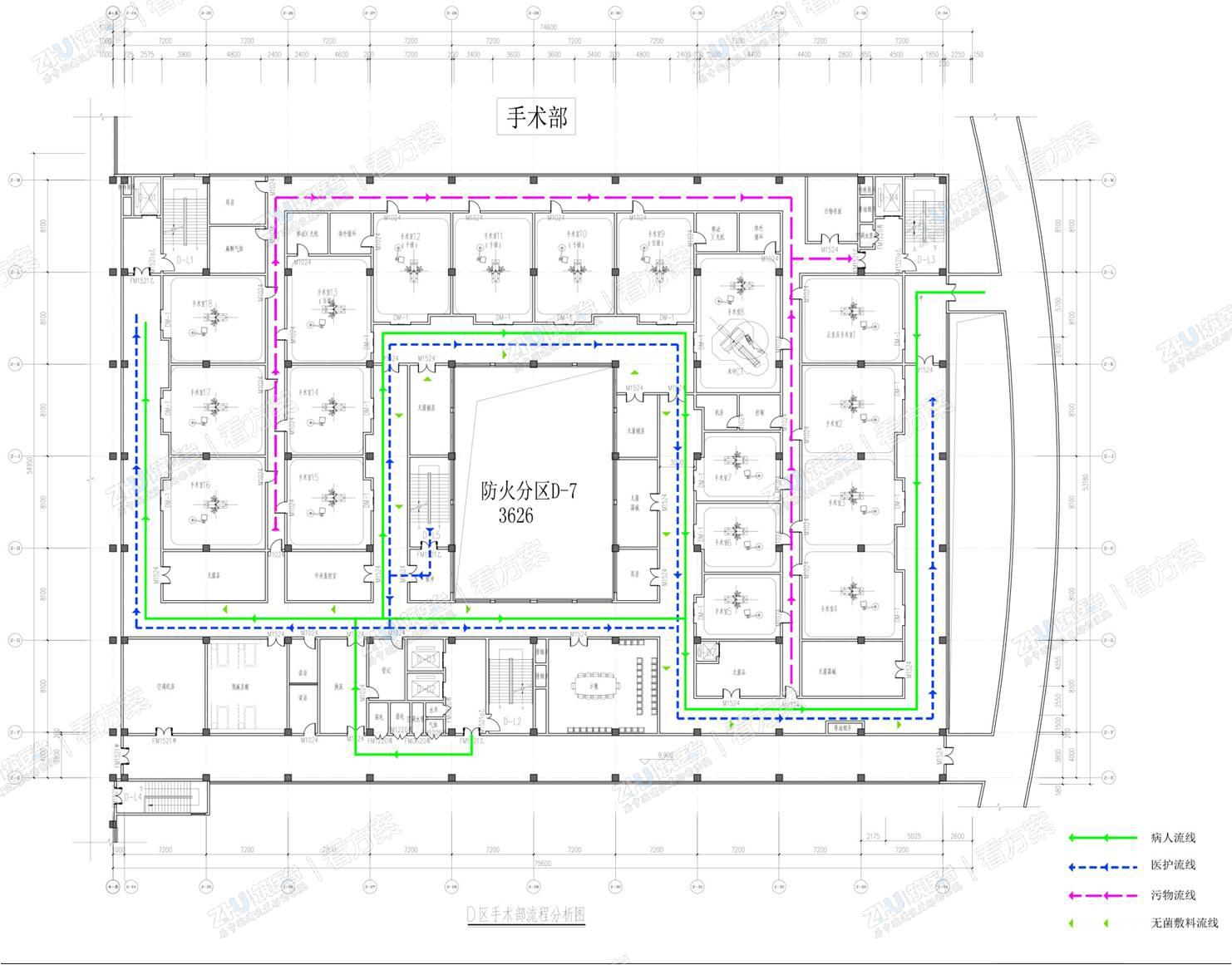

医院手术部平面流线分析图
```

许昌市中心医院新院区

2019/09/25 10:29

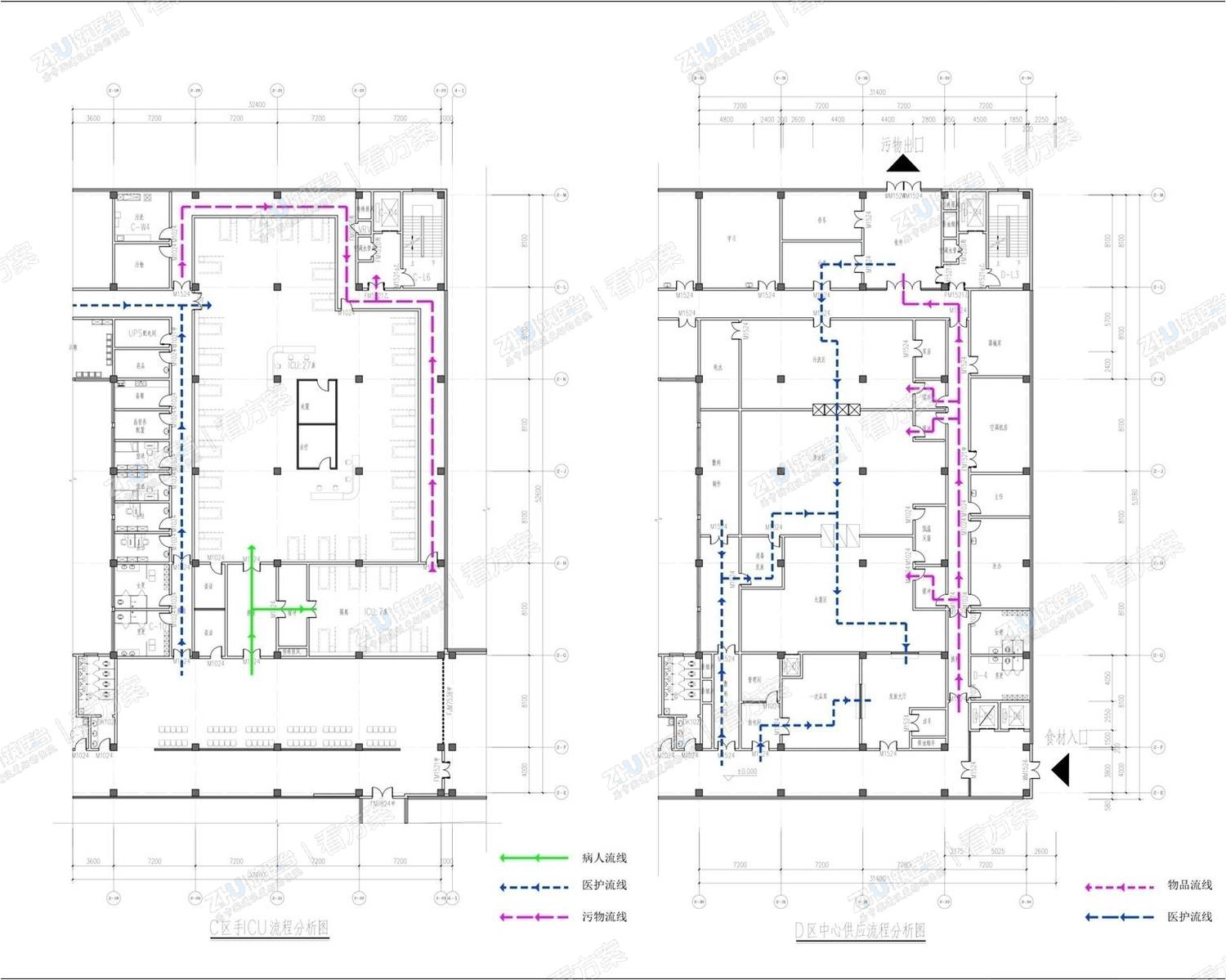

医院ICU、中心供应室平面流线分析图

许昌市中心医院新院区
2019/09/25 10:29
```

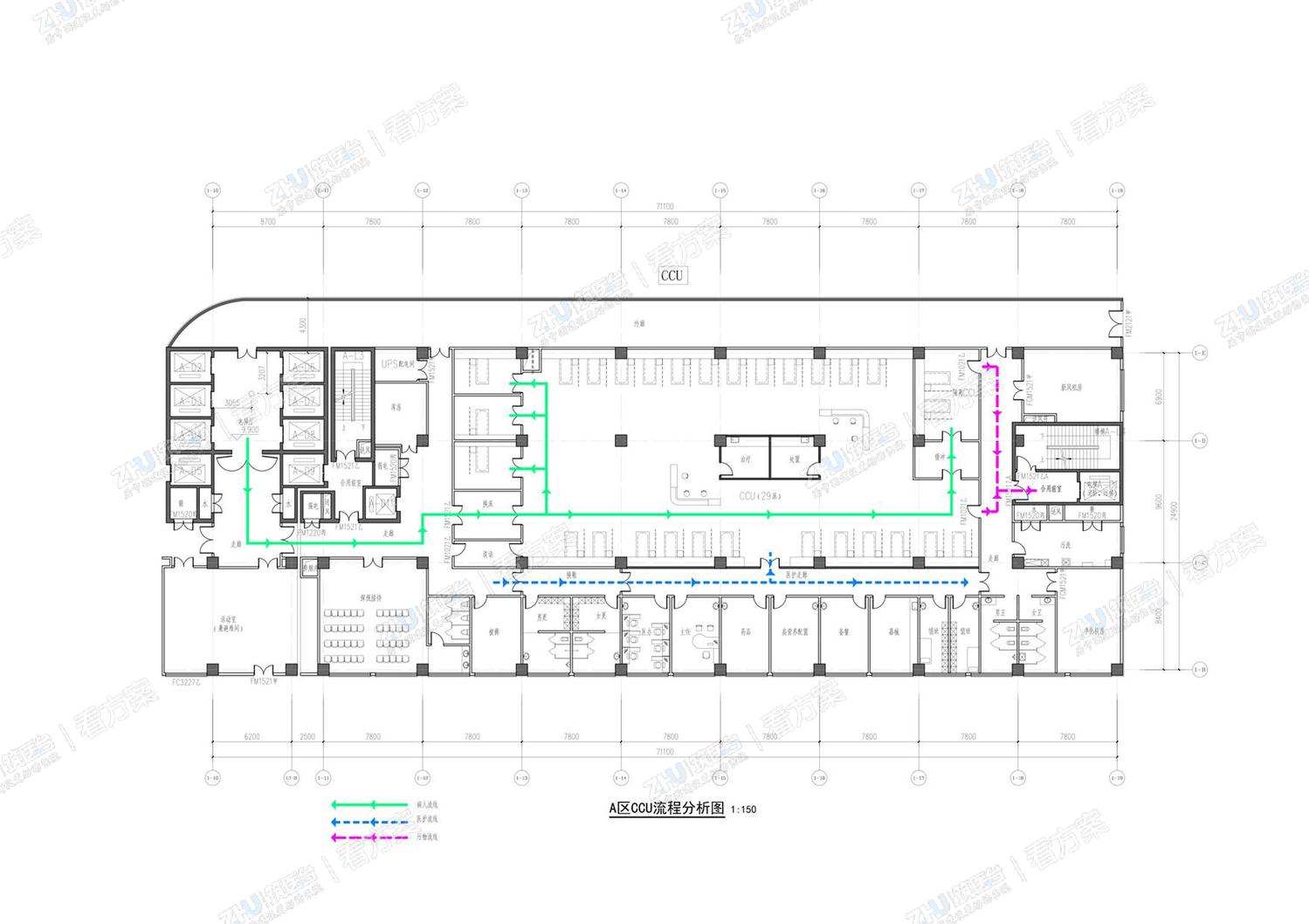

医院CCU平面流线分析图
```
许昌市中心医院新院区
2019/09/25 10:29
```

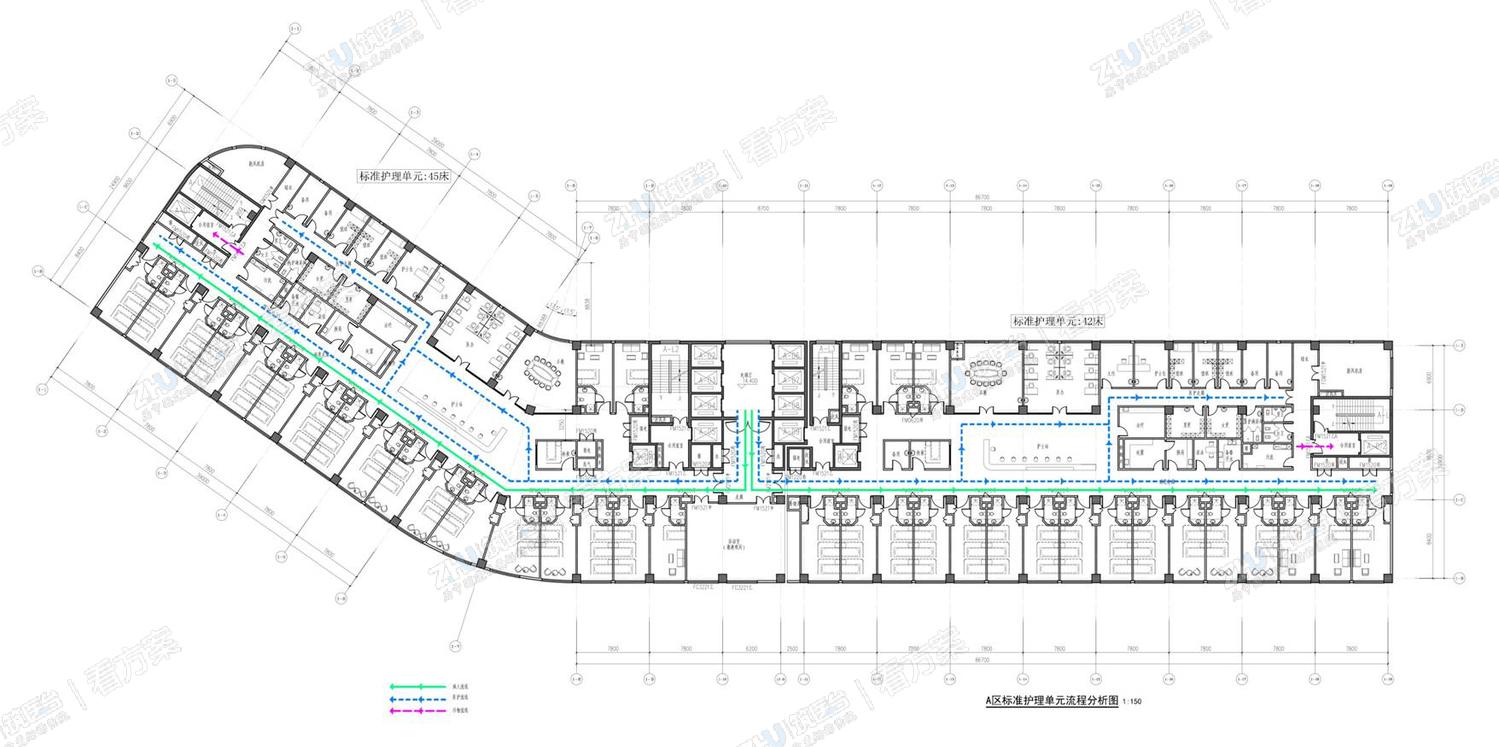

标准护理单元平面流线分析图
```
许昌市中心医院新院区
2019/09/25 10:29
```

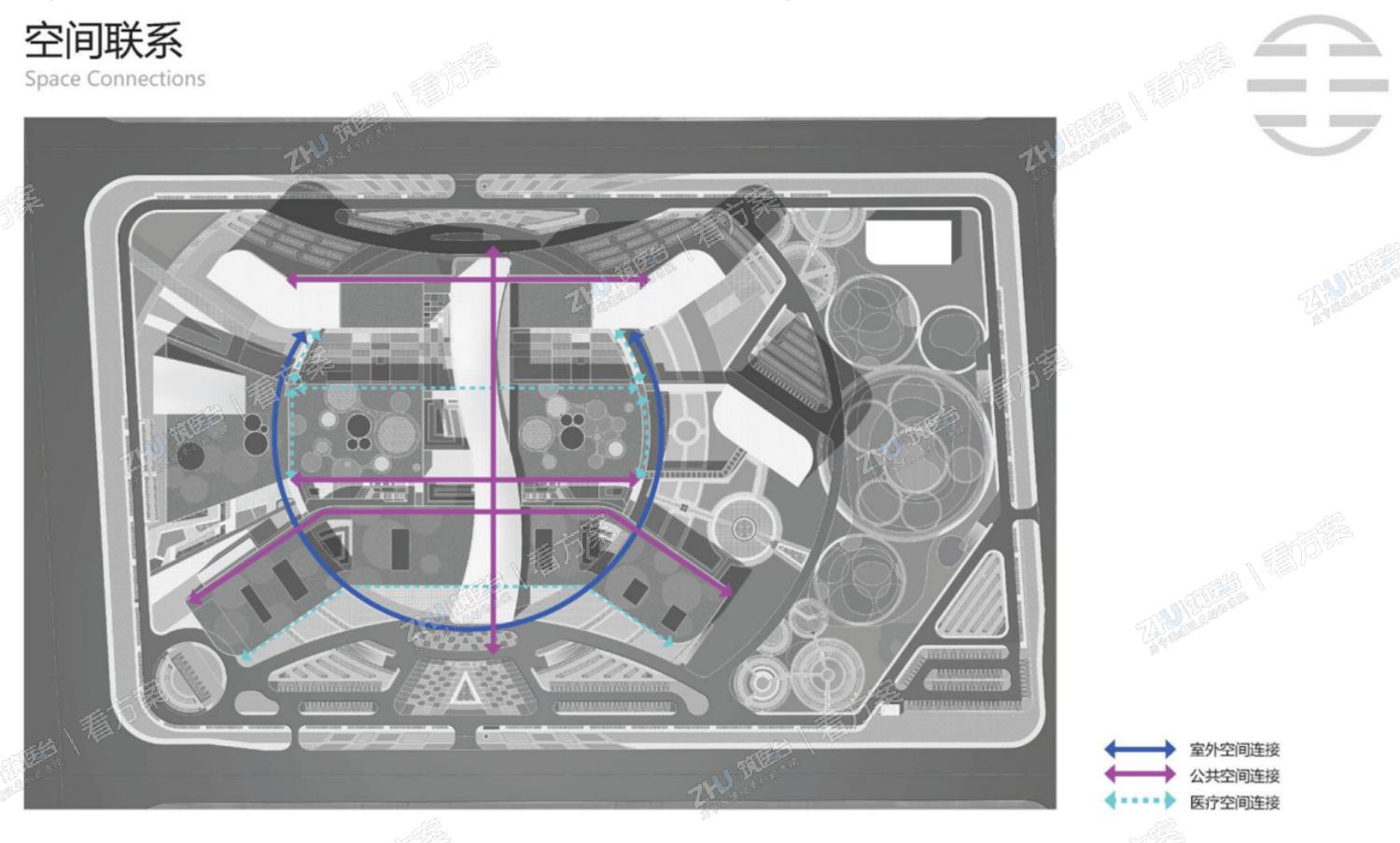

医院各空间联系平面图
```
许昌市中心医院新院区
2019/09/25 10:29
```

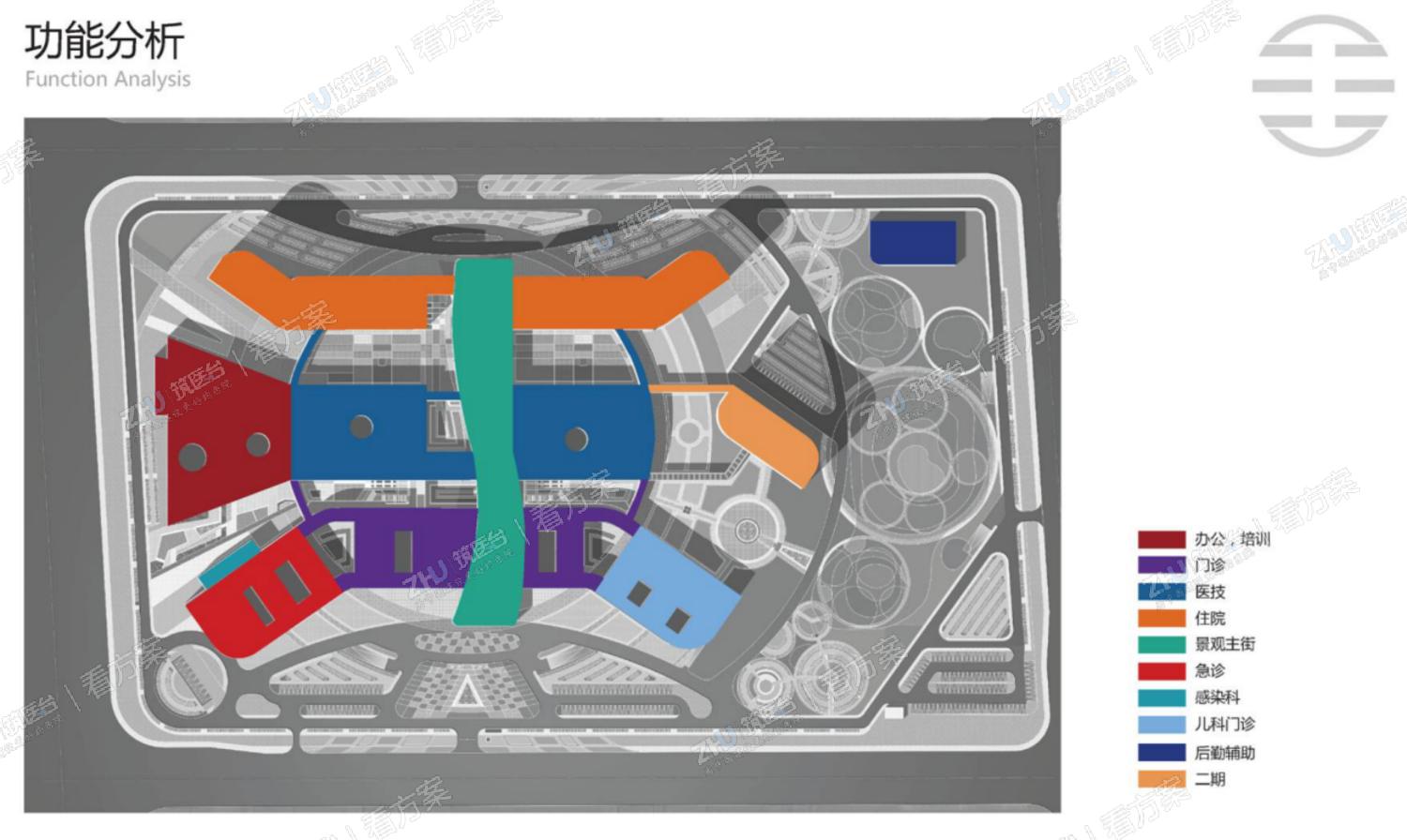

医院功能分析图
```
许昌市中心医院新院区
2019/09/25 10:29
```
医院光照、通风设计分析
```
许昌市中心医院新院区
2019/09/25 10:29
```

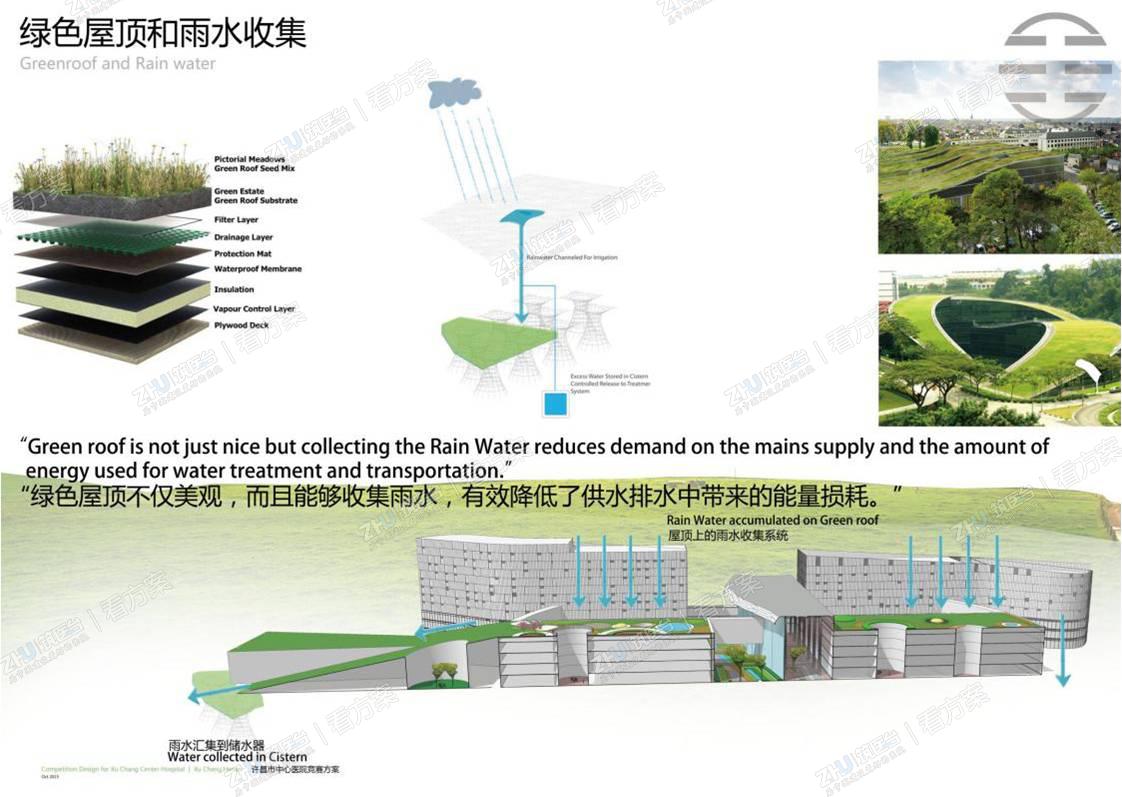

绿色屋顶和雨水收集设计分析
```
许昌市中心医院新院区
2019/09/25 11:01
```
医院太阳能节能设计分析
```
