在大数据、大健康的时代背景下,作为中医发展重要载体的中医院既迎来机遇,也面临挑战。如何将传统的中医文化与现代医疗建筑相结合,创造出契合中医哲学的医养环境,成为现代中医院设计的构思重点。本文以深圳市中医院光明院区为例,看它是如何解决项目设计难点,融入现代医学模式,实现对中医文化和传统建筑文化的传承与创新。

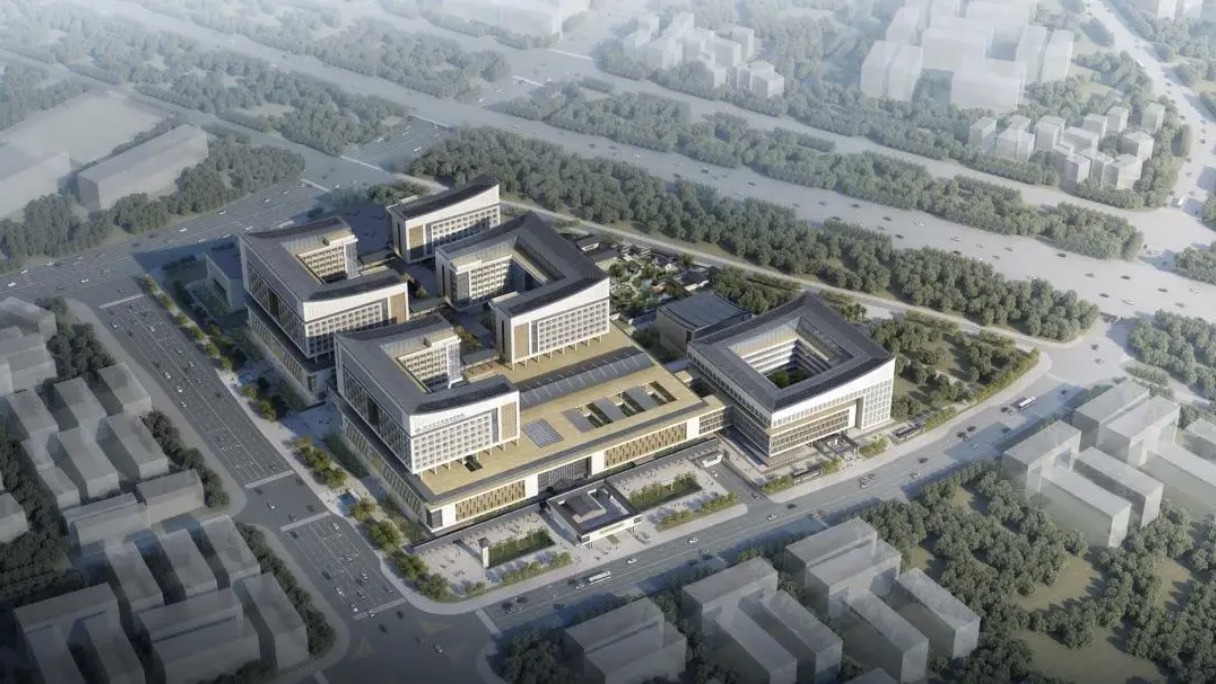

▲深圳市中医院鸟瞰图
关于医院
深圳市中医院始建于1975年,包含光明院区、福田院区、针灸医院和科教中心“一院四区”,现已成为一所集医疗、教学、科研、预防、保健、康复为一体的大型综合性三级甲等中医医院。深圳市中医院光明院区项目是国内目前规模最大的中医院项目,由深圳市建筑设计研究总院有限公司本原医疗建筑设计研究院进行建筑设计,该项目也是国内首个医疗工艺设计单独招标项目,其医疗工艺设计由香港澳华医院建筑设计咨询有限公司完成。该项目规划用地+规划总用地面积11.16万平方米,总建筑面积51.5万平方米,总床位3000张。

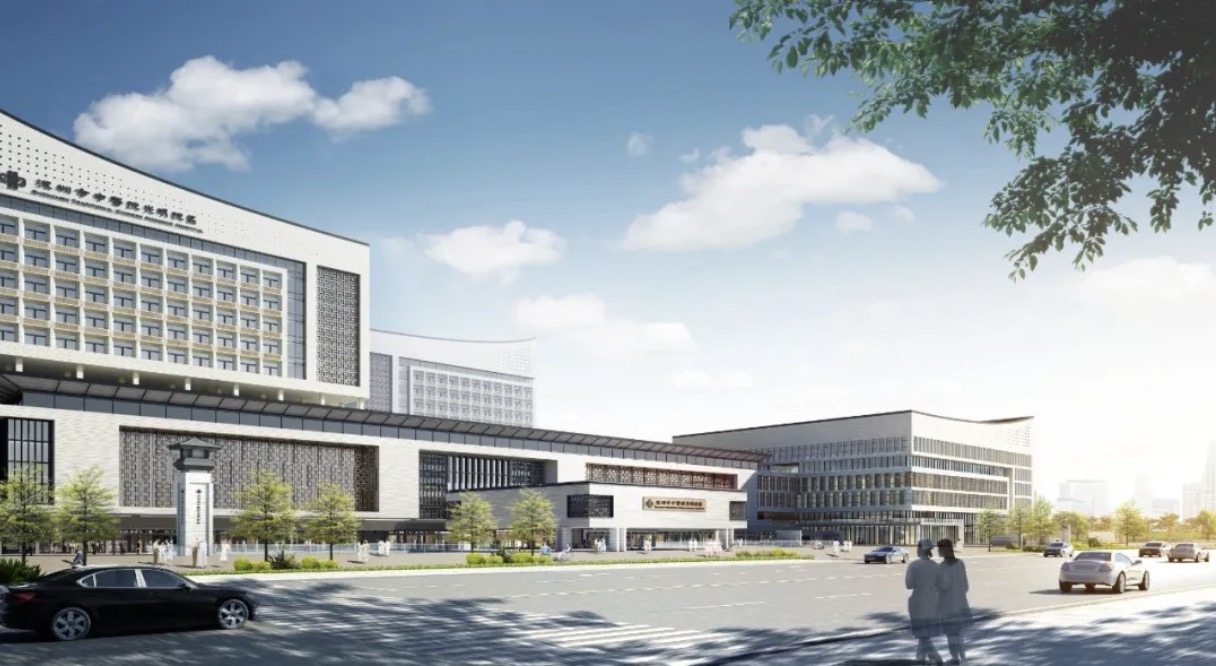

▲主入口人视角效果图
设计难点
分期建设
医院分三期完成,如何创造符合医院发展要求的布局,既能保证各期形象的独立与完整性,又能形成紧密的功能联系?
医疗模式
医院总床位数达3000床,如何有效区分不同疾病的病患,避免交叉感染,又能共享大型医技功能,提升医疗救治效率?
交通组织
项目用地较小,建筑密度高,交通流量大,如何在紧张的用地中梳理城市交通,保障医院日常的稳健运营?
环境布局
项目用地四周环路。其中东侧为龙大高速,与用地直线距离为78m,交通流量巨大,噪声污染严重。如何保证环境品质,打造一个疗愈型医院?

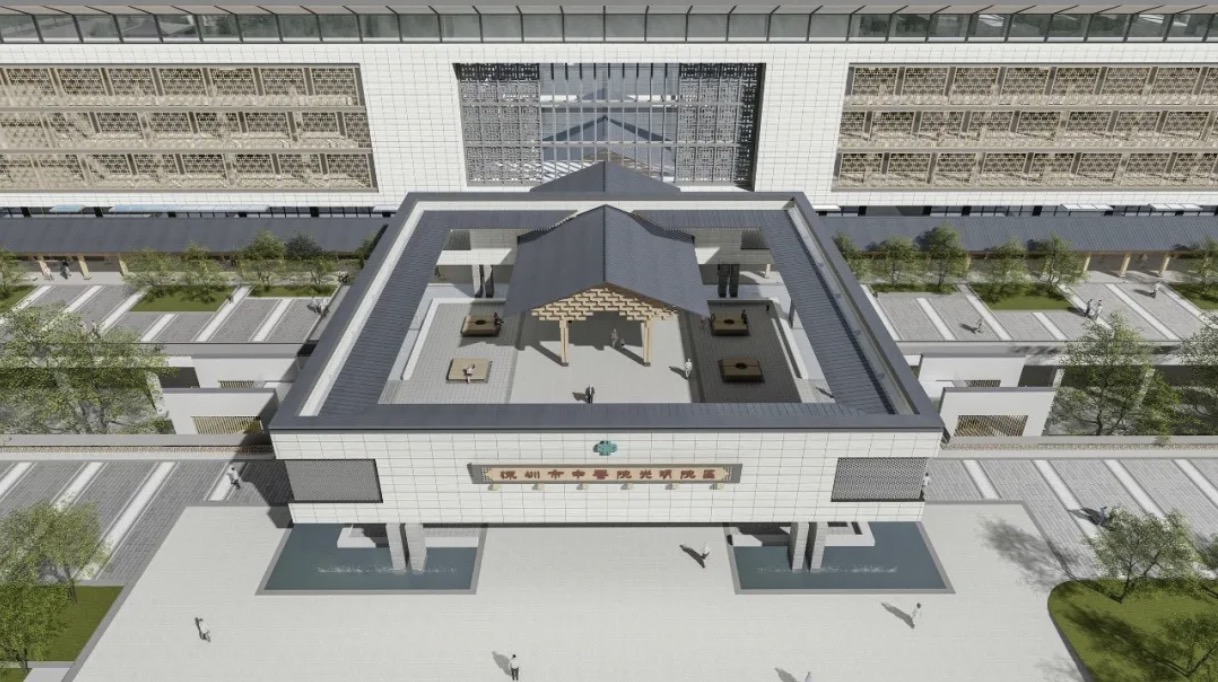

▲主入口门坊鸟瞰图
设计亮点
人性化立体交通 既可以避免传统车辆在路边落客造成的城市干道交通拥堵,又能缩短患者行走距离,实现无风雨接驳。
多中心布局模式 方案创造了一种高效、多中心的医疗模式,各中心设置独立的出入口,以疏散超大型医疗综合体大量而集中的交通和人流压力。

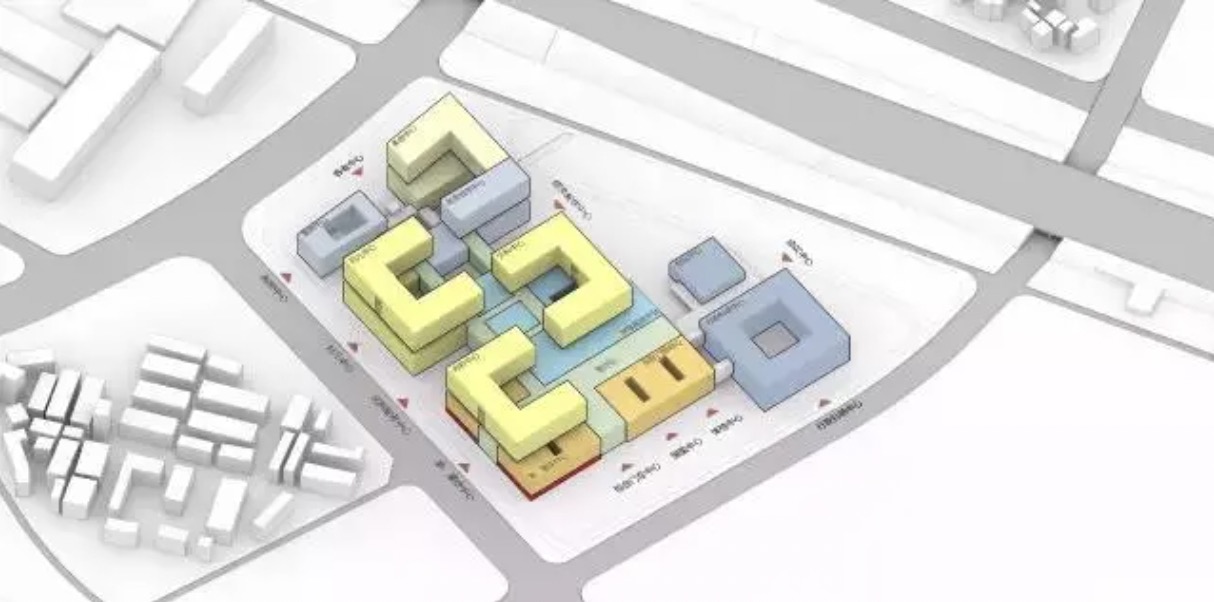

▲多中心模式图
双街式流线组织
方案设计了相关联的门诊街和住院街构成的空间体系,以分别建立门诊、住院与医技之间的便捷联系。同时,建筑内植入多种服务设施和共享功能,为全院提供优质服务,并配置艺术画廊、景观雕塑,以营造优美、宁静、充满人文关怀的医养环境。
高效能后勤系统
后勤系统由洁物供应和污物回收两部分组成,地下一层场地中央设有配货储藏区,以缩短物流运输半径。地下二层的污物回收系统由各单元专用污梯、污物通道、污物暂存区和专用污物出口组成。
灵活型分期组合
医院将医疗街和模块化设计相结合,创造了一个既变化丰富,又能灵活生长的医院功能体系。所有将来可扩展的功能均可方便地与既有体系相融合,成为新体系的一部分。

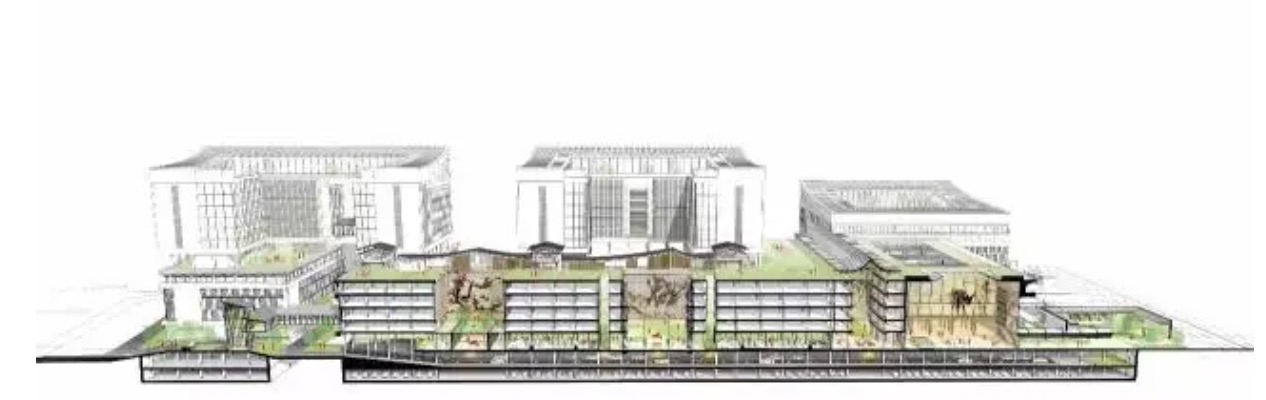

▲剖面透视图
新型中式医养环境
将传统医学观念与深圳的创新文化相融合,创造出具有传统风韵的现代疗愈型医养环境。建筑立面的设计灵感来源于窗花等传统的吉祥元素意象,这种立面构成不仅使建筑与传统医疗建立联系,还可调节阳光,降低能耗,保护患者隐私,创造温馨的就诊环境。
医疗工艺流程
作为深圳市第一家试点“策划先行”的新建医院项目,院方对建设目标及质量提出了更高的要求,香港澳华医院建筑设计咨询有限公司承接了该项目的前期医疗策划、医院定位及功能需求研究及医疗工艺设计与咨询。
本项目是从两个层面提高医院效率的。在水平维度上,方案采用十字形双轴的概念,将住院生活轴与医疗功能轴区分。住院、医养康复部分沿住院生活轴展开;门诊、急诊急救和医技部分沿医疗功能轴设置。在竖向维度,方案将物流系统在垂直方向上进行便捷联系,形成物流枢纽;将急救室、ICU、手术部等功能竖向叠加,形成重症功能之间的内部无缝联系。

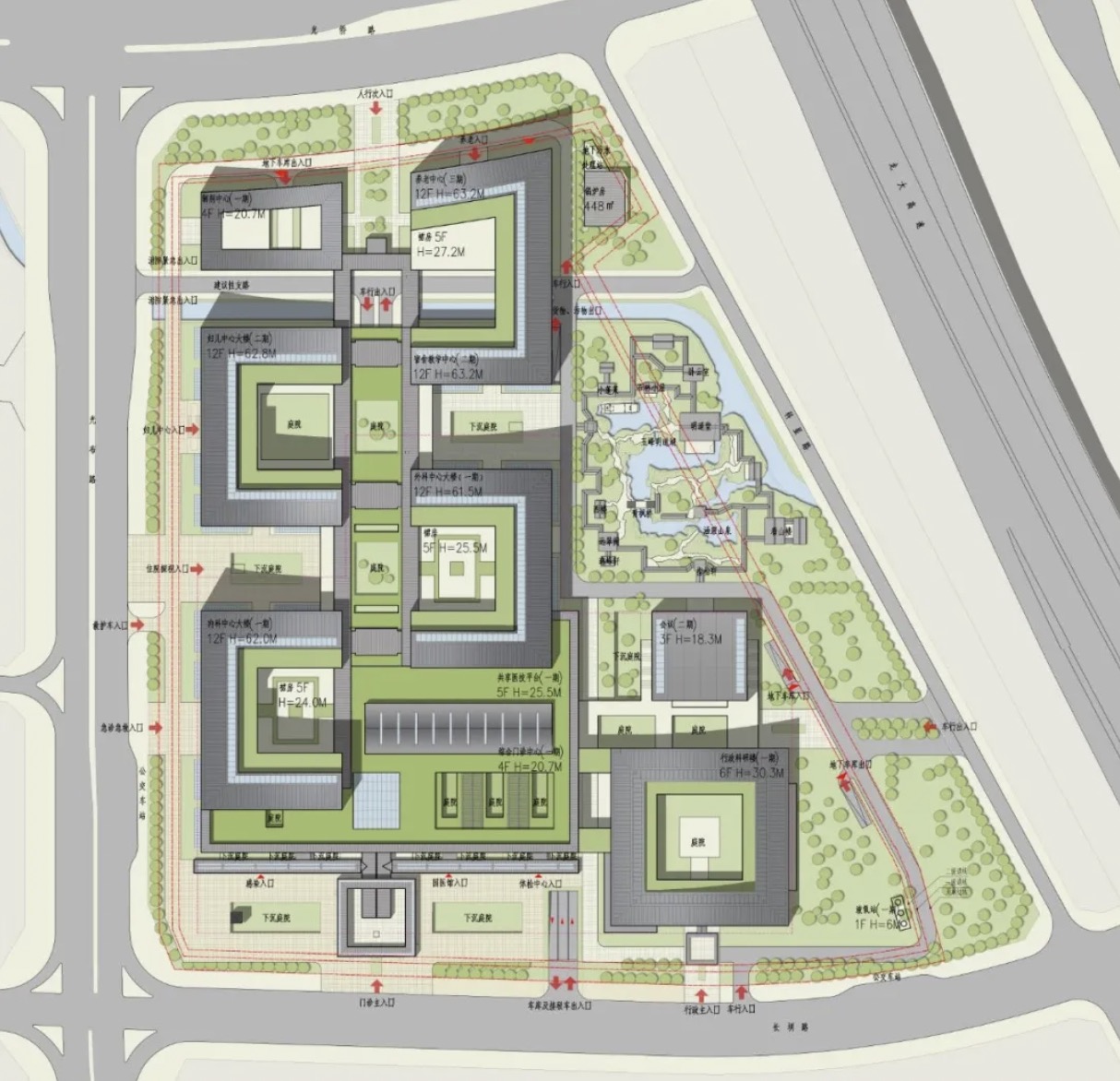

▲总平面图
作为中医院,除了需要兼顾综合医院的基本功能外,还要从空间、就诊流程围绕中医服务整合优势学科,形成具有中医特色的治疗中心。比如,将“治未病”“国医馆”和健康体检部分整合设计,使得中医成为健康服务中的重要一环。同时,我们还将中医医养服务结合传统建筑小品,设置于景观园林之中,创造出独特的养生体验。
同时在洁、污物物资运输效率方面,医院采用的是智能高效的后勤系统,由洁物供应和污物回收两部分组成。针对污物回收,院方采用医用气力式垃圾被服分类收集系统,对院内的垃圾被服进行智能收运,提高医院的整体垃圾收集效率。并设有专用污梯、污物通道及专用污物出口,避免交叉感染,充分体现对医患的人文关怀。
医用气力式垃圾被服分类收集系统
通过气动输送管道对医院内的非医疗垃圾及污衣被服进行智能收运,是一种对垃圾实行全封闭、压缩化、集装化收运的现代垃圾运输及汇集方式。院内共配132个垃圾被服投递口,覆盖妇儿中心、内科中心、外科中心。系统在深圳市中医院应用后,将极大提高院内整体收集效率,杜绝垃圾被服等污物对患者、医护人员及环境的二次污染,是建设现代化绿色医院的重要基础设施。

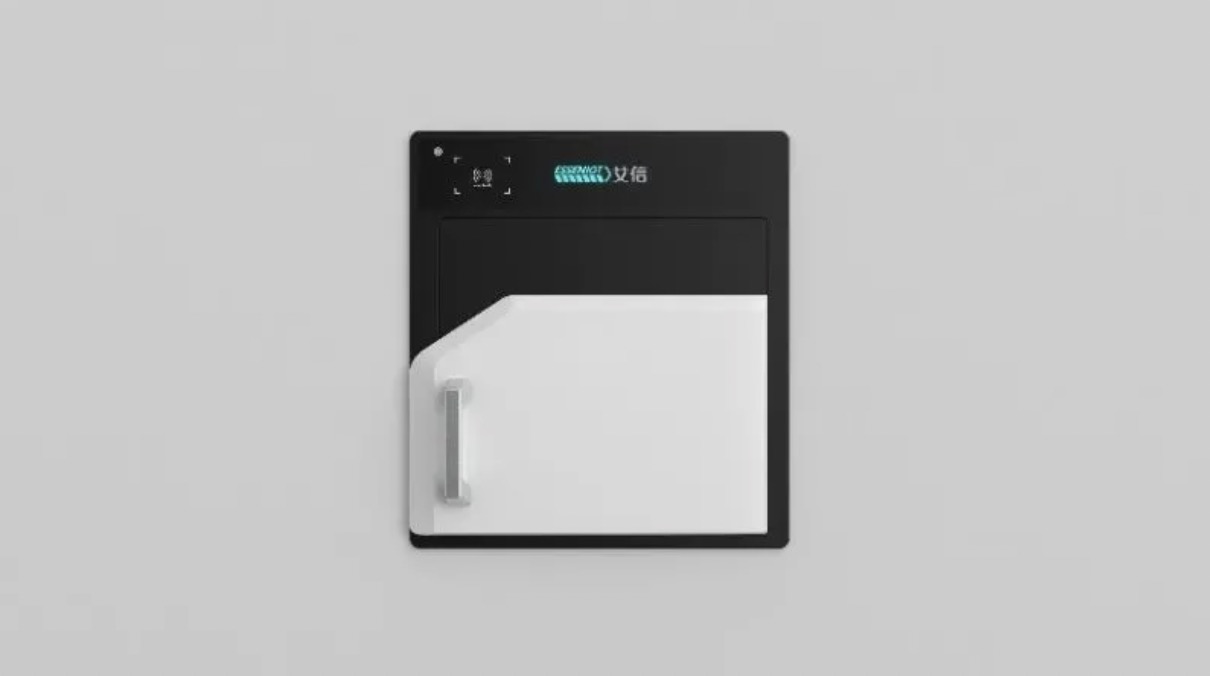

▲室内投放口

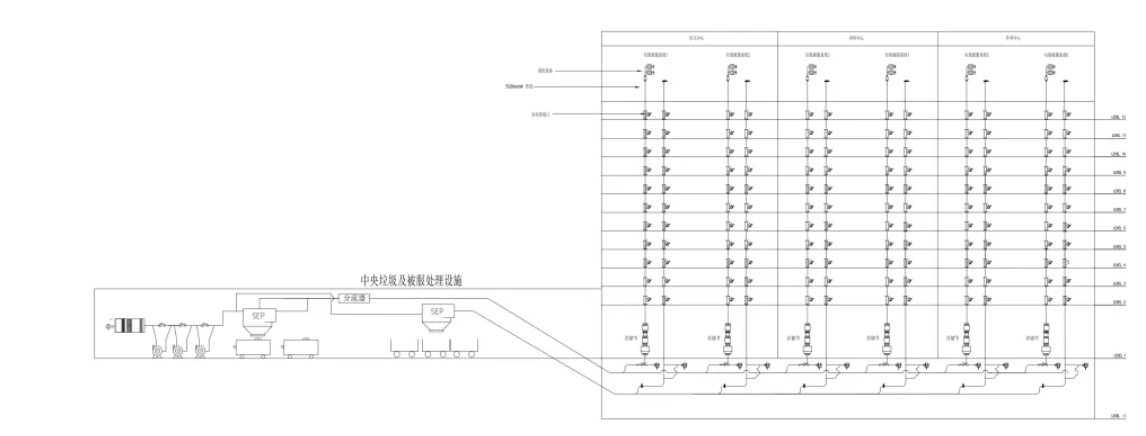

▲医用气力式垃圾被服分类收集系统总系统图
数字孪生大数据云平台

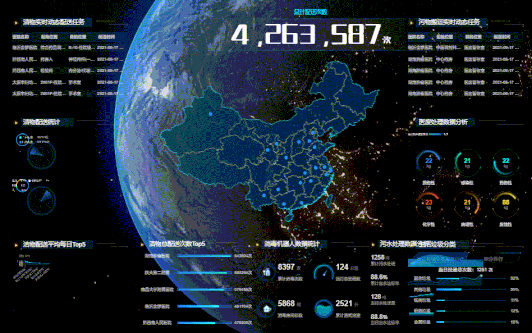

艾信数字孪生大数据云平台系统对院内所有的项目进行实时监控,利用大数据云平台,监控画面以3D动画的效果呈现,用户可根据时间列表或根据周转箱条码信息,查询视频录像,实现物品的全程追溯和电子化签收的留痕管理。通过大数据云平台,及时跟踪了解医院物流运行状态,为医院物流系统的无障碍运行提供多重保障。
当前中医院正处于飞速扩张之中,现代医学的许多诊疗方式也融入中医,势必影响整个现代中医院的设计。深圳市中医院的设计方案可谓是中医文化在现代格局中传承与创新的一个有益探索。在此背景下,艾信也将继续努力,在智慧医院物流与环境系统领域积极探索创新,为传承中医文化、助力中医院建设发展提供有力支持!
