超大规模医院对于一个城市乃至一个区域而言均是重大的公共医疗服务设施，在交通组织、人流组织、物流组织，运营能耗、医疗资源布局、服务配套等方面均是极大的挑战。随着互联网科学技术的高速发展，功能集成复合化、流程移动终端化、运营网络平台化的智慧型医院也将是必然的发展趋势。如何解决超大规模医院建设面临的本质问题，又巧妙融入现代化科技，共同打造超大规模的智慧型医院？华中科技大学协和深圳医院（南山医院）交出了一份满意的答卷。

关于医院

华中科技大学协和深圳医院（南山医院）坐落于深圳经济特区西部南头半岛中心区，是深圳市第四家三级甲等医院暨南山区区域医疗中心。医院改扩建项目是南山区的重点民生工程，由深圳市建筑设计研究总院有限公司 本原医疗建筑设计研究院进行整体规划，由深圳杰恩创意负责装修设计。改扩建项目完成后，医院总建筑面积达到59.2万平方米，编制床位数2500床，可扩展到3000床，将成为深圳西部规模最大的一所综合医院，极大地缓解南山乃至周边地区居民就医难的问题。

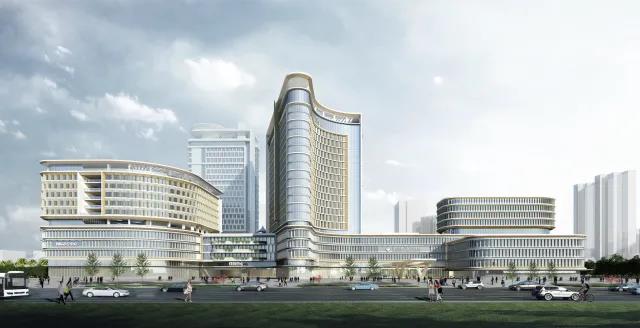

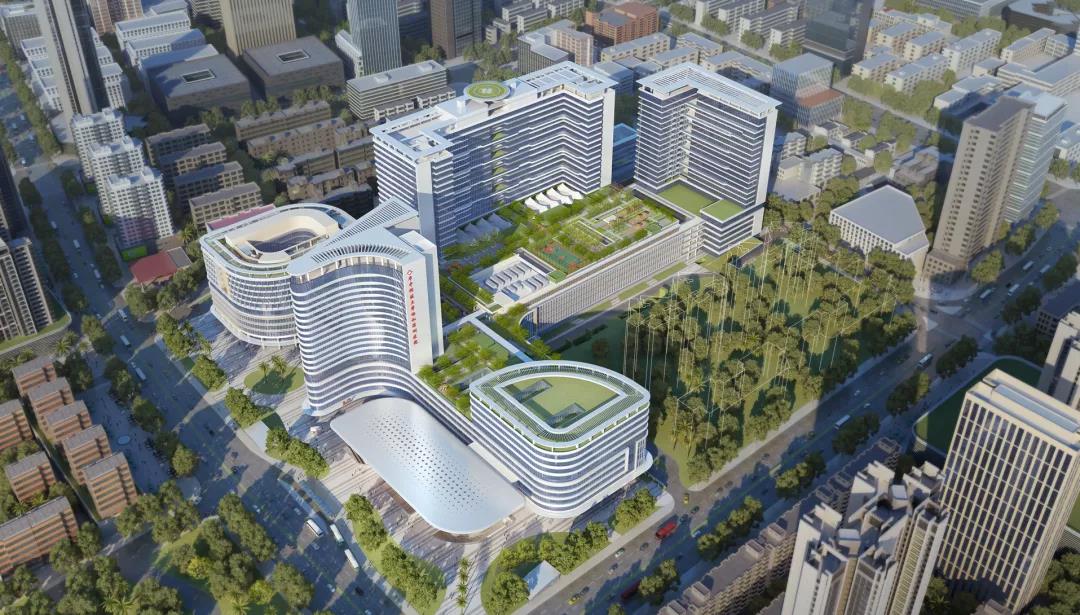

▲华中科技大学协和深圳医院（南山医院）鸟瞰图

设计难点

建设规模超大   医院每日的人流量在4～5万人次，导致整个交通流线、医疗流线十分复杂。超大规模的医院交通组织、人流组织、物流管理、运营能耗等均需科学规划与论证，虽然设计的只是一个医院，但是其实不亚于规划一座城市。

用地紧张   本项目用地仅有8.68万平方米，由于原有用地不足，需要征迁邻近用地，并且几乎与设计同步进行。交通、日照、环评、消防等限制条件也极为苛刻。在狭小的地块中如何解决交通问题成为了本项目成败的关键。

时序复杂   项目扩建期间不能影响医院的正常运营，而且需要在五年之内全部完工。改造、拆除、新建、腾挪等诸多矛盾互相嵌套，牵一发而动全身，比新建医院复杂困难许多倍。设计过程就像是排雷，需要严谨的理性推导。

设计理念

设计院将本项目定义为超大规模医院，剖析出医院建筑设计中面临的一些本质问题。

例如，由于超大规模医院的交通量巨大，设计方案应该如何减少对周边城市的交通压迫？是否应该像城市交通枢纽综合体一样进行立体交通接驳设计？超大规模医院的医疗资源布局是否应该以疾病为中心形成多中心模式，形成若干“服务闭环”，提高医院的诊疗工作效率？超大规模医院门诊患者与住院患者众多，是否要在空间、医疗资源的使用上进行合理的区分？超大规模医院不再是一个简单的医疗机构，更像一个微缩的城市，是否应该像商业综合体一样形成多元的服务配套？

设计院从这些问题切入，对高密度超大规模医院的新模式进行探索，希望将华中科技大学协和深圳医院（南山医院）打造成为一个超大规模医院的成功典范。

同时，设计院主张“全方位人文关怀”的核心理念，重视对人的关怀和服务，将医院有效治愈疾病的功能性要求和舒适的心灵栖息之所联系在一起，让医患双方都能有“家”的感觉，缓解其焦虑、紧张和抑郁，从而创造出一种全新的、关心人的、温馨的智慧型医院。

设计亮点

双街模式的功能布局

针对超大的医院规模，医院设计了门诊街和住院街两套体系，分别服务门诊患者和住院患者，有效区分门诊患者与住院患者的医技检查流线，既能缩短流线距离，减少交叉感染，又有利于保护患者的隐私。

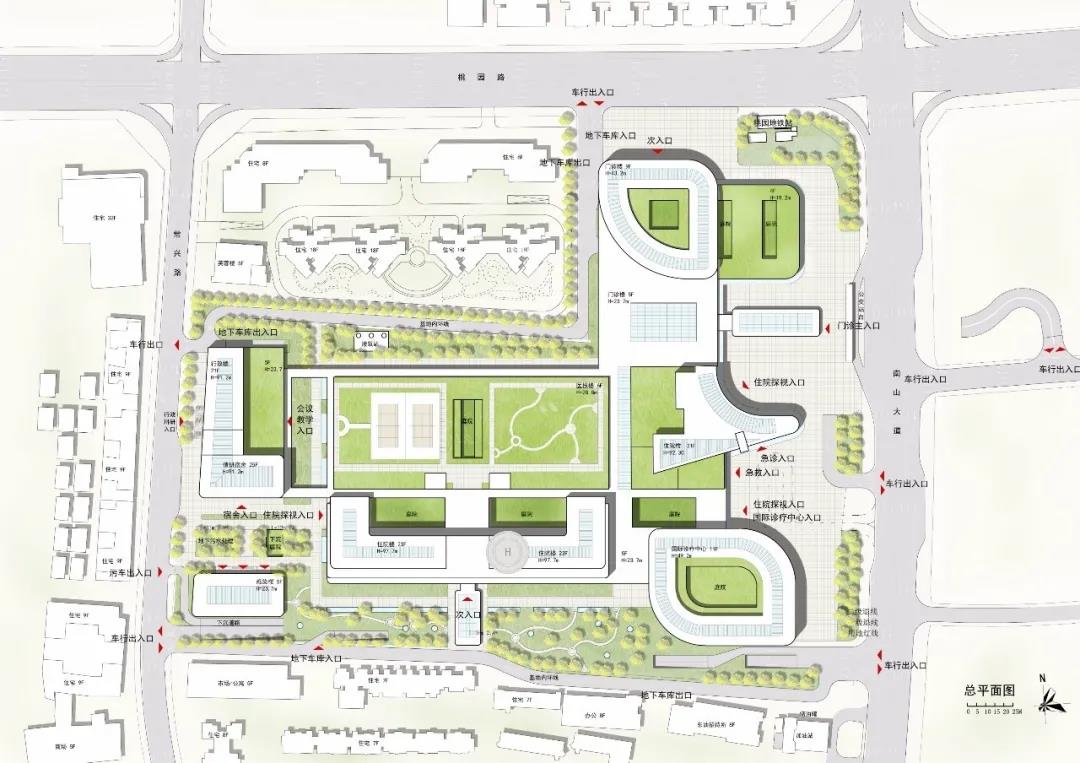

▲总平面图

人性化的立体交通体系——医院在基地内设计了两套地下交通接驳体系，分别为门诊和住院患者服务。同时采用创新型的立体交通系统，有效解决了“人车分流”的难题，在地下形成了立体的“落客-停车”体系，使地面层对行人完全开敞，确保院区内拥有安全的步行环境。

高效的医疗服务平台——将中央医技平台化，通过整合社会的医疗资源，发展对外服务，实现医疗机构之间资源的最大化利用，有利于提升区域医疗服务水平。

8小时/24小时运营系统——医院创造了由门诊组成的8小时运营系统和由急诊急救、国际诊疗中心和住院区组成的24小时运营系统，各系统不仅集中且能高效独立运营，又共享中央医技系统，提高运营效率，降低建筑能耗。

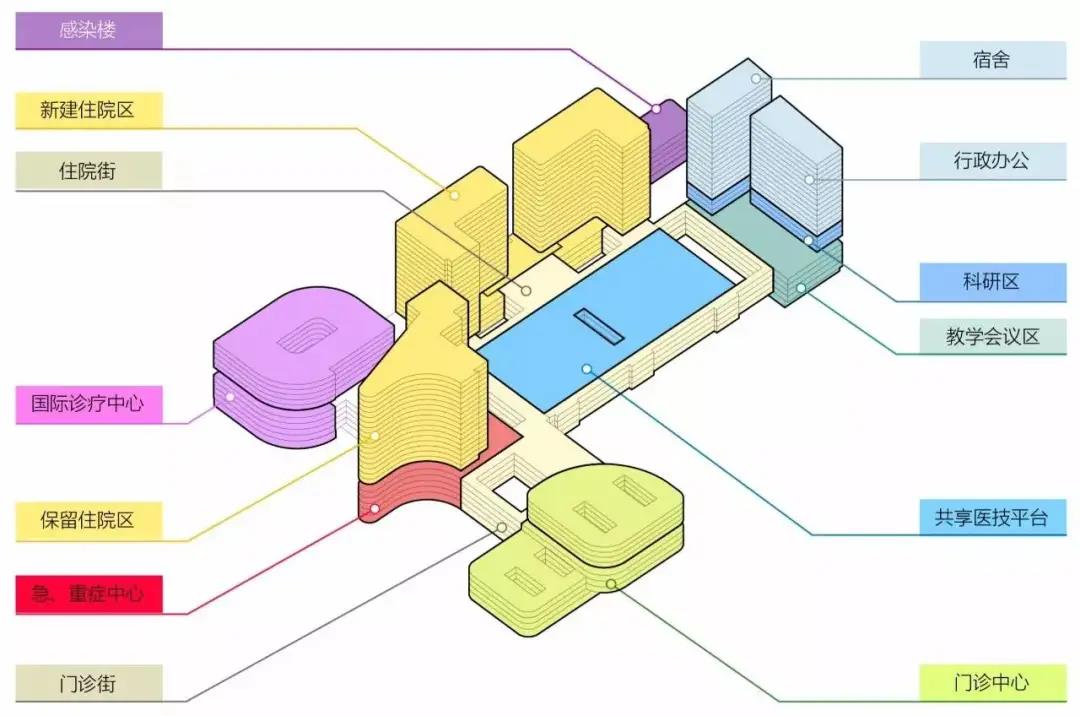

▲功能分区图

高端国际诊疗中心——国际诊疗中心的定位是提供国际标准的高端医疗服务，设置独立的出入口、门厅、门诊区、医技区、住院区、体检、餐厅等综合功能，独立完成各项诊疗服务。

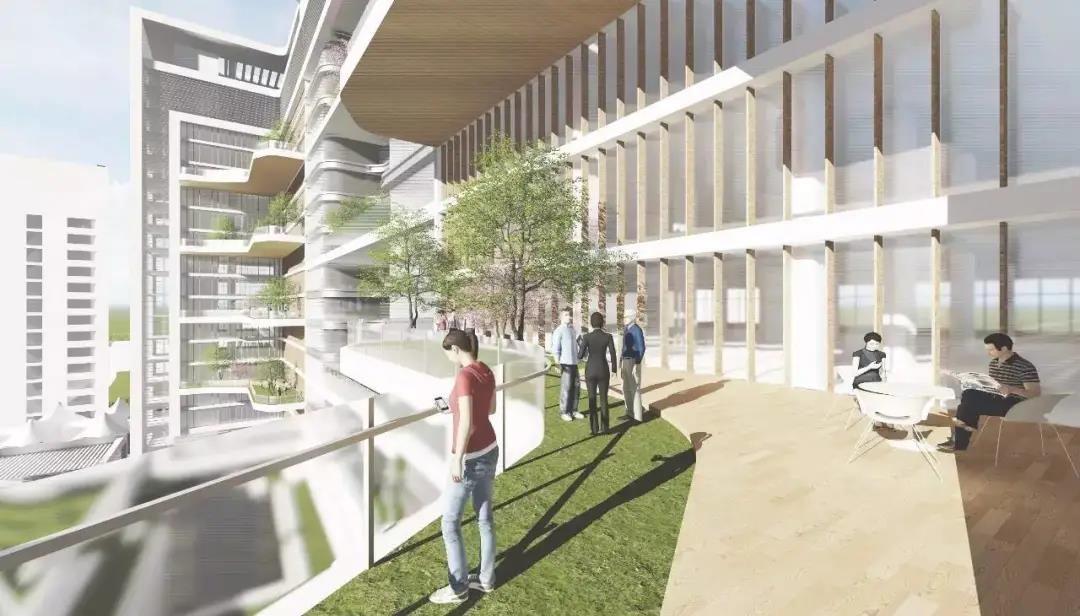

▲空中花园

多元的地铁服务配套——医院在地下一层设置了一条步行商业街，与地下交通接驳系统、地铁无缝对接，患者通过商业街可到达医院任意建筑单体。地下商业街两侧设置了餐厅、咖啡厅、24小时便利店、超市、药店等多元服务功能，为医患提供人性化服务。

物流流线规划

物流中心概念的引入不但能为全院提供服务，同时也考虑到对社会开放，形成平台型服务模式。通过论证分析，南山医院采用复合型物流系统的形式，即医用智能中型箱式物流传输系统、医用智能气动物流传输系统和医用智能垂直输送仓储系统，解决大型医院消毒物品、静脉制剂、药品、检验标本等洁物物资的运输难题。此外，医院还采用气力式垃圾被服收集系统，提高医院的整体垃圾收集效率，杜绝生活垃圾及污衣被服等污物对医患及环境的二次污染。

洁污一体化物流系统整体解决方案的应用，真正做到洁污分离和物流流线的畅通，成为全院医疗物资运行的重要保障。

医用智能中型箱式物流传输系统

通过搭建院内自动传输系统，以周转箱为载体，实现全院物资的自动化传输，改变了传统的“人工+手推车+电梯”的方式，为院内主要的物流传输系统。院内配备110个箱式物流站点，借助14套高效垂直提升系统和水平传输系统进行物资传输，覆盖静配中心、血透中心、中心药房、中心供应室、康复治疗中心、门诊手术、内镜中心、检验科和护士站等功能科室，将人流流线与物流流线完全分离，解决了院内大批量的药品、输液及耗材等物资的运输。

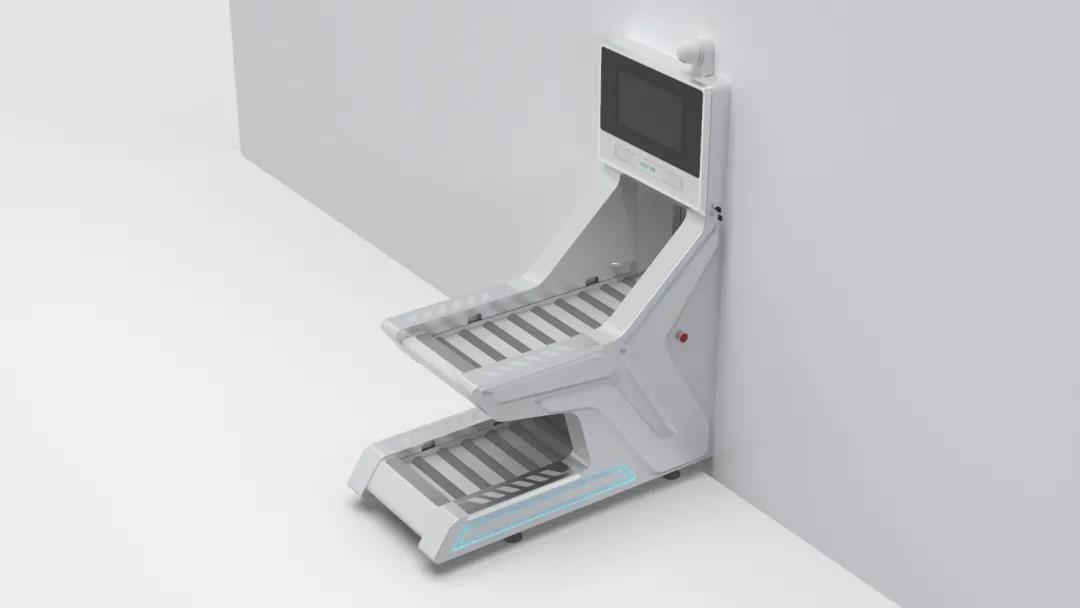

▲第四代人工智能中型箱式物流传输系统站点效果图

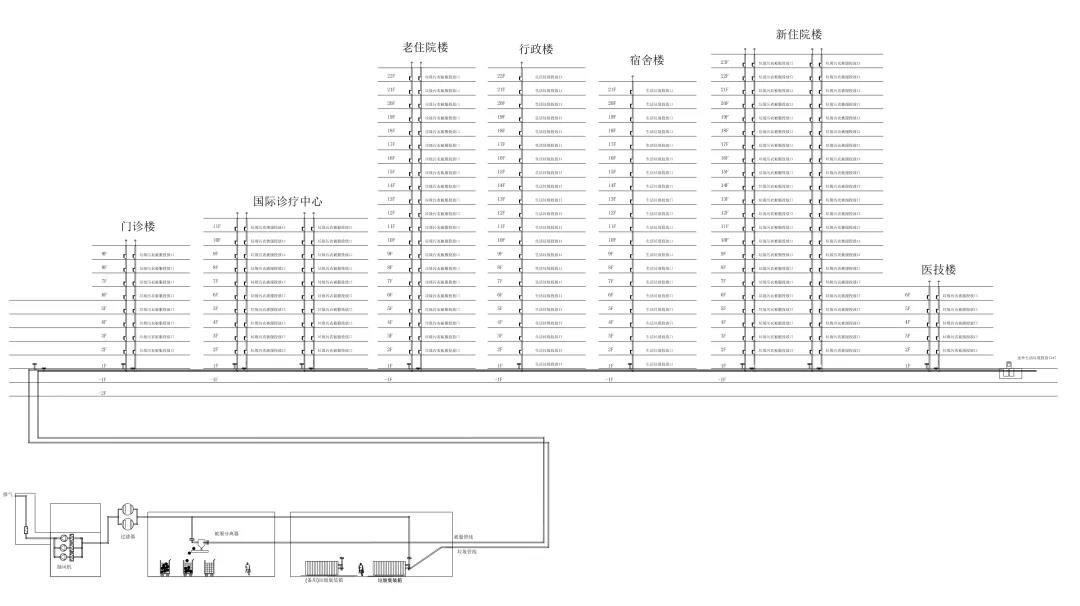

▲医用智能中型箱式物流传输系统总系统图

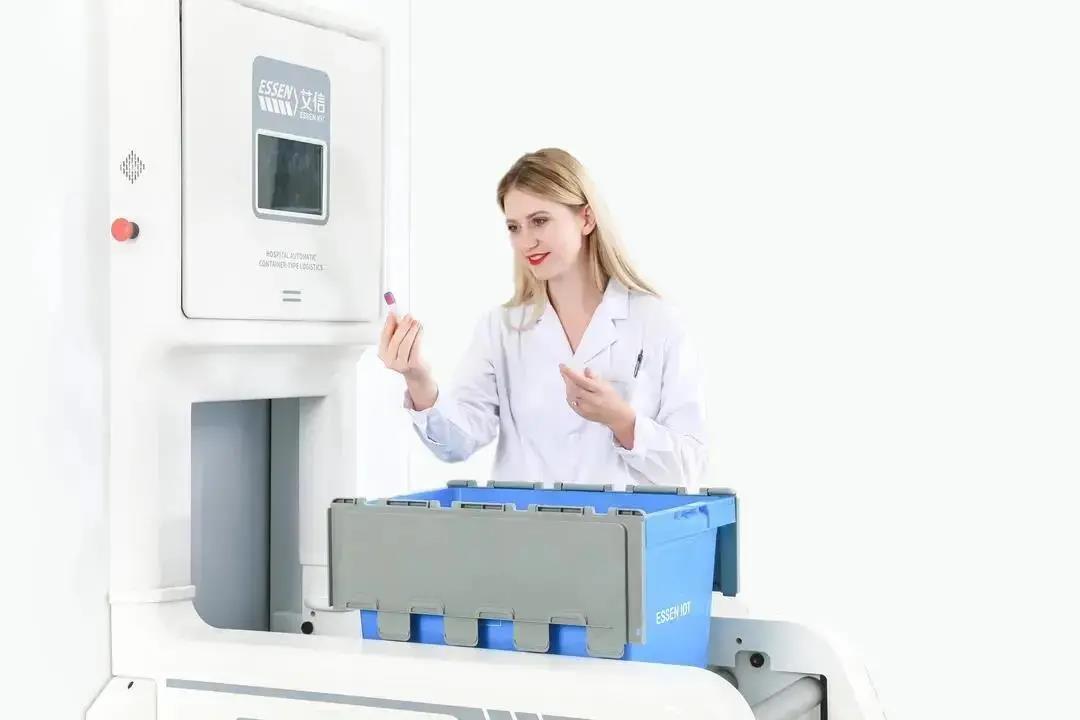

▲第四代人工智能中型箱式物流传输系统

医用智能气动物流传输系统

气动物流作为辅助物流形式，主要解决检验标本、病理标本、紧急药品等物资的传送，在站点设置上相对中型箱式物流更加具有针对性。院内配备98个气动物流站点，采用串联系统将检验科、急诊检验、病理科、输血科、ICU、住院药房、康复中心、生殖中心、采血室及急诊病房等各科室站点合理布局到系统中，可实现任意两站点之间的点对点传输，使得系统在运行高峰期效率提高数倍。

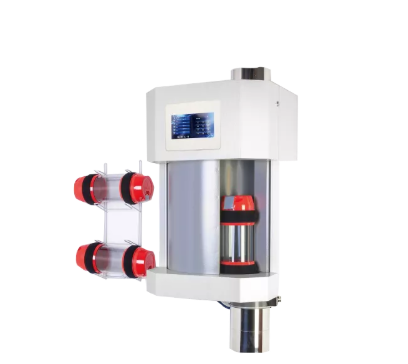

▲医用智能气动物流传输系统站点效果图

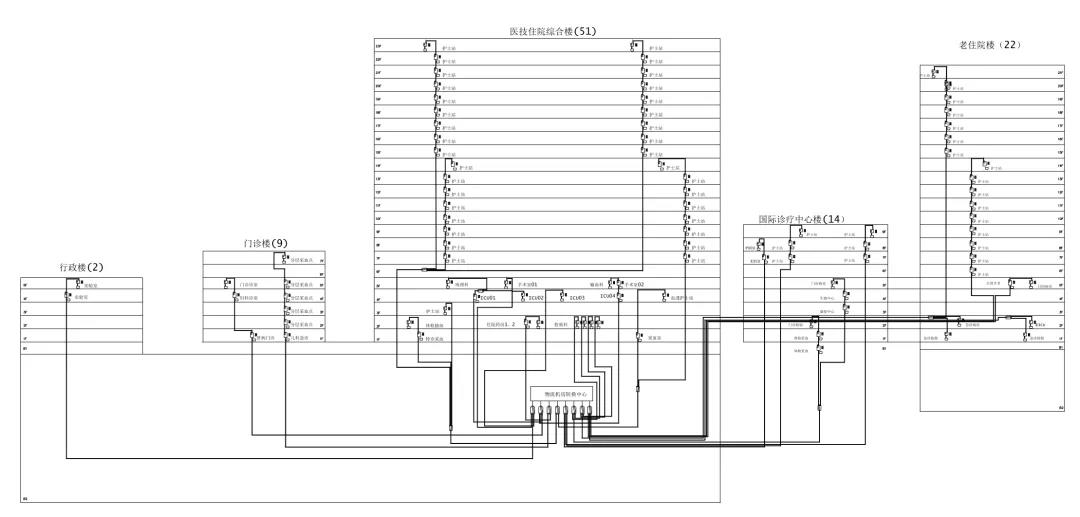

▲医用智能气动物流传输系统总系统图


医用智能垂直输送仓储系统

01:17

通过对医院存储区域垂直空间的充分利用，结合医院具体环境设计具备输送功能的存储系统。通过利用医用智能垂直输送仓储系统给医院消毒供应室及手术部物资存储输送提供一体化的全新解决方案，极大地节省物资存储所占用的库房面积，以最小的人力成本满足医院供应室到手术室物资最大的存储、输送需求。

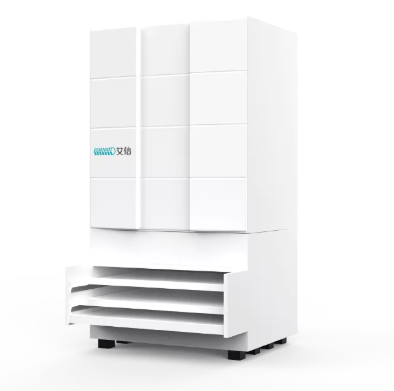

▲医用智能垂直输送仓储系统效果图

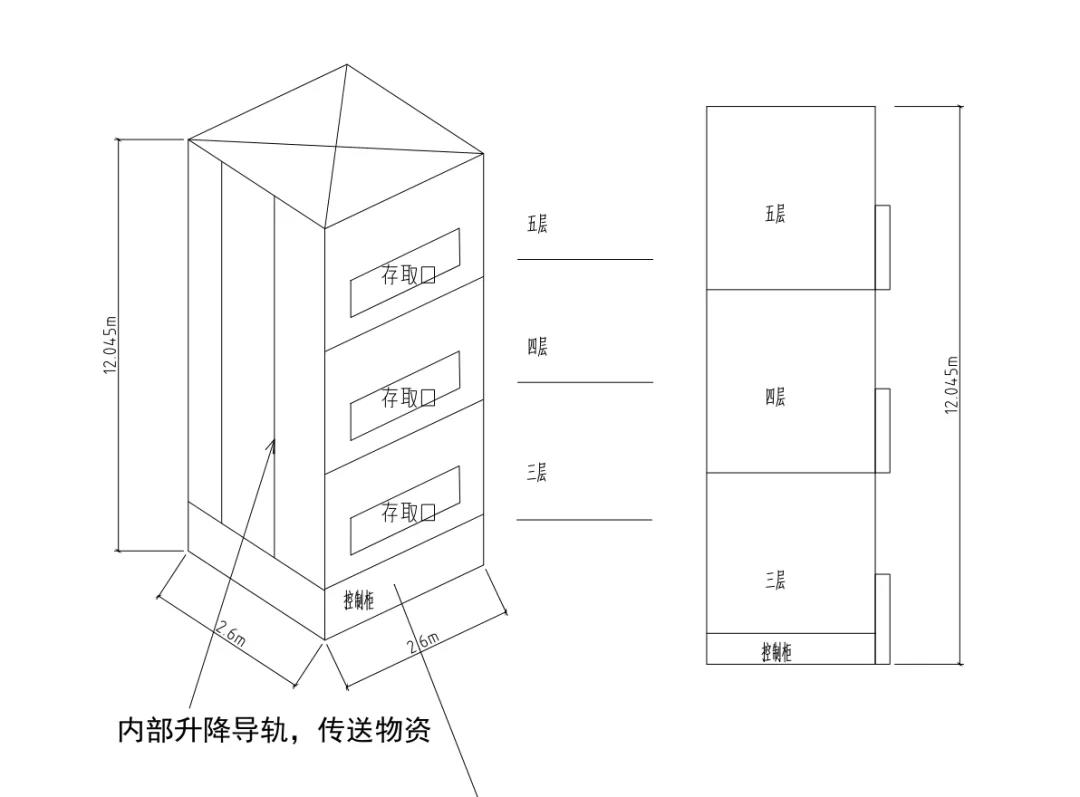

▲医用智能垂直输送仓储系统总系统图

气力式垃圾被服收集系统

气力式垃圾被服收集系统是一种以空气作为动力的管道收集系统，它主要由投放口、收集管道、风机、收集装置、中控电脑等部分组成，能为南山医院解决日常生活垃圾和污衣被服自动收集的问题。系统在医院应用后，将极大提高院内整体垃圾收集效率，杜绝垃圾及污衣被服等污物对混着、医护人员及环境的二次污染，是建设现代化绿色医院的重要基础设施。院内共设137个生活垃圾投放口，7个室外投放口，88个污衣被服投放口，覆盖全院所有楼宇。

▲气力式垃圾被服收集系统总系统图

数字孪生大数据云平台

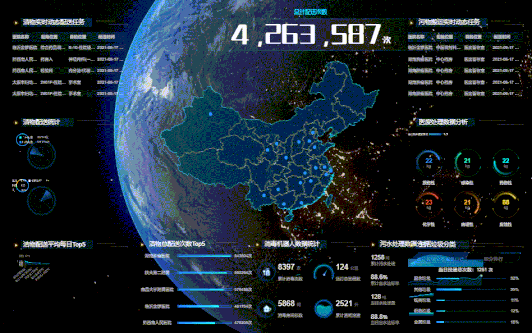

艾信数字孪生大数据云平台系统对院内所有的项目进行实时监控，利用大数据云平台，监控画面以3D动画的效果呈现，用户可根据时间列表或根据周转箱条码信息，查询视频录像，实现物品的全程追溯和电子化签收的留痕管理。医院大数据云平台联接艾信总部电控中心，能够实时观察医院物流运行情况，及时跟踪了解医院物流运行状态，为医院物流系统的无障碍运行提供多重保障。

超大规模医院的建设具有超前性，是基于对未来城市化进程、城市人口增长的预判得出的需求。在超大规模医院的设计中，除满足当下的需求之外，还应关注未来医院发展的需求，关注新的技术应用等。艾信紧跟时代发展的步伐，致力于智慧物流供应链和环境管理的研究与探索，为中国建设超大规模的智慧型医院而持续发力。

项目医院

■ 浙江大学医学院附属第一医院之江医院

■ 南昌大学第一附属医院

■ 南通市中央创新区医学综合体

■ 乌鲁木齐儿童医院

■ 甘肃省妇女儿童医院

■ 华中科技大学协和深圳医院（南山医院）

■ 河北省沧州中西医结合医院康复院区

■ 江苏省苏州大学医学中心

■ 江苏省苏州大学附属第一医院

■ 南京天印山医院

■ 南通市第二人民医院

■ 南昌大学附属口腔医院

■ 广西医科大学第二附属医院

■ 北京大学第三医院崇礼院区

■ 北京市大兴区西红门医院

■ 河北雄安新区建设医院

■ 上海复旦大学附属金山医院

■ 上海中医药大学附属龙华医院

■ 上海市第一人民医院

■ 深圳大学总医院

■ 中山大学附属第五医院

■ 中山大学附属肇庆医院

■ 汕头大学医学附属国瑞医院

■ 百色市人民医院

■ 江西省肿瘤医院

■ 南昌高新区人民医院

■ 湖南省肿瘤医院

■ 贵州省遵义市第一人民医院

■ 遵义市肿瘤医院

■ 遵义市妇幼保健院

■ 云南省人民医院新昆华医院

■ 云南省阜外心血管病医院

■ 云南省普洱市人民医院妇产儿童医院

■ 曲靖妇幼保健院

■ 南京市浦口区中医院

■ 昆明市社会福利院

■ 黔西南州人民医院

■ 石家庄市第一医院

■ 保定市妇幼保健院

■ 山东省千佛山医院临沂分院

■ 巨野县人民医院

■ 新疆克拉玛依医学中心

■ 银川市中医医院

■ 山西省晋中市第一人民医院

■ 太原市妇幼保健院

■ 陕西中医药大学第二附属医院

■ 西安国际医学中心

■ 武汉市普仁医院

■ 湖州南浔水晶晶颐养中心

■ 五河县人民医院门急诊病房综合楼

■ 广东医科大学附属妇女儿童医院

■ 无锡怡和妇产医院

■ 浙江萧山老年医院

■ 中山大学附属东华医院

■ 北京朝阳太阳宫社区卫生服务中心

■ 广州正康医院

■ 临安区於潜人民医院

■ 上海市浦东周浦医院

■ 辽宁省肿瘤医院

■ 辽宁省台安市中医院

■ 湖北孝昌第一人民医院

■ 湖北孝感市第一医院

■ 大同同煤集团总医院

■ 中国伊利集团乳制品厂

■ 苏州第九人民医院

■ 江门市人民医院

■ 江苏省常州武进医院

■ 江苏省苏州科技城医院

■ 江苏省张家港市人民医院

■ 江苏省苏州市立医院东区

■ 山东省烟台山医院

■ 天津生态园

....

关于艾信

艾信智慧医疗-智慧医院物流/环境系统专家

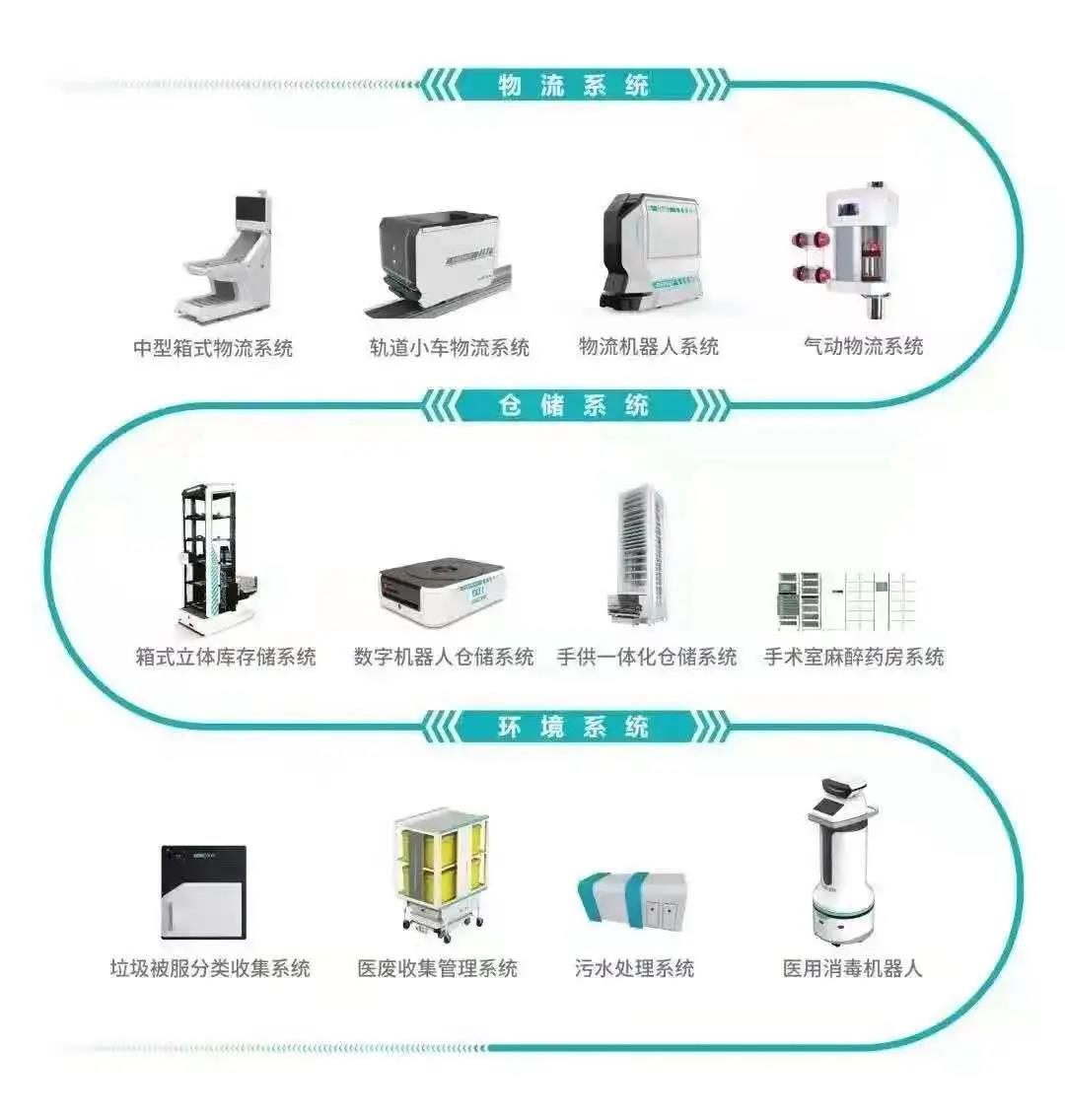

艾信（ESSENIOT)，为中国医院提供智能化物流传输系统和环境系统系统等智能高效的整体解决方案。公司总部位于苏州市工业园区，产品生产中心设立在无锡高新区智能医疗产业园。是能同时集成中型箱式物流、轨道小车、物流机器人、气动物流系统、手供一体化仓储系统、数字化机器人仓库、垃圾被服分类收集系统等产品的高新技术企业。
