滨州医学院烟台附属医院于2014年9月19日启用。该医院是30年来山东省唯一批准新建的省属大型综合医院。该医院近日荣获了2014—2015年度国家优质工程奖,同时还是2015年国家级集约型机构示范单位。

滨州医学院烟台附属医院基建处副处长 梁晶

滨州医学院烟台附属医院项目总占地面积256亩,建筑面积21万平方米,由门诊医技楼、综合病房楼、科教楼、高压氧舱、直线加速器及连廊等单体建筑组成。其中,门诊医技楼建筑面积5万平方米,地下1层,地上5层;综合病房楼建筑面积11.7万平方米,建筑基底面积6110 平方米,地下1层,地上23层。该医院设计床位数2200张,设计日门诊量4500人次,建筑密度13.9%,容积率1.21,绿化率53%,地上停车990辆,总投资约12亿元。

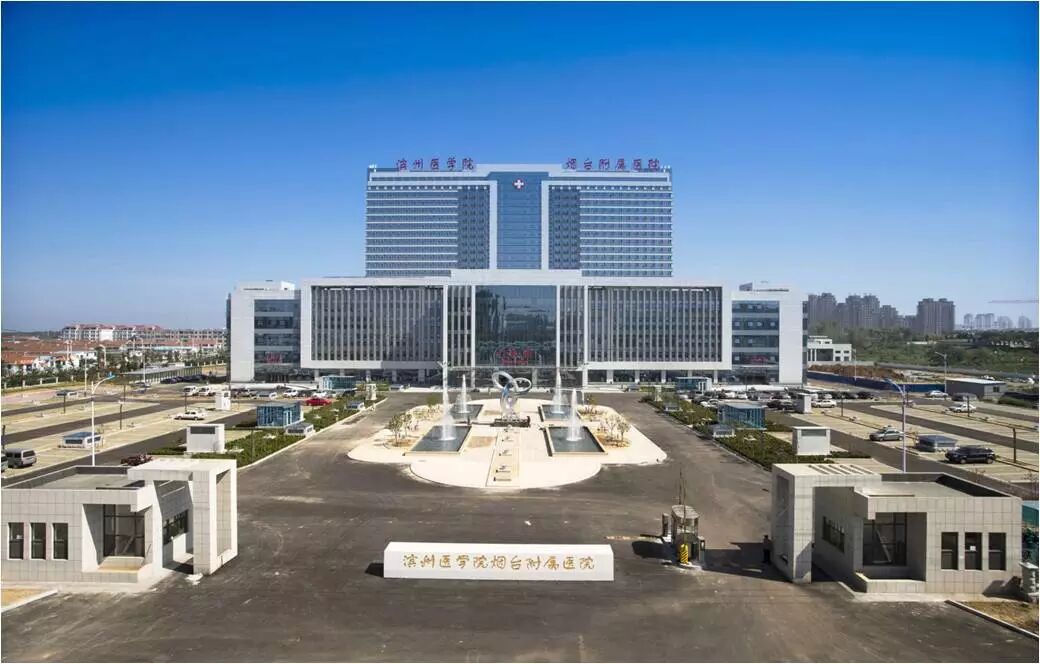

滨州医学院烟台附属医院医院全景

由于是新建医院,在设计建设之初,滨州医学院烟台附属医院就融入了多项节能系统技术。在12月20日举行的中国医院节能大会上,滨州医学院烟台附属医院基建处处长梁晶表示,该院实施了太阳能热水系统、直饮水系统、酸化水系统、光导照明系统、电动遮阳帘及电动百叶风口等多项节能项目,并取得了显著效果。

太阳能热水系统

本项设计目标为每日为门诊楼和病房楼各提供100吨温度不低于50℃的热水,太阳能节能目标为:10680GJ*280/365=8192GJ。夏季有部分多余热量利用:为了将夏季富裕的热量利用起来,在锅炉房设计采用板式换热器,将锅炉软化水经过太阳能板式换热器预热后进入锅炉,从而达到节省燃气的目的。结合工程屋面建筑设计特点,采用真空管水集热器,热效率高。

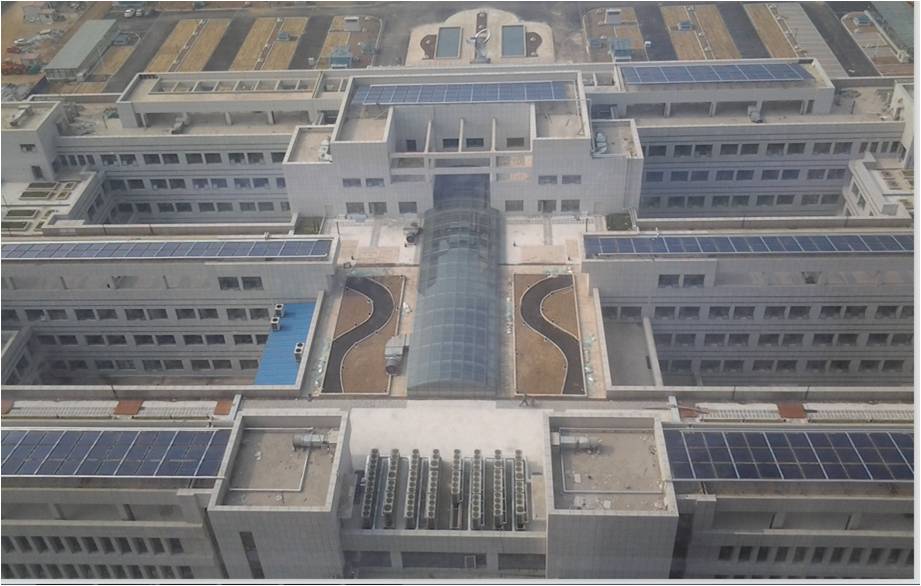

太阳能

门诊楼太阳能集热面积1520平方米, 采用200组LPC58-1850集热器,2个50吨水箱。

太阳能集热器布置在建筑屋面,充分利用屋面造型,节省支撑系统,有减轻屋面夏季暴晒。门诊楼分为4个集热循环大区,将热量采集到集热水箱。集热水箱的高温水与自来水通过恒温混水器混合成50℃的水进入恒温水箱。夏季集热水箱多余热量通过锅炉房板式换热器,将锅炉软化水预热,预热后的软化水进入锅炉,减少常规能源消耗。

病房楼太阳能集热面积1520平方米,采用200组58-1850集热器,2个40吨水箱,1个20吨水箱。该区域太阳能集热器布置在屋面造型和机房屋面,分为2个集热循环大区,每个大区由单独的集热循环水泵控制,将热量采集到2个40吨集热水箱。高温水通过水泵与20吨水箱的低温水循环,混合成50℃的热水。整个太阳能系统采用PLC控制系统远程监控系统,实时观测系统各部件运行情况,便于及时、准确的找到故障点。

同时,该医院选用具有网络传输功能的数据采集器,将从现场采集到的数据,采用TCP/IP协议上传至可再生能源省级在线监测平台,省级数据监测平台将省内示范项目数据汇总后,通过广域网,上传至部级的可再生能源数据管理与监测平台,从而实现省、部两级远程监测。

据统计,门诊楼月总节能量为288GJ,综合年节能量为3456GJ,而病房楼楼月总节能量为395GJ,综合年节能量为4740GJ。

直饮水系统

直饮水系统的工艺流程是:原水→ 原水箱→ 原水泵→ 石英砂过滤器→ 活性炭过滤器→精密过滤器→ 高压泵→ 组合膜组件→PH 调节器系统→ 净水箱→ 供水管网→用水点→回水保鲜系统→净水箱。

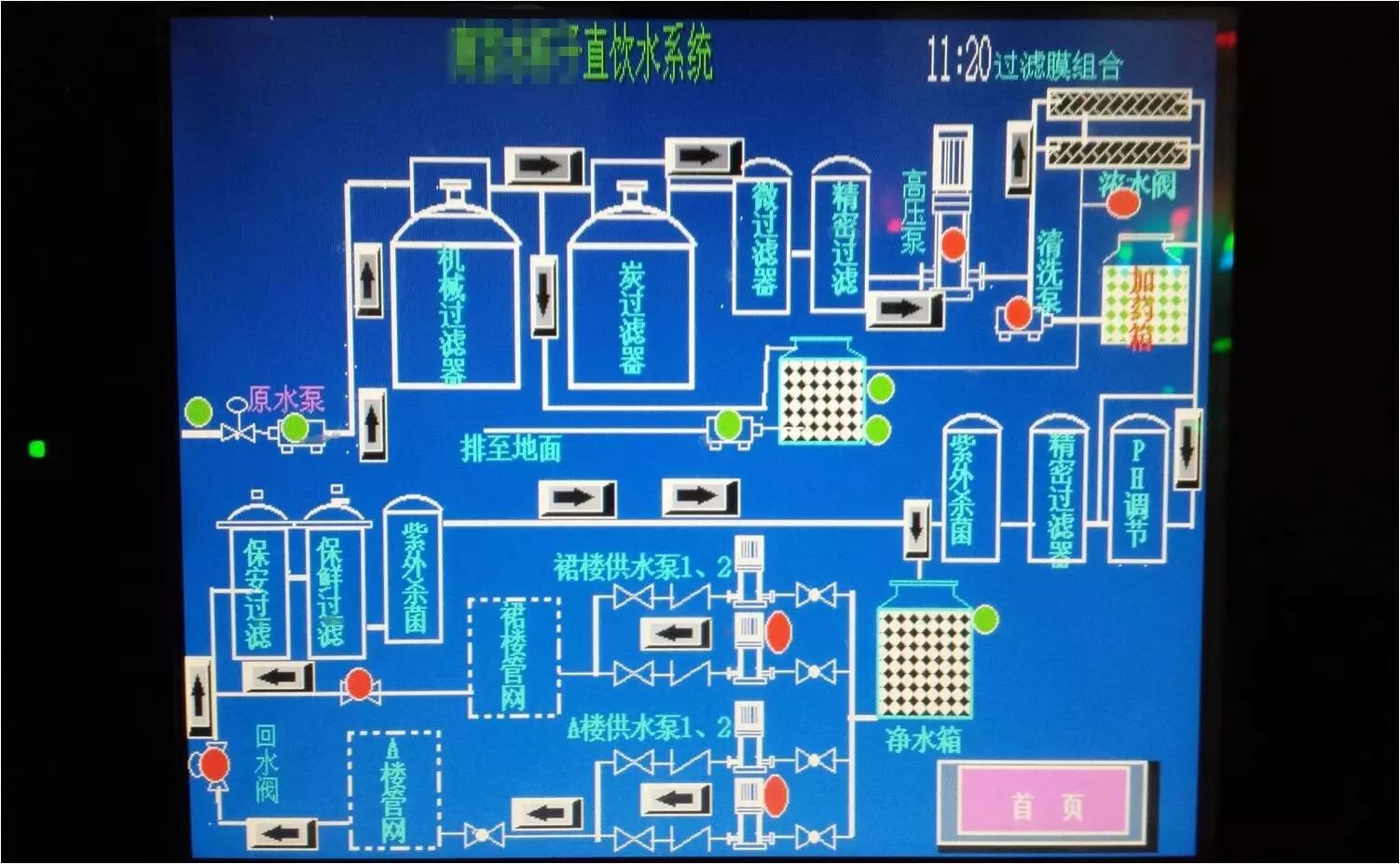

直饮水系统

对比于普通桶装水饮水机,直饮水系统年运行费用节省约39.9万元,预计投资回收期5.9年,本系统使用年限不低于30年,全生命周期节省费用2408.2万元。

全院共安装1100台即热式饮水机,年可节约用电184300kwh。

酸化水系统

酸性氧化电位水又称为高氧化还原电位酸性水,强酸性水,是用0.05%食盐的自来水或纯水电解而成,是一种氧化还原电位(ORP)≥1100mV,pH值在2.0~3.0,有效氯含量一般为50mg/L~70mg/L。它具有较强的氧化性和快速杀灭微生物的作用,有杀菌速度快、安全可靠、不留残毒、有利于环保等特点。酸性氧化电位水遇光、空气和有机物可还原成普通水,对水体没有污染。

对比于戊二醛消毒液,酸化水系统年运行费用节省约80万元。该系统使用年限8-10年,全生命周期节省费用329万元-549万元。

对比戊二醛,酸化水对水体不会造成任何污染,不产生社会环境保护费用,还对医护人员皮肤没有伤害。

光导照明系统

滨州医学院烟台附属医院共计安装光导照明设备143套,累计光导照明面积21474平方米,包括地下车库和门诊地下药房、地下室走廊,病房楼23层内走廊等办公区域,其中,地下车库安装92套光导照明设备。

据节能经济测算,车库和办公区光导照明覆盖区域,每天可节约用电1133.7kw/日,一年节约照明的总用电约为50万kw。该项目投入费用约为83.7万元,预计动态回收期约8年。

电动遮阳帘及电动百叶风口

在门诊大厅、输液大厅、医疗街共享上空,滨州医学院烟台附属医院设计安装了共计 825平方米的电动遮阳帘,夏季晴天上午8:00到下午5:00,打开电动遮阳帘,可以有效降低这些区域的太阳光辐射,减少由此产生的空调负荷,每年可节约用电约20万kwh。

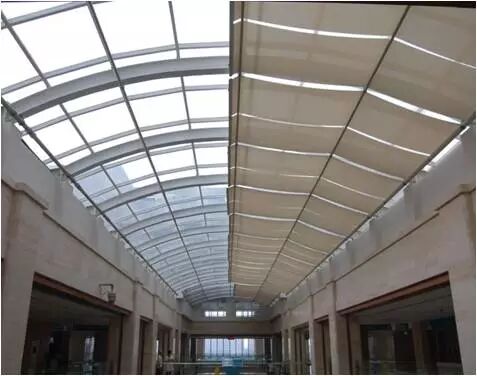

电动遮阳帘

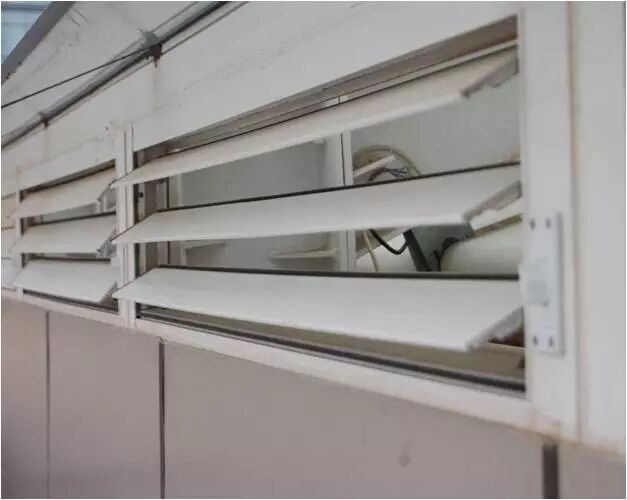

电动百叶风口

同样区域,滨州医学院烟台附属医院还设计安装了电动百叶风口,过渡季节可以打开百叶,实现这些区域的自然通风,节省安装机械通风系统并由此产生的能耗。在冬季、夏季空调开放季节和阴雨天,关闭风口,减少冷(热)量损失,同时可在清晨、傍晚空调不开放时段安排专人打开电动百叶通风,保证空气质量。
